Tubos acanalados de acero inoxidables para los cambiadores de calor TP304/TP304L TP316/TP316L 19.05X2.11M M
Detalle rápido:
Capacidad de producción baja general de los tubos de aleta |
Especificaciones de los tubos de aleta bajos (aletas de ‘N’) |
La instalación de Finning: 10 máquinas finning; Capacidad diaria hasta 3000 metros; |
Tubo OD: 12,7 mm~25.4mm Longitud del tubo: 18 metros de máximo. Altura de la aleta: 1,2 milímetros ~2.77mm Grueso de la aleta: aproximado. 0.3m m Echada de la aleta: 30 FPI /28 FPI/26 FPI/36 FPI /43 FPI |
Descripción:
Proceso de fabricación: Las aletas son desarrolladas de la pared externa de los tubos llanos por un rodillo del paso. Los tubos y las aletas están en el mismo tubo del pedazo. Lo llamamos tipo de la aleta de “N”.
Materiales del tubo:
ASTM A213/A213M: Caldera inconsútil del Aleación-acero, sobrecalentador, y tubos ferríticos y austeníticos del Calor-cambiador
ASTM A312/A312M: Tuberías de acero inoxidables austeníticas trabajadas inconsútiles, soldadas con autógena, y pesadamente frías
ASTM A269/A269M: Tubería de acero inoxidable austenítica inconsútil y soldada con autógena para el servicio general
Gama de la entrega de tubos de aleta bajos
Podemos proveer de los tubos de aleta bajos integrales los huecos O.N.U-aletados de la sección (5m m mínimos) en el medio del tubo O de la encorvadura de la base con el radio de curva diseñado.
Prueba de la calidad:

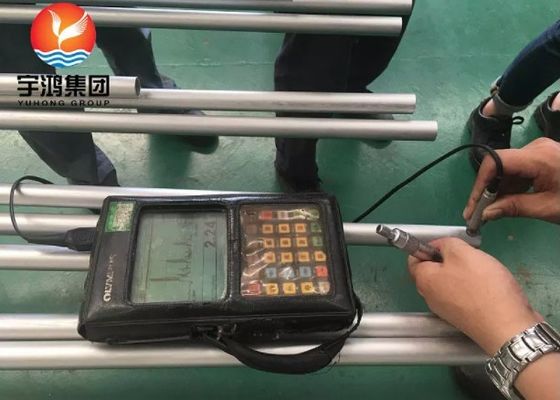

La calidad baja integral del tubo de aleta es asegurada por hidrostático o las pruebas neumáticas, las pruebas de la corriente de Foucault y las pruebas de MARCO para verificar especificaciones del diseño.
Aceptación Ceritia:
WOLVERINE/HPT/GEWA-K Y GEWA-KS
Condición de la entrega:
Los extremos del tubo son corte cuadrado, rebabas libres, internamente secadas y limpios soplado del aire, externamente cubierto con el barniz.
Los desecantes se ponen en el cada paquete para el transporte continental.
Usos:
Los tubos aletados bajos integrales encuentran la preferencia en los sectores industriales siguientes:
- Sistemas de calefacción
- Sistemas de ventilación
- Sistemas de la refrigeración y de control del clima
- Ingeniería industrial
- Fabricación automotriz
- Sustancias químicas y tecnología de la central eléctrica pertrochemical y
Especificaciones:
El tubo y las aletas consisten en el mismo tubo y materiales como el acero de carbono, los aceros poco aleados, el acero inoxidable, el latón, el cobre, el bronce del aleación del tonelero-níquel, de aluminio, las aleaciones de níquel, titanio etc….
Tubo llano (milímetros) |
Dimensiones aletadas de la sección (milímetros) |
Ratio |
De |
D×t |
Tp |
DD |
el Dr. |
di |
η |
milímetro |
19×2 |
0,8 |
18,8 |
17 |
134 |
2,8 |
17,9 |
19×2 |
1 |
18,8 |
16,8 |
13,4 |
2,5 |
17,8 |
19×2 |
1,25 |
18,8 |
16,6 |
13 |
2,2 |
17,8 |
19×2 |
1,5 |
18,8 |
16,6 |
13 |
2 |
17,7 |
19×2 |
2 |
18,8 |
16,4 |
13 |
1,7 |
17,5 |
25×2.5 |
0,8 |
24,8 |
23 |
18,8 |
2,8 |
23,9 |
25×2.5 |
1 |
24,8 |
22,6 |
18,8 |
2,75 |
23,7 |
25×2.5 |
1,25 |
24,8 |
22,3 |
18 |
2,5 |
23,6 |
25×2.5 |
1,5 |
24,8 |
22,3 |
18 |
2,2 |
23,5 |
25×2.5 |
2 |
24,8 |
22 |
18 |
1,8 |
23,4 |
25×2.5 |
2,5 |
24,8 |
22 |
18 |
1,6 |
23,3 |
D------Diámetro exterior de la sección llana del extremo Dof----Diámetro de aletas superiores El Dr. -----Diámetro de la raíz de la sección aletada Di-----Dentro de diámetro de la sección aletada T------Grueso de pared de la sección llana del extremo Tp-----Echada de la aleta De----Diámetro equivalente del tubo aletado L------Longitud llana del final del tubo |
Envíenos por correo electrónico por favor para más información. |
ASTM A1012: Especificación estándar para los tubos ferríticos, austeníticos y a dos caras inconsútiles y soldados con autógena del cambiador del condensador y de calor del acero de aleación con las aletas integrales.
ASTM B891: Especificación estándar para los tubos inconsútiles y soldados con autógena del cambiador del condensador y de calor del titanio y de la aleación del titanio con la superficie aumentada para la transferencia de calor mejorada.
ASTM B924: Especificación estándar para los tubos inconsútiles y soldados con autógena del cambiador del condensador y de calor de la aleación de níquel con las aletas integrales.
