Yuhong Holding Group Co., LTD.
Lugar de origen: | China |
Nombre de la marca: | YUHONG |
Certificación: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
Número de modelo: | ASME B163 N04400 |
Cantidad de orden mínima: | 1pc |
---|---|
Precio: | NEGOTIABLE |
Detalles de empaquetado: | Caja de la capa/la bolsa de plástico de madera/casquillo plástico |
Tiempo de entrega: | 10-75DAYS |
Condiciones de pago: | L/C, T/T |
Capacidad de la fuente: | Según la petición del cliente |
Tubo basado: | B163 N04400 Monel 400 | Material de la aleta: | Al 1060 del Al 99,5 |
---|---|---|---|
Tipo de la aleta: | G-tipo integrado tubo de aleta | paquete: | Caja de madera del hierro con el casquillo |
Alta luz: | Tubo de aleta de aluminio Al99.5,Tipo tubo de G de aleta integrado,Tubo aletado del vaporizador |

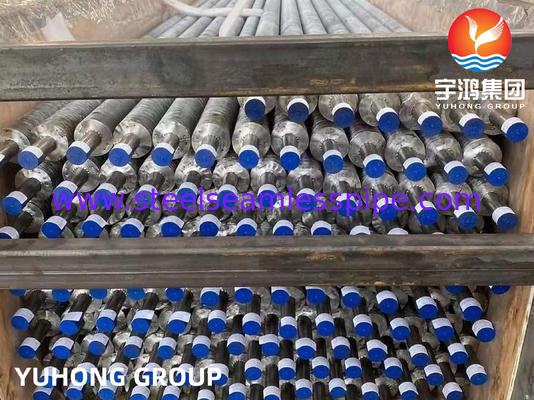

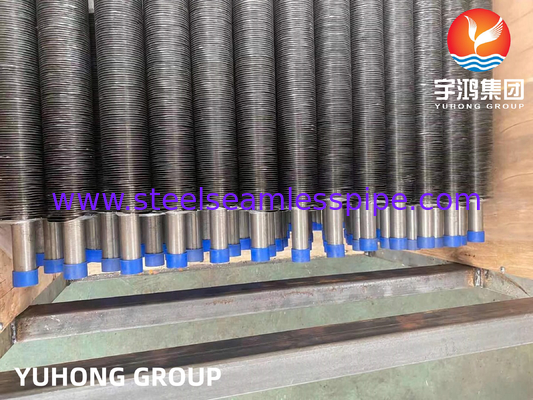

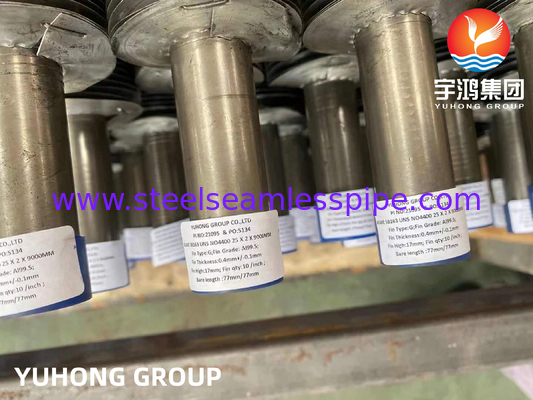

ASME SB163 N04400 G Tipo Tubo de aleta Al99.5 Tubo de aleta integrado para vaporizador
Un tubo de aletas es un tubo que tiene pequeñas aletas alrededor de la superficie exterior.Estas aletas actúan como un filtro y un mecanismo para transferir el calor del material dentro del tubo al espacio exterior o viceversa.Los tubos de aletas se utilizan en aplicaciones que requieren una transferencia de calor de un fluido caliente a un fluido más frío a través de la pared del tubo.La velocidad a la que se produce dicha transferencia de calor depende de tres factores:
La diferencia de temperatura entre los dos fluidos.
El coeficiente de transferencia de calor entre cada uno de los fluidos y la pared del tubo.
El área superficial a la que está expuesto el fluido.
SB 163 N04400 La tubería ASME SB 163 UNS N04400 con base de níquel es conocida por su resistencia al agua de mar y al vapor a altas temperaturas.
Características del tubo con aletas tipo G:

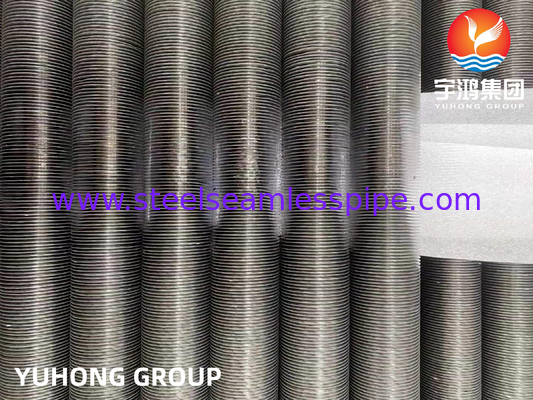

En los tubos con aletas tipo G, las aletas se preparan incrustando la tira de metal en una ranura.Este último se forma sobre un tubo base.Al colocar la aleta sobre él, se realiza el relleno, lo que da como resultado una fuerte unión de las aletas a los tubos base.Por lo tanto, surgió el nombre G-Fin Tubes.Los tres procesos mencionados anteriormente se llevan a cabo simultáneamente.Se espera la máxima transferencia de calor de los tubos con aletas g ya que las aletas están fuertemente unidas al tubo base.
Los tubos con aletas tipo G generalmente funcionan en aplicaciones de alta temperatura (alrededor de 400 grados Celsius).Hechas de cobre, carbono o aluminio, estas aletas tienen comparativamente menos resistencia a la corrosión atmosférica.Por otro lado, la resistencia mecánica es aceptable.InoxidableTambién se utilizan materiales de aletas de acero y acero al carbono, pero son necesarios un procesamiento y un mecanizado particulares de las tiras de aletas de acero.Los enfriadores de aire, radiadores, etc. utilizan los tubos g-fin.
Diámetro del tubo: 20 mm OD Min a 219 mm OD Max.
Grosor del tubo: mínimo 2 mm hasta 16 mm
Material del tubo: acero al carbono, acero inoxidable, acero aleado, acero corten, acero dúplex, acero súper dúplex, Inconel, alto contenido de cromo, alto contenido de níquel e Incolloy, material CK 20 y algunos otros materiales.
Numero de piezas
tubo base: Diámetro, espesor, longitud y especificación del material.
Aletas: especificación del material, tipo (sólido o dentado), altura, espesor, espaciado, longitud con aletas y secciones sin aletas.Detalles de preparación de soldadura si es necesario.
Plazo de entrega requerido.
Monel pertenece a un grupo de aleaciones de níquel.Se produce con altas concentraciones de cobre y cromo en su composición química.Estos tubos están diseñados para funcionar en entornos inducidos por tensión de corrosión.No se disocian ni se deforman fácilmente bajo ninguna temperatura.El SB 163 N04400El grado está diseñado con una resistencia superior y excelentes propiedades mecánicas.Poseen una resistencia a la tracción mínima de 550Mpa y un límite elástico mínimo de 240Mpa.Los productos de este grado se pueden alargar fácilmente en un 40%.
monel 400es una aleación de níquel-cobre (alrededor de 67% Ni - 23% Cu) que es resistente al agua de mar y al vapor a altas temperaturas, así como a soluciones salinas y cáusticas.La aleación 400 es una aleación de solución sólida que solo se puede endurecer mediante trabajo en frío.Esta aleación de níquel exhibe características como buena resistencia a la corrosión, buena soldabilidad y alta resistencia.Una baja tasa de corrosión en agua salada o de mar que fluye rápidamente, combinada con una excelente resistencia al agrietamiento por corrosión bajo tensión en la mayoría de las aguas dulces, y su resistencia a una variedad de condiciones corrosivas llevaron a su amplio uso en aplicaciones marinas y otras soluciones de cloruro no oxidantes.
Calificación | C | Minnesota | Si | S | cobre | Fe | Ni | cr |
monel 400 | 0,30 máx. | 2,00 máx. | 0,50 máx. | 0,24 máx. | 28,0-34,0 | 2,50 máx. | 63.00 minutos | – |
Elemento | Densidad | Punto de fusion | Resistencia a la tracción | Límite elástico (0,2 % de compensación) | Alargamiento |
monel 400 | 8,8g/cm3 | 1350 °C (2460 °F) | Psi - 80.000 , MPa - 550 | Psi - 35.000 , MPa - 240 | 40 % |
Propiedades | Métrico | Imperial |
---|---|---|
Densidad | 8,8 g/cm3 | 0,318 lb/in3 |
tubo de |
Grosor de la pared del tubo (pulgadas) | |||||||
---|---|---|---|---|---|---|---|---|
.028 | .035 | .049 | .065 | .083 | .095 | .109 | .120 | |
Presión de trabajo (psig) | ||||||||
1/8 | 7900 | 10100 | ||||||
1/4 | 3700 | 4800 | 7000 | 9500 | ||||
5/16 | 3700 | 5400 | 7300 | |||||
3/8 | 3100 | 4400 | 6100 | |||||
1/2 | 2300 | 3200 | 4400 | |||||
3/4 | 2200 | 3000 | 4000 | 4600 | ||||
1 | 2200 | 2900 | 3400 | 3900 | 4300 |
1. Plantas de caucho
2. Plantas de energía
3. Industrias petroleras
4. Industrias químicas
1. Ingeniería naval.
2. Equipos de procesamiento de productos químicos e hidrocarburos.
3. Tanques de gasolina y agua dulce.
4. Alambiques de petróleo crudo.
5. Calentadores de desaireación.
6. Calentadores de agua de alimentación de calderas y otros intercambiadores de calor.
7. Válvulas, bombas, ejes, accesorios y sujetadores.
8. Intercambiadores de calor industriales.
9. Disolventes clorados.
10. Torres de destilación de crudo.
