Yuhong Holding Group Co., LTD.
 |
| Lugar de origen: | CHINA |
| Nombre de la marca: | YUHONG |
| Certificación: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Número de modelo: | ASME SA213 |
| Cantidad de orden mínima: | 1pc |
|---|---|
| Precio: | 1-150000 USD |
| Detalles de empaquetado: | paquete Capa-de madera del caso de /Iron del caso con el casquillo plástico |
| Tiempo de entrega: | 10-85 días |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 1500 toneladas/mes |
| Producto: | Tubo de aleta | El tipo: | Tubo de aleta HFW |
|---|---|---|---|
| Estándar: | Se aplicará la norma ASME SA213. | El material: | T12 |
| Material de las aletas: | Acero al carbono, acero inoxidable, aluminio, etc. | Envasado: | Cuadro de madera de plywood/Cuadro de hierro/Bundle con tapa de plástico |
Las condiciones de ensayo de los productos de la serie A se aplicarán a los productos de la serie B.
Grupo YUHONGpuede manejar todo tipo de proyectos industriales yTodos nuestros productos son de origen nacional, desarrollados y producidos,Eso significa que nuestros clientes tienen acceso inmediato a exactamente los productos que necesitan para su aplicación particularLo que es más, y podemos asegurarnos de que usted puede obtener productos con la más alta calidad y los estándares de fabricación y una presencia local, preocupado, servicio al cliente.

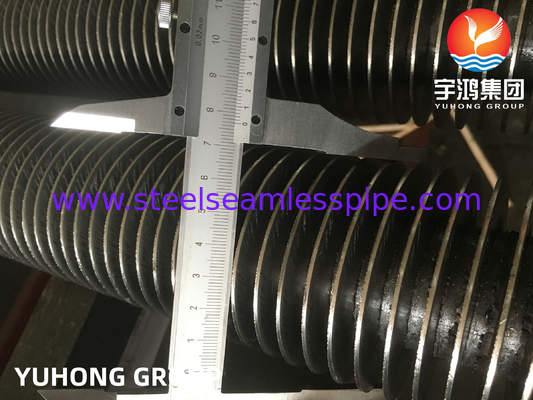

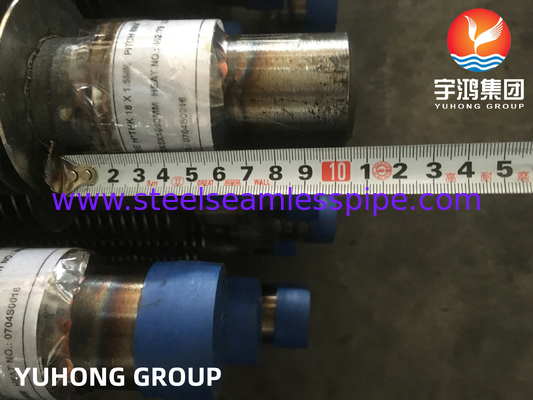

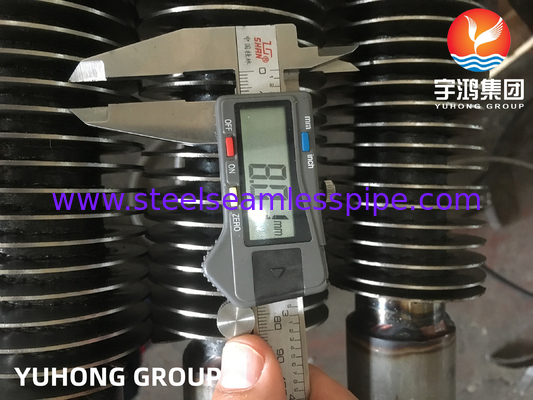

Esta página es sobre ASME SA213 TP12 Soldado de alta frecuencia(HFW Fin Tube), también denominado tubo de aleta de tipo sólido, utiliza una cinta de acero o acero inoxidable o una barra/varilla redonda de acero soldada directamente en la superficie del tubo/tubo.Y HFW tubo de aleta puede mejorar la eficiencia de transferencia de calor mucho más que el tubo desnudoDebido a la soldadura de las aletas con el tubo de base, estos tubos con aletas se pueden utilizar a menudo en condiciones de vibración.
El tubo HFW Fin tiene muchos tipos: tubo de aleta dentada, tubo de aleta plana, tubo de aleta tacada.Se utilizan en muchas industrias diferentes.La fuerte conexión entre la aleta y el tubo base evita el aflojamiento de la aleta debido al estrés térmico, la oxidación, la corrosión, etc..Nosotros YUHONG vendemos estos tubos de aleta desde hace más de 33 años y vendemos en más de 70 países.
Especificaciones generales Tubos de aleta
La presión de la tubería de base es de 15,88-219,1 mm.
Altura de las aletas: 6-50 mm
espesor de las aletas: 0,3-3,0 mm
Punto de las aletas: según la solicitud del cliente.
Finalidad: Finalidad plana, finalidad inclinada
No hay área de aleta en ambos lados: según la solicitud del cliente y el dibujo
Especificaciones para diversos tipos de tubos con aletas
| El tipo | Descripción | Tubos de base | Especificación de las aletas (mm) | ||
| D.O. (mm) | Peso de las aletas | Altura de las aletas | De espesor de aleta | ||
| Incorporado | Tubo de aleta tipo G | 16 a 63 años | 2.1 ~ 5 | < 17 años | - No.4 |
| Extrusos | Las demás partidas | 8-51 años | 1.6 ~ 10 | < 17 años | 0.2 a 0.4 |
| Tubo de aleta baja tipo T | 10 a 38 años | 0.6 ~ 2 | Se trata de un6 | - No.3 | |
| Tubos de bambú, tubos corrugados | 16 a 51 años | 8.0 ~ 30 | Se trata de un5 | / | |
| La herida | tubo de aleta tipo l/kl/ll | 16 a 63 años | 2.1 ~ 5 | < 17 años | - No.4 |
| Cuadrícula | Tubos de aleta de cuerda | 25 a 38 años | 2.1-3.5 | < 20 años | 0.2 a 0.5 |
| Tipo U | Tubos de tipo U | 16 a 38 años | / | / | / |
| Saldado | Tubo de aleta de soldadura por HF | 16 a 219 | 3 ~ 25 | 5 ~ 30 | 0.8 a 3 |
| Tubo de aleta tipo H/HH | Entre 25 y 63 | Entre 8 y 30 | < 200 | 1.5-3.5 | |
| Tubos de aleta de punta | 25 a 219 | Entre 8 y 30 | Entre 5 y 35 | φ5 a 20 | |
Material de las tuberías de base:
1.Acero inoxidable:Las medidas de seguridad se aplicarán en el caso de los vehículos de las categorías M1 y N2 incluidos en el anexo I.
(TP304,304L, TP304H, TP310S, TP310H, TP316L, TP316H, TP316Ti, TP317, TP317L, TP321, TP321H, TP347, TP347H, TP904L)
2.Acero duplex o súper duplex:Las medidas de seguridad se aplicarán en el caso de los vehículos de las categorías A y B.
(S31803, S32205, S32750, S31500, S32304, S32900)
3.Acero de carbono:Las pruebas de detección y detección de gases de efecto invernadero deben realizarse en un lugar o en una zona de la zona de detección.
4.Acero de aleación:
Las especificaciones de las partidas 1 y 2 se aplicarán a las partidas 2 y 3 del anexo I.
Las sustancias que pueden utilizarse para la fabricación de la sustancia en cuestión son las siguientes:
5.Acero de aleación de níquel:Hestalloy / Inconel / Níquel puro / aleación NS / acero de aleación de cobre
Material de las aletas:Acero aleado, acero inoxidable, acero carbono
Características del tubo de aletas
Los datos de los tubos de la norma ASME SA213
Se aplicará la norma ASME SA213.Esta especificación abarca los tubos sin soldadura de calderas, supercalentadores y intercambiadores de calor de acero ferrítico y austenítico, designados grados T5, TP304, etc.o tubos de condensación y otras aplicaciones.
Composición química (%) --MAX K11562
| Grado | C. Las | En | P | Su. | Sí, sí. | Crónica | ¿ Qué pasa? |
| T12 | 0.05 a 0.15 | 0.3-0.61 | 0.025 | 0.025 | 0.5 | 0.8-1.25 | 0.44 a 0.65 |
Propiedades mecánicas K11562
| Grado | Resistencia a la tracción, min. | Fuerza de rendimiento (0,2%Offset, min) | Elongado | Brinell/Vickers | - ¿ Qué es eso? |
| T12 | KSI-60, MPa-415: el valor de las emisiones de gases de efecto invernadero | KSI-32, MPa-220 | El 30% | 163 HBW/170 HV | 85 HRB |
Inspecciones y pruebas
| Inspecciones y ensayos:G-fin; L-fin; LL-fin; KL-fin; Tubos con aletas extrudidas | |||
| 1Composición química | |||
| 2Propiedades mecánicas | |||
| 3Prueba hidrostática | |||
| 4Prueba neumática | |||
| 5- Inspección boroscópica. | |||
| 6Prueba de corriente de Eddy | |||
| 7Prueba de tracción (sólo para tubos bimetálicos) |
Industrias relacionadas implicadas
1Industria del petróleo- ¿ Qué?
2Industria metalúrgica
3Industria eléctrica
4Industria ligera
5Industria farmacéutica
6Industria alimentaria
7Industria química
Aplicación
1- Calderas
2Los economizadores
3. Tubos de aleta
4Recuperación de calor residual
5- Refrigeraciones de aire / refrigeraciones de aceite / refrigeraciones de hidrógeno / refrigeraciones de generadores
6.Recalentadores de aire / Intercambiadores de calor de enfriamiento por aire / Supercalentadores / Calentadores a fuegoHRSG
7Tecnología de tuberías de calor
1- Número de piezas.
2.Base Tube: Diámetro, grosor, longitud y especificación del material.
3.Penas: especificación del material, tipo (sólido o dentado), altura, grosor, espaciado, longitud de las aletas y secciones sin aletas. Detalles de preparación de la soldadura si es necesario.
4Se requiere un plazo de entrega.
Persona de Contacto: Isabel Yao
Teléfono: +8618268758675
Fax: 0086-574-88017980
