Yuhong Holding Group Co., LTD.
Lugar de origen: | China |
Nombre de la marca: | YUHONG |
Certificación: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
Número de modelo: | A179, A192, SA210 Gr A1/C, A106 Gr B, TP304/304L,TP316/TP316L/316Ti, A789 S31803/S2205 Cobre:UNS1220 |
Cantidad de orden mínima: | 1 por ciento |
---|---|
Precio: | negotiable |
Detalles de empaquetado: | Cuadro de madera de plywood/Cuadro de hierro/Bundle con tapa de plástico |
Tiempo de entrega: | 10 días |
Condiciones de pago: | T/T, L/C |
Capacidad de la fuente: | 1500 toneladas al mes |
Acero de carbono: | A179, A192, SA210 Gr A1/C,A106 Gr B | de acero inoxidable: | TP304/304L, TP316/TP316L/316Ti, TP321, TP347 |
---|---|---|---|
Acero a dos caras: | A789 S31803/S2205 S32750, S32760 | Níquel de cobre: | UNS12200/UNS14200/UNS70600, CuNi70/30, CuNi 90/10 |
Tipo de aleta: | Soldadura de alta frecuencia, G /L/ KL/KLL integrado, tipo extruido | ||
Alta luz: | Tubo con aleta G incorporado,SA210 Gr.A1 Tubo con aletas,Al1060 Tubo con aletas |

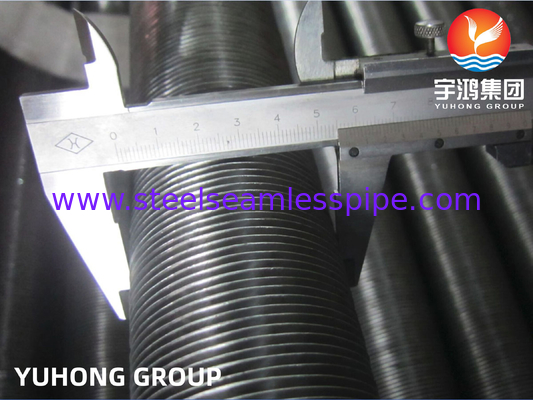

El tubo sin costuras ASME SA210 Gr.A1 con aluminio Al1060 tubo de tipo G con pincel incorporado
Los tubos de aleta incrustados, también conocidos como tubos de aleta o tubos de aleta, son componentes especializados de transferencia de calor utilizados en varias industrias y aplicaciones.Consisten en un tubo base con aletas externas que están firmemente incrustadas o soldadas integralmente en la superficie del tuboLas aletas aumentan la superficie del tubo, mejorando la eficiencia de transferencia de calor.
El propósito principal de los tubos de aleta incrustados es mejorar el intercambio de calor entre un fluido que fluye a través del tubo y el entorno circundante u otro fluido.El diseño y la construcción de las aletas mejoran significativamente las tasas de transferencia de calor al aumentar la superficie disponible para la transferencia de calor.
ASTM A192 / A192M: Tubos de caldera sin costura de acero al carbono para el servicio de alta presión
ASTM A210 / A210M: Calderas y tubos de supercalentamiento de acero de carbono medio sin costuras
Calidad de acero:Grado A1; Grado C
Condición de entrega: Anillado, normalizado, normalizado y templado
Detalle rápido:
El tubo está en exceso: 16 mm min. 219.1 mm ((8'') max.
Longez del tubo: 25000 mm como máximo.
Alturas de las aletas: 50 mm como máximo.
espesor de las aletas: generalmente 0,2 mm ~ 3,0 mm
Punto de las aletas: 2,3 mm (11FPI) min. o según el cliente
Proceso de fabricación
La banda de aleta de aluminio se enrolla en tensión y se coloca en una ranura cortada en el tubo con una profundidad de flutuación de aproximadamente 0,4 mm.
Protección de la superficie de los extremos planos
Los dos extremos de los tubos de aleta con ranuras de tipo G deberán estar metalizados con zinc o aluminio aplicados con un recubrimiento de sistema de arco de pulverización eléctrico.
Criterios de aceptación
La norma API 661 ((Excambiadores de calor refrigerados por aire para el servicio general de refinería) o las condiciones de entrega (TDC).
Accesorios
Caja de soporte de tubos, abrazadera o caja de separación (Materiales: Aluminio, zinc y acero inoxidable).
Condición de entrega:
Los extremos de los tubos son cortados cuadrados, libres de burros, secados internamente y limpiados con aire, revestidos externamente con barniz en ambos extremos de los tubos con aletas incrustadas G-Fin.
Los desecantes se colocan en cada paquete para el transporte continental también.
Aplicaciones:
Los campos de solicitud comunes son:
1Intercambiadores de calor: los tubos de aleta A179 se utilizan ampliamente en los intercambiadores de calor, particularmente en aplicaciones donde el acero bajo en carbono es compatible con los fluidos de trabajo involucrados.Se utilizan tanto en intercambiadores de calor aire-fluido como fluido-fluido, facilitando una transferencia de calor eficiente entre diferentes medios.
2Sistemas HVAC: los tubos de aleta A179 se utilizan en sistemas de calefacción, ventilación y aire acondicionado (HVAC) para una transferencia de calor eficaz.y otros componentes en los que se requiere un intercambio de calor entre el aire y un fluido (como agua refrigerada o refrigerante).
3- Calderas industriales: los tubos de aleta A179 se utilizan en calderas industriales, incluidas las calderas de vapor y calderas de agua caliente.mejora de la eficiencia de la caldera y optimización de la utilización de energía.
4.Economizadores: los tubos de aleta A179 se utilizan comúnmente en economizadores, que son intercambiadores de calor que recuperan el calor residual de los gases de combustión en plantas de energía, hornos industriales y otros sistemas de combustión.Los tubos con aletas maximizan la transferencia de calor y ayudan a precalentar el agua de alimentación, mejorando la eficiencia general del sistema.
5Condensadores: los tubos de aleta A179 se utilizan en unidades de condensador donde el calor se transfiere de un vapor caliente a un medio de enfriamiento, haciendo que el vapor se condense.Se utilizan comúnmente en sistemas de refrigeración, unidades de aire acondicionado y plantas de energía.
6.Refrigeradores de aceite: los tubos de aleta A179 son adecuados para aplicaciones de refrigeración de aceite, como en sistemas hidráulicos o sistemas de lubricación.permitiendo una disipación de calor eficiente y manteniendo la temperatura óptima del aceite.
7Sistemas de recuperación de calor: los tubos de aleta A179 desempeñan un papel crucial en las aplicaciones de recuperación de calor, capturando el calor residual de varios procesos industriales y transferéndolo a un medio para su posterior uso.Se utilizan en sistemas cuyo objetivo es mejorar la eficiencia energética y reducir los costes operativos.
Especificaciones:
Los tubos de tipo G con ranuras se combinan con dos materiales diferentes.
Las partidas | Materiales generales | Materiales ASTM más populares |
Material del núcleo del tubo |
Acero al carbono, acero de baja aleación, acero inoxidable, latón, cobre, aleaciones de cobre y níquel, bronce de aluminio, aleaciones de níquel.
|
1Acero al carbono: A179, A192, SA210 Gr A1/C, A106 Gr B 2- Acero inoxidable: TP304/304L, TP316/TP316L/316Ti, A789 S31803/S2205 y demás... 3. cobre:UNS12200/UNS14200/UNS70600, CuNi70/30,CuNi 90/10 |
Material de las aletas |
1. aleación de aluminio 2- El cobre. |
1. Aluminio (((Alu.1100,Alu.1060) 2- El cobre. |
Todas las dimensiones están en pulgadas y especificaciones según sus solicitudes. |
|||
Dose excesiva en el tubo |
Altura de las aletas |
El grosor de las aletas |
Las aletas por Pitch ((Densidad) |
5/8 |
3/8,1/2 |
.015/.016/.020 |
6, 7, 8, 9, 10, 11 |
3 / 4 |
5/8,1/2 |
.015/.016/.020 |
6, 7, 8, 9, 10, 11 |
1 |
5/8,1/2 |
.015/.016/.020 |
6, 7, 8, 9, 10, 11 |
1 y 1/4 |
5/8,1/2 |
.015/.016/.020 |
6, 7, 8, 9, 10, 11 |
1 y media |
5/8,1/2 |
.015/.016/.020 |
6, 7, 8, 9, 10, 11 |
Por favor, envíenos un correo electrónico para más información. |
Ventaja competitiva:
