Las condiciones de ensayo de las pruebas de ensayo deberán ser las siguientes:

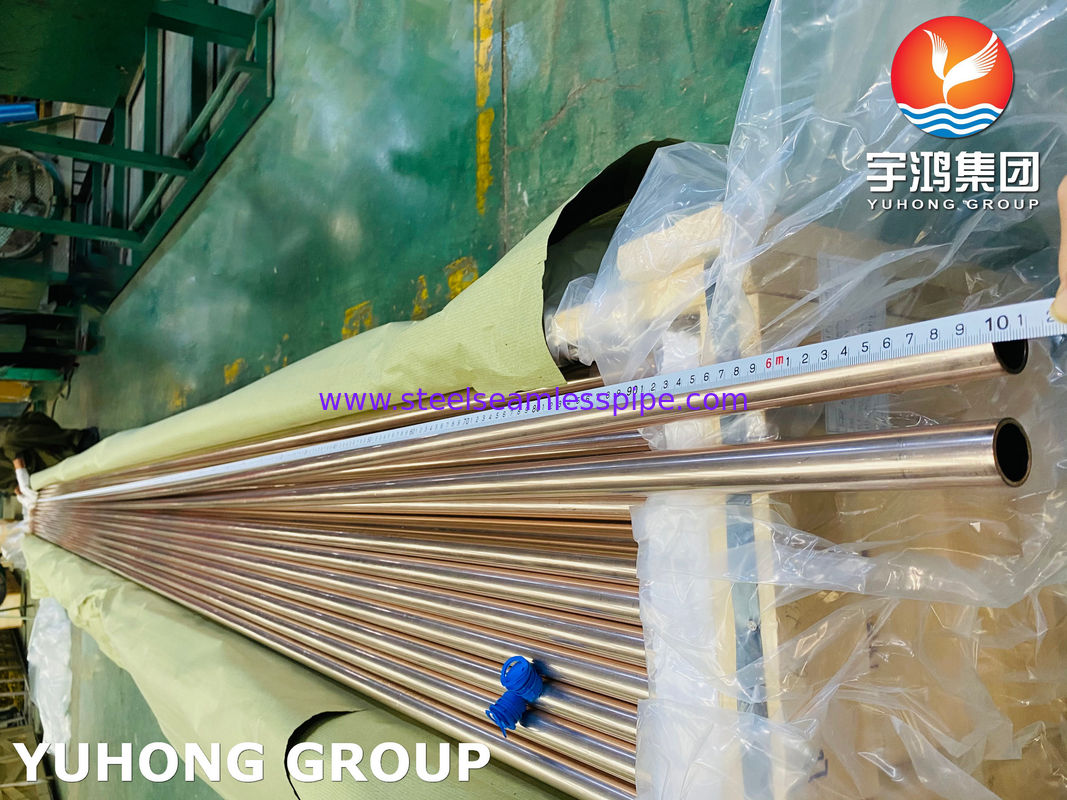

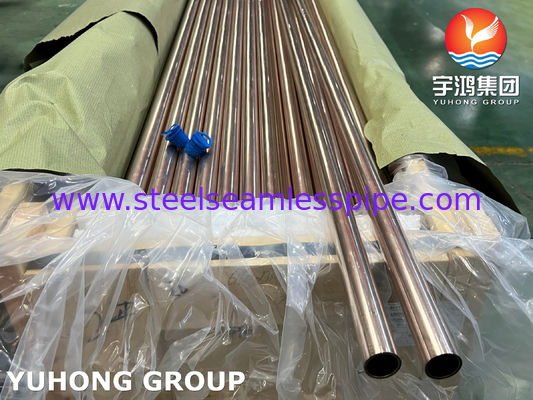

ASME B111 C11200 C70600 C44300 C12200 TUBO DE ALEACIÓN DE COBRE PARA SISTEMA DE CALEFACCIÓN DE ENFRIADOR DE AIRE

1.2 Advertencia: el mercurio es un peligro definido para la salud en el uso y la eliminación (ver 12.1).

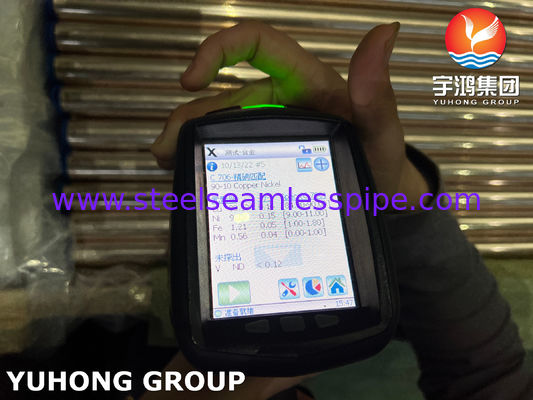

Para aleaciones de cobre en las que el zinc se especifica como el resto, tanto el cobre como el zinc pueden tomarse como la diferencia

entre la suma de todos los elementos analizados y el 100%


TUBO DE ALEACIÓN DE COBRE  REQUISITOS QUÍMICOS:

^ACobre (incluido la plata),
^BCuando el producto es para aplicaciones de soldadura posteriores, y así lo especifica el comprador, el zinc será 0.50% máx.,
el plomo 0.02% máx., el fósforo 0.02% máx., el azufre 0.02% máx. y el carbono 0.05% máx.
Cuando se analizan todos los elementos de la Tabla 1, su suma será como se muestra en la siguiente tabla.



TUBO DE ALEACIÓN DE COBRE  REQUISITOS DE TRACCIÓN


TUBO DE ALEACIÓN DE COBRE  REQUISITOS DE EXPANSIÓN


TUBO DE ALEACIÓN DE COBRE  PROFUNDIDAD DE LA MUESCA


TABLA 5 DIÁMETRO DE LOS ORIFICIOS TALADRADOS


Prueba hidrostática: cada tubo debe soportar, sin mostrar evidencia de fugas, una presión hidrostática interna
suficiente para someter el material a una tensión de fibra de 7000 psi, determinada por la siguiente ecuación para cilindros huecos delgados
bajo tensión. No es necesario probar el tubo a una presión hidrostática superior a 1000 psi a menos que se especifique lo contrario.

P = 2St/(D-0.8t) donde:
P = presión hidrostática, psig.
t = espesor de la pared del tubo, en pulg.
D = diámetro exterior del tubo. en pulg., y
S = tensión admisible del material, psi.

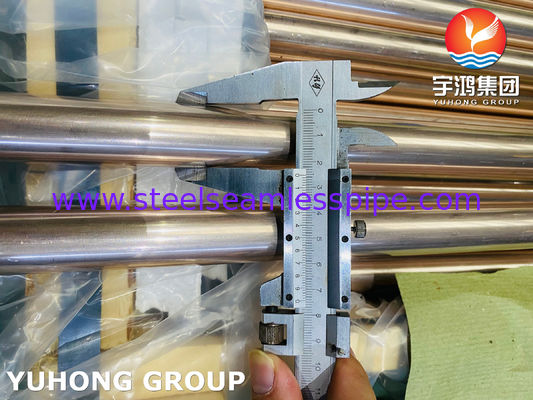

TUBO DE ALEACIÓN DE COBRE TOLERANCIAS DE DIÁMETRO:

^{A Las tolerancias en esta columna son aplicables solo a los templetes estirados ligeros y estirados.
Las tolerancias para los templetes recocidos se acordarán entre el fabricante y el comprador.}



TUBO DE ALEACIÓN DE COBRE TOLERANCIAS DE ESPESOR DE PARED, MÁS Y MENOS EN PULG.

TABLA 8 TOLERANCIAS DE LONGITUD


^ALos tubos de condensador en longitudes superiores a 100 pies no tienen demanda en la actualidad. Los valores de tolerancia para las longitudes se desarrollarán
a medida que la experiencia lo dicte. Los valores de tolerancia para longitudes en espesores de pared de 0.020, incl. a 0.032 se acordarán
entre el fabricante o proveedor y el comprador.


Las propiedades y composiciones químicas enumeradas en esta especificación, en caso de desacuerdo,
se determinarán de acuerdo con los siguientes métodos ASTM:
