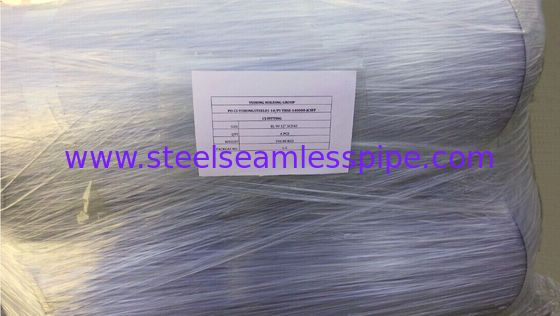

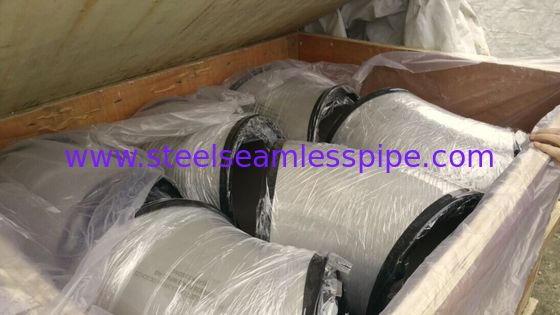

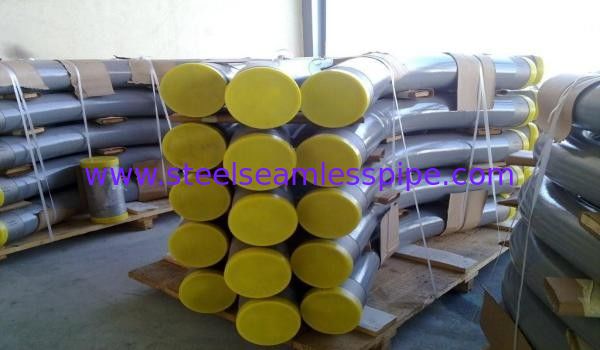

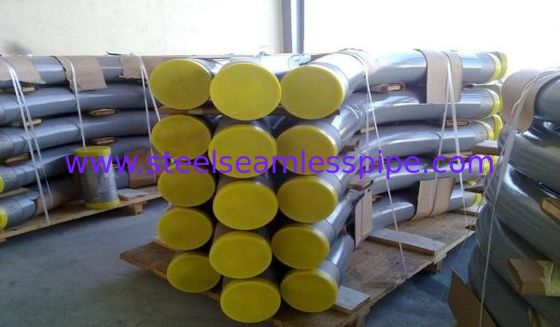

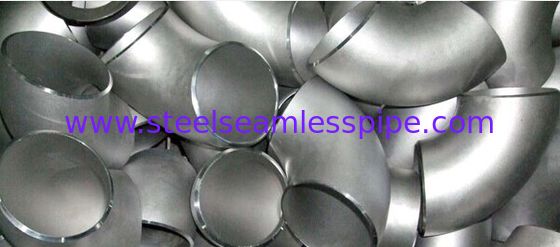

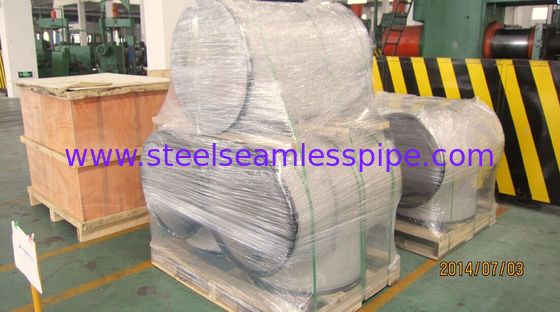

Accesorios de soldadura a tope SB366 Inconel800, Inconel 800H, Inconel 800HT, Inconel 825, Inconel926 Codo, T, Reductor, Tapa
Incoloy 800H/AT es una aleación austenítica resistente al calor diseñada para aplicaciones estructurales a alta temperatura. La resistencia de 800H/AT se logra mediante niveles controlados de carbono, aluminio y titanio junto con un recocido mínimo de 2100°F para lograr un tamaño de grano de ASTM 5 o más grueso.
800H/AT se suelda comúnmente utilizando alambre desnudo RA82 (ERNiCr-3) para aplicaciones por debajo de 1450°F. El alambre desnudo RA330-04 (N08334) ofrece una coincidencia más cercana del coeficiente de expansión térmica y una resistencia algo mayor. Para obtener la máxima resistencia, se sugiere el alambre desnudo de aleación 617 (ERNiCrCoMo-1) o los electrodos revestidos 117 (ENiCrCoMo-1). Para evitar la posible fisuración por relajación de tensiones en los límites de grano de N08811 en aplicaciones por encima de 1000°F, la fabricación soldada puede calentarse a 1650°F durante aproximadamente una hora por pulgada de espesor o un mínimo de 30 minutos y luego enfriarse al aire.
Química
| |
Cr |
Ni |
Mn |
Si |
Al |
Ti |
Al +Ti |
C |
Cu |
P |
S |
Fe |
| MÍN. |
19.0 |
30.0 |
- |
- |
0.15 |
0.15 |
0.85 |
0.06 |
- |
- |
- |
39.5 |
| MÁX. |
23.0 |
35.0 |
1.5 |
1.0 |
0.6 |
0.6 |
1.2 |
0.1 |
0.75 |
0.045 |
0.015 |
- |
Especificaciones
ASME SB 407 Caso de Código 1325, ASME SB 408, ASME SB 409
ASTM B 407, ASTM B 408, ASTM B 409
UNS N08810, UNS N08811
W. Nr./EN 1.4958, W. Nr./EN 1.4959
Inventario
Bobina 800H/AT, Placa 800H/AT, Lámina 800H/AT, Productos de soldadura 800H/AT
Nombres comerciales comunes
800H, Incoloy® 800, Aleación 800
Características
· Altas tensiones de diseño para aplicaciones de la Sección VIII de ASME hasta 1650°F
· Resistencia a la oxidación útil hasta 1800°F
· Resistente a la fisuración por corrosión bajo tensión por iones cloruro
Aplicaciones
· Soportes de catalizador de ácido nítrico
· Coletas y colectores de salida de reformador
· Intercambiadores de calor
· Recipientes a presión
· Amortiguadores
Propiedades físicas
Densidad:0.287 lb/in3
Punto de fusión:2475 - 2525°F
| Temperatura, °F |
70 |
1400 |
1600 |
1800 |
| Coeficiente* de expansión térmica, in/in°F x 10-6 |
- |
9.9 |
10.2 |
- |
Conductividad térmica
Btu • ft/ft2 • hr • °F |
6.7 |
13.8 |
15.1 |
17.8 |
| Módulo de elasticidad, dinámico psi x 106 |
28.5 |
21.1 |
19.2 |
- |
* 70°F a la temperatura indicada.
Propiedades mecánicas
Propiedades de tracción representativas
| Temperatura,°F |
70 |
1000 |
1200 |
1400 |
1600 |
1800 |
| Resistencia a la tracción última, ksi |
77 |
63.5 |
55.7 |
32.3 |
18.6 |
10.2 |
| Resistencia a la fluencia al 0.2%, ksi |
29 |
16.5 |
14.8 |
14.4 |
11.6 |
8.9 |
| Alargamiento, % |
52 |
51 |
50 |
78 |
120 |
120 |
Propiedades típicas de fluencia-ruptura
| Temperatura, °F |
1400 |
1600 |
1800 |
| Fluencia mínima 0.0001%/Hora, ksi |
6.0 |
3.6 |
1.05 |
| Resistencia a la ruptura a 10,000 horas, ksi |
7.3 |
3.5 |
1.2 |
Los accesorios de soldadura a tope Inconel están disponibles en diferentes grados de la súper aleación, de la siguiente manera:
| Grado |
UNS |
W.Nr. |
Nombre comercial |
| Inconel 600 |
N06600 |
2.4816 |
Inconel 600®, Nickelvac® 600, Ferrochronin® 600 |
| Inconel 601 |
N06601 |
2.4851 |
Inconel 601®, Pyromet® 601, Nicrofer® 601 |
| Inconel 617® |
N06617 |
2.4663 |
Inconel 617®, Nicrofer® 617 |
| Inconel 625 |
N06625 |
2.4856 |
Inconel 625®, Chornin® 625, Altemp® 625, Nickelvac® 625, Haynes® 625 Nicrofer® 6020 |
| Inconel |
N07718 |
2.4668 |
Inconel 718®, Nicrofer® 5219, Alvac® 718, Haynes® 718, Altemp® 718 |
| Inconel X 750 |
N07750 |
2.4669 |
Inconel X750®, Haynes X750®, Pyromet® X750, Nickelvac®X750, Nicorros® 7016 |
| Incoloy 800 |
N08800 |
1.4876 |
Incoloy 800®, Ferrochronin® 800, Nickelvac® 800, Nicrofer® 3220 |
| Incoloy 800H |
N08810 |
1.4876 |
Incoloy 800H®, Ferrochronin® 800, Nickelvac® 800, Nicrofer® 3220 |
| Incoloy 800HT |
N08811 |
1.4876 |
Incoloy 800HT®, Ferrochronin® 800, Nickelvac® 800, Nicrofer® 3220 |
| Incoloy 825 |
N08825 |
2.4858 |
Incoloy 825®, Nickelvac® 825, Nicrofer 4241® |
