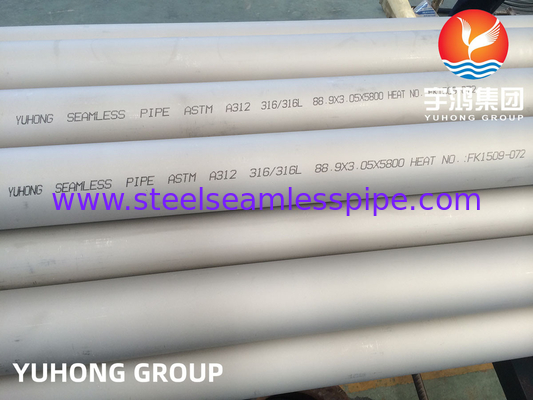

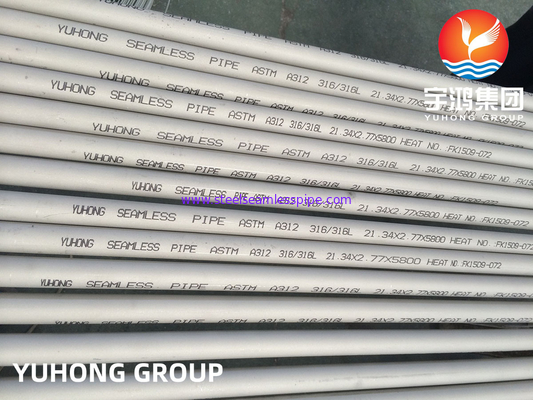

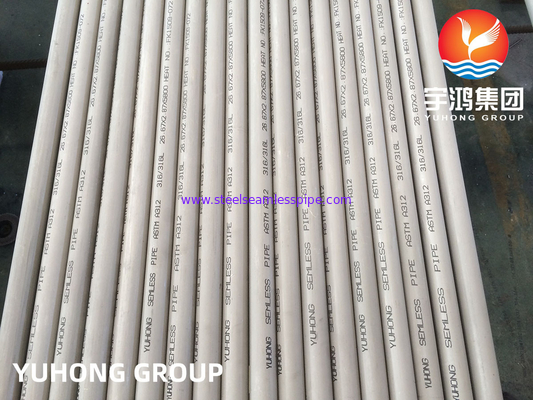

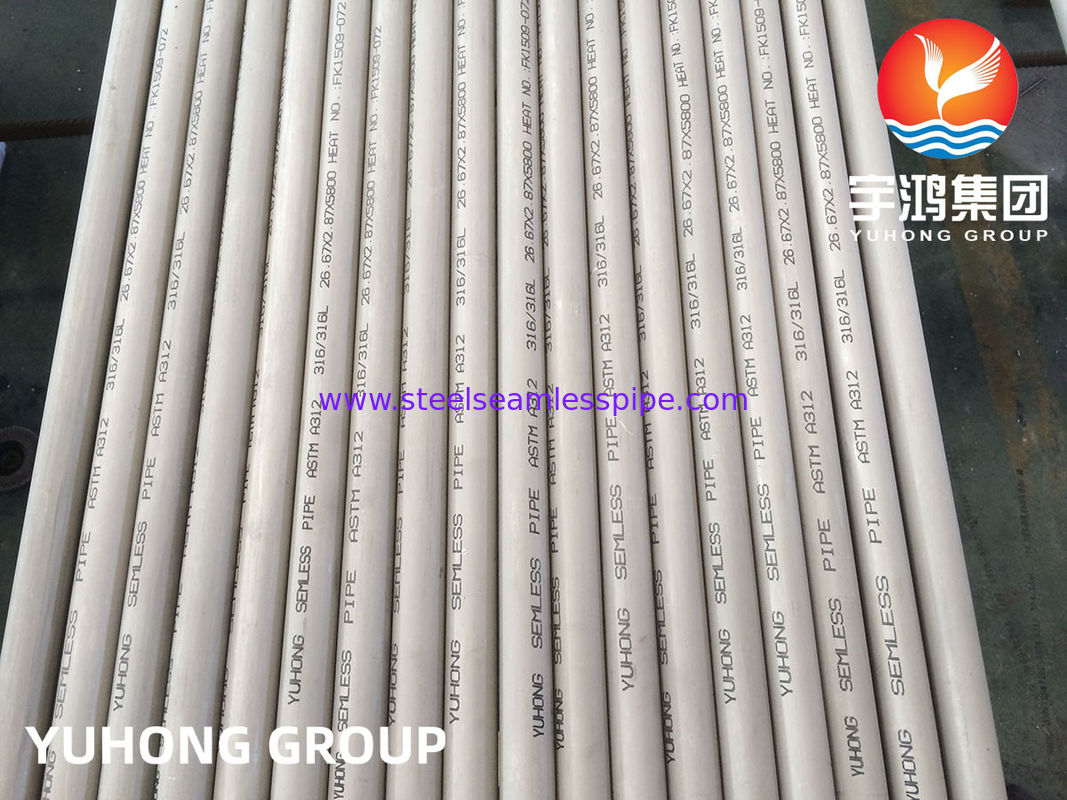

Tubería sin costura ASME SA312 U Stamp TP316L (Estirada en frío) Resistencia a cloruros para recipientes a presión​

Tubería sin costura ASME SA312 U Stamp TP316L (Estirada en frío) Resistencia a cloruros para recipientes a presión​

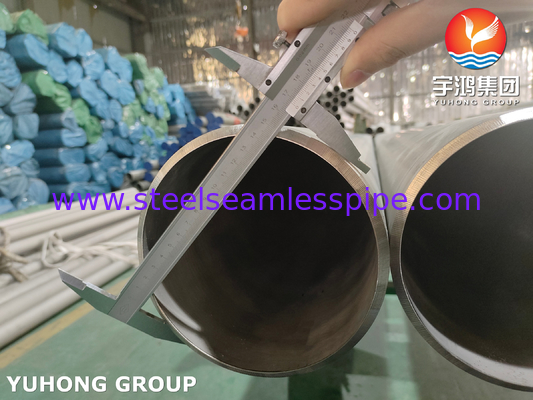

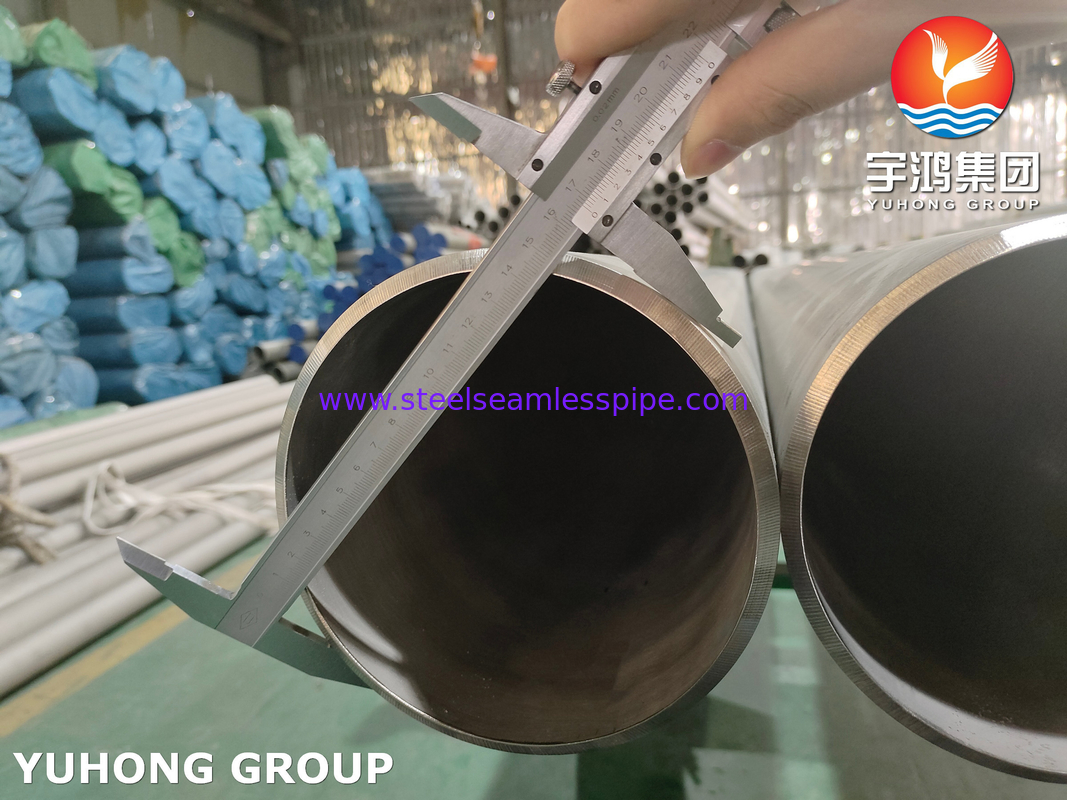

1. ​​Tolerancias dimensionales para tuberías​​

​​Tolerancias dimensionales ASME SA-999​​

• Tubería sin costura estirada en frío de precisión según ASME SA-999

• Tolerancia DE (Diámetro Exterior): ±0.10 mm (para DE ≤ 25.4 mm)

• Tolerancia del espesor de pared: ±10% (mínimo ±0.15 mm)

• Rectitud: ≤1.5 mm/m de longitud

2. ​​Certificación de resistencia a la corrosión por picaduras​​

​​ASTM G48 Método A | Cumplimiento con NACE MR0175/ISO 15156​​

• Temperatura crítica de picadura (CPT): ≥48°C (probado según ASTM G48 Método A)

• Parámetros de prueba:

  • Solución de 6% FeCl₃ a 48±1°C durante 72 horas

  • Criterios de aceptación: ≤1.0 mdd de pérdida de peso

• Calificado para servicio agrio (ambientes H₂S) según NACE MR0175 Sección MR0175 Tabla A.20

3. ​​Protocolo de aseguramiento de examen no destructivo (END)​​

A. ​​Prueba de presión hidrostática​​

• ​​Procedimiento​​: Según ASME Sec. VIII UG-99(m)

• ​​Presión de prueba​​: 1.5 × Presión de diseño (MAWP)

• ​​Duración​​: ≥30 minutos de inspección visual (aceptación de cero fugas)

• ​​Documentación​​: Formulario U-1 de ASME firmado por AI

B. ​​Prueba de corrientes parásitas (ET)​​

• ​​Estándar​​: ASME Sec. V Artículo 8 (Apéndice II obligatorio)

• ​​Cobertura​​: 100% de la longitud del tubo

• ​​Equipo​​: Sistema de sonda rotativa diferencial

• ​​Calibración​​: Juego de tubos de calibración ASME P3-E2

• ​​Rechazo de defectos​​: ≥5% de indicación de pérdida de pared

C. ​​Opción de prueba ultrasónica (UT)​​

• ​​Requisito suplementario​​: SA-688 Anexo S4 (Tubería de acero inoxidable austenítico)

• ​​Método​​: UT de inmersión de haz recto automatizado

• ​​Criterios​​: Sin indicaciones que excedan la curva DAC (20% de referencia DAC)

• ​​Condición de activación​​: Si se especifica en el pedido del comprador​
