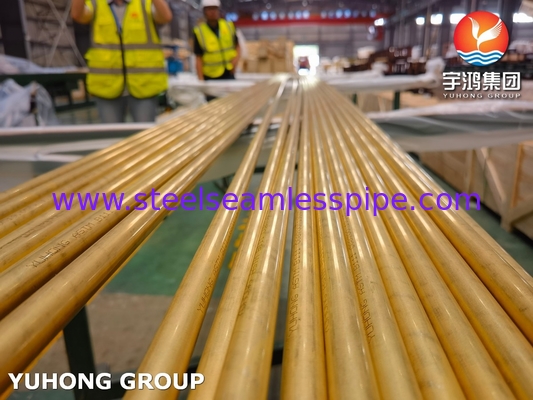

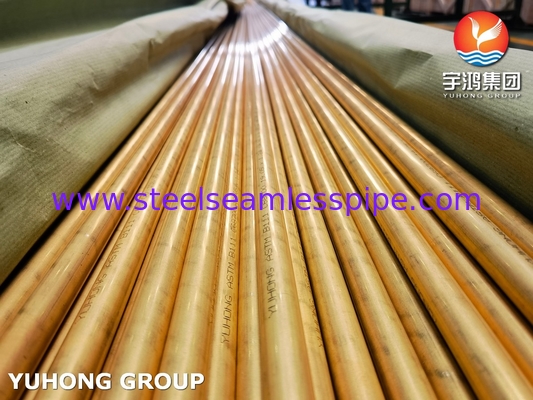

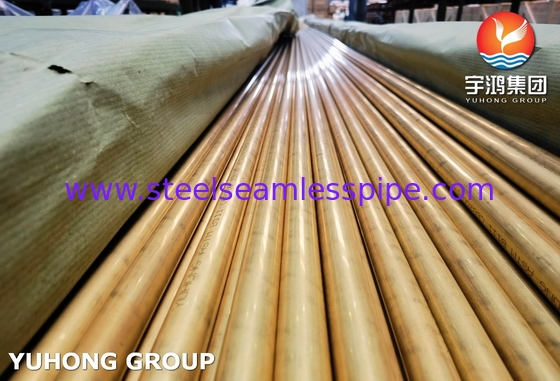

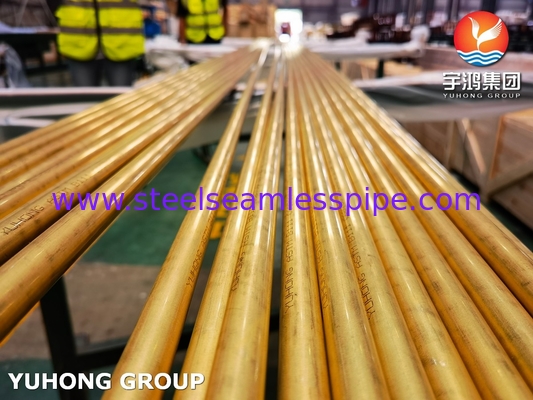

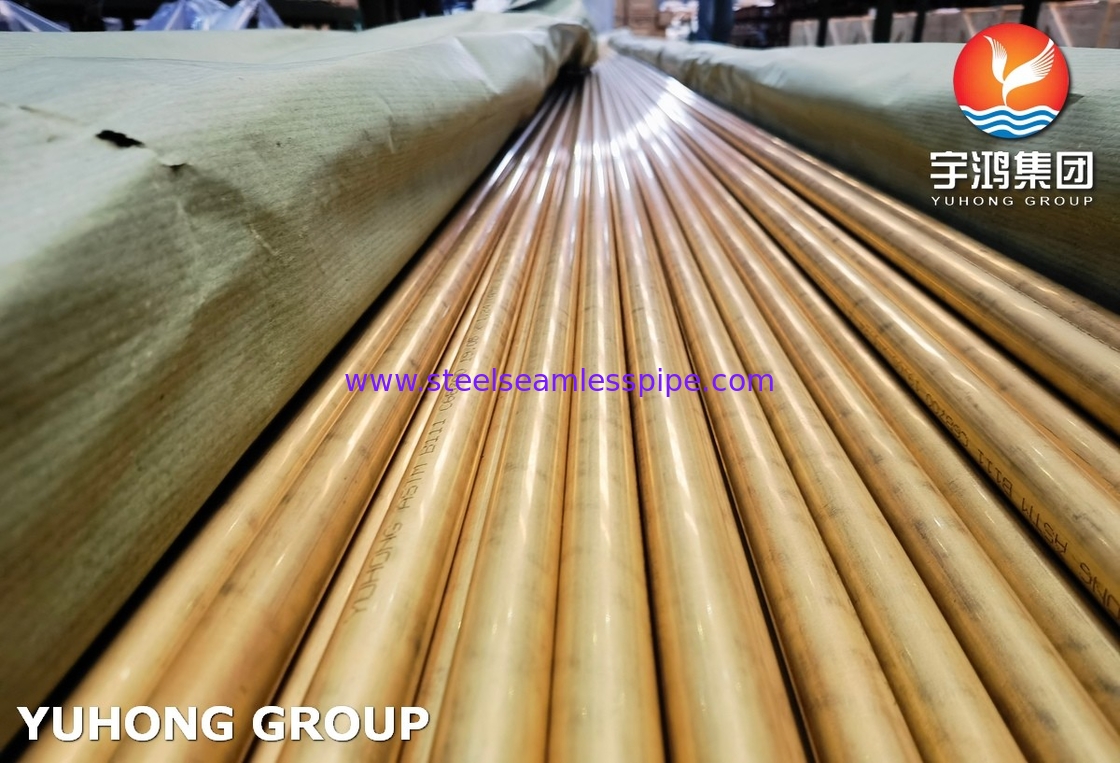

ASME SB111 C68700 Tubos de latón sin costuras O61 para intercambiadores de calor
Las normas de seguridad de los Estados miembrosB111Los tubos sin costura se utilizan comúnmente encondensadores y evaporadores.
Se aplicará la norma ASME SB111 C68700Calidad y composición del material
-
Material base, proporciona una excelente conductividad térmica y resistencia mecánica, Cu:760,0-79,0%
-
Mejora la resistencia y la funcionalidad mientras se mantiene la resistencia a la corrosión, Zn:Remainder
-
Mejora la resistencia a la corrosión, especialmente en el agua de mar de alta velocidad, Al:1.8 2,5%
-
Añade resistencia a la erosión y los impactos, Fe:0.05 0.20%
-
Previene la descincificación, garantizando una durabilidad a largo plazo en los sistemas de agua, ya que:0.02 0.06%
-
Mantenimiento de la maquinariabilidad; bajo contenido garantiza el cumplimiento de las normas medioambientales como RoHS, Pb:≤ 0,05%
Se aplicará la norma ASME SB111 C68700Dimensiones y tolerancias del producto
1.Diámetro exterior (OD)
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero de las emisiones de gases de efecto invernadero.
Tolerancia: para la DO ≤ 50 mm, la tolerancia es ±0,05 mm; para la DO > 50 mm, es ±0,1 mm.
Nota: una tolerancia OD precisa garantiza la compatibilidad en intercambiadores de calor y condensadores.
2. espesor de la pared (WT)
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero de las emisiones de gases de efecto invernadero.
Tolerancia: ± 10% del grosor nominal
Nota: El espesor uniforme de la pared garantiza un rendimiento mecánico y térmico constante.
3. longitud
Alcance/valor: hasta 12 m
Tolerancia: ±5 mm para longitudes fijas
Nota: Se puede personalizar para satisfacer los requisitos específicos del proyecto.
4La rectitud.
Variación/valor: ≤ 1 mm/m
Tolerancia: no marcada específicamente
Nota: Asegura una fácil instalación y alineación durante el montaje.
Las condiciones de entrega de la norma ASME SB111 C68700
- Finalización de la superficie: Suave, brillante y sin defectos como arañazos, agujeros u oxidación.
- Limpieza: Se limpia por dentro y por fuera para eliminar el aceite, la grasa y otros residuos.
- Embalaje: Envasado con envolturas de plástico protectoras o cajas de madera para evitar daños durante el transporte.
- Tratamiento térmico: Se suministra en estado recocido, aliviado de tensión o en estado de extracción, dependiendo de los requisitos del cliente.
- Marcado: Los tubos están marcados con el nombre de la aleación, el tamaño y el número de lote para facilitar su trazabilidad.
- Personalización: Larguras, acabados o recubrimientos especiales (por ejemplo, anticorrosión) disponibles bajo petición.
Las características de rendimiento de la norma ASME SB111 C68700
1.Resistencia a la tracción
Valor: 310 - 450 MPa. Proporciona una alta resistencia mecánica, adecuada para aplicaciones exigentes.
2. Fuerza de rendimiento
Valor: 105 - 220 MPa. Resistencia de rendimiento suficiente para sistemas de presión moderada.
3- Elongado.
Valor: ≥ 35%. La buena ductilidad permite la flexión, el encendido y la formación durante la fabricación.
4. Conductividad térmica
Valor: ~ 120 W/M·K Excelente eficiencia de transferencia de calor, crítica para intercambiadores de calor y condensadores.
5Resistencia a la corrosión
Valor: sobresaliente en el agua de mar, muy resistente a la descincificación, el impacto y la contaminación biológica en los ambientes marinos.
6Resistencia a la erosión
El contenido de aluminio mejora la resistencia al agua de alta velocidad o a los flujos turbulentos.
7Temperatura de funcionamiento
Valor: hasta 300 °C. Adecuado para aplicaciones industriales y marinas a altas temperaturas.
8.Densidad
Valor: ~ 8,53 g/cm3 Densidad estándar para las aleaciones de latón, garantizando un peso manejable para las instalaciones.
Se aplicará la norma ASME SB111 C68700Certificaciones estándar
- B111: Especificación estándar para tubos condensadores sin costuras de cobre y aleación de cobre.
- EN 12451 Europeo: norma para tubos sin costuras de cobre y aleación de cobre para intercambiadores de calor.
- Las normas ISO 19688: Norma internacional para tubos sin costuras de aleación de cobre para intercambiadores de calor.
- BS2871 La tercera parte: Norma británica para tubos sin costuras para intercambiadores de calor y condensadores.
- Cumplimiento de la Directiva RoHS:Restricción de las sustancias peligrosas, garantizando un contenido mínimo de plomo para la seguridad.
- La NACE MR0175: Garantiza la idoneidad para entornos de servicio ácidos donde se requiere resistencia a la corrosión por H2S.
- Cumplimiento del DEP: Cumplimiento de la Directiva sobre equipos a presión para los sistemas a presión en Europa.
