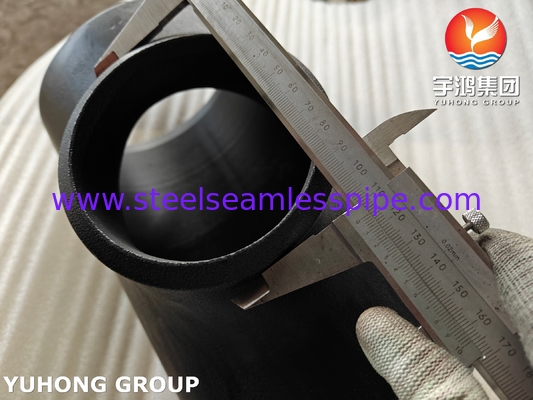

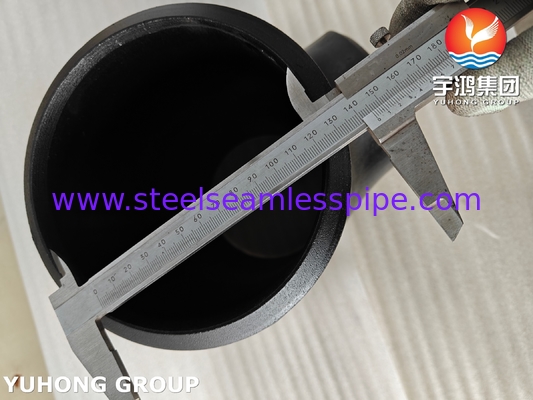

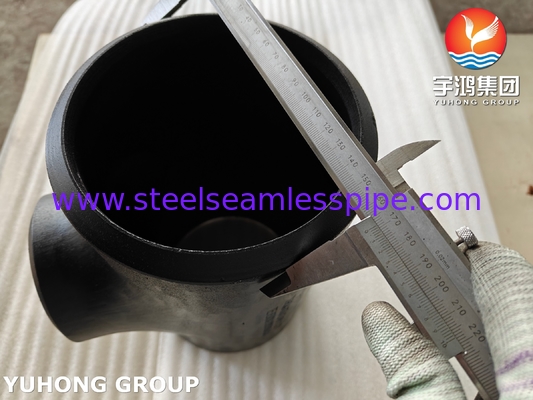

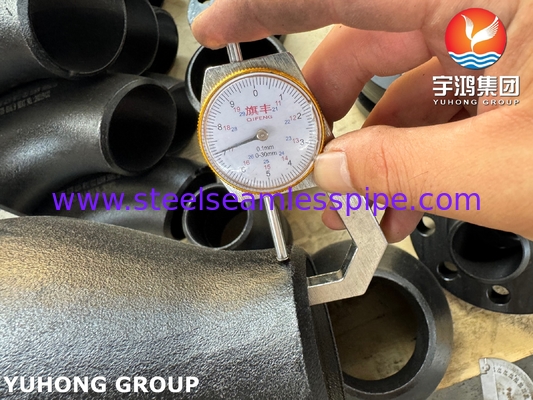

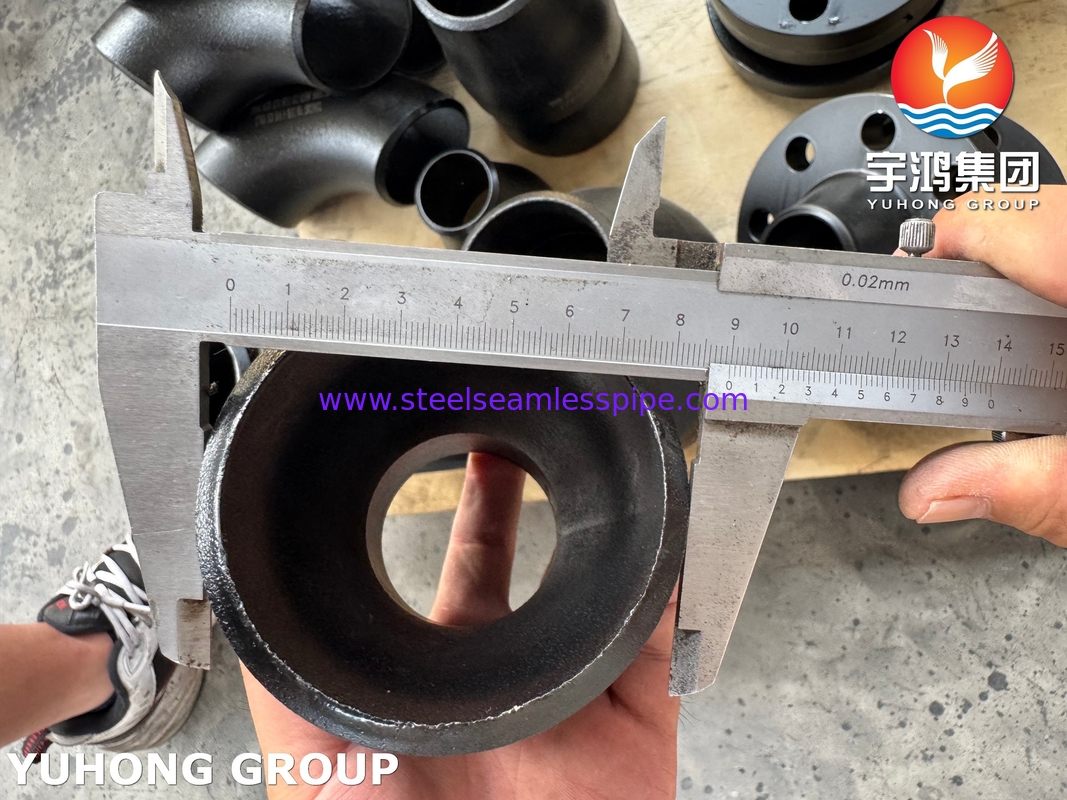

Las medidas de ensayo se basarán en los siguientes criterios:9

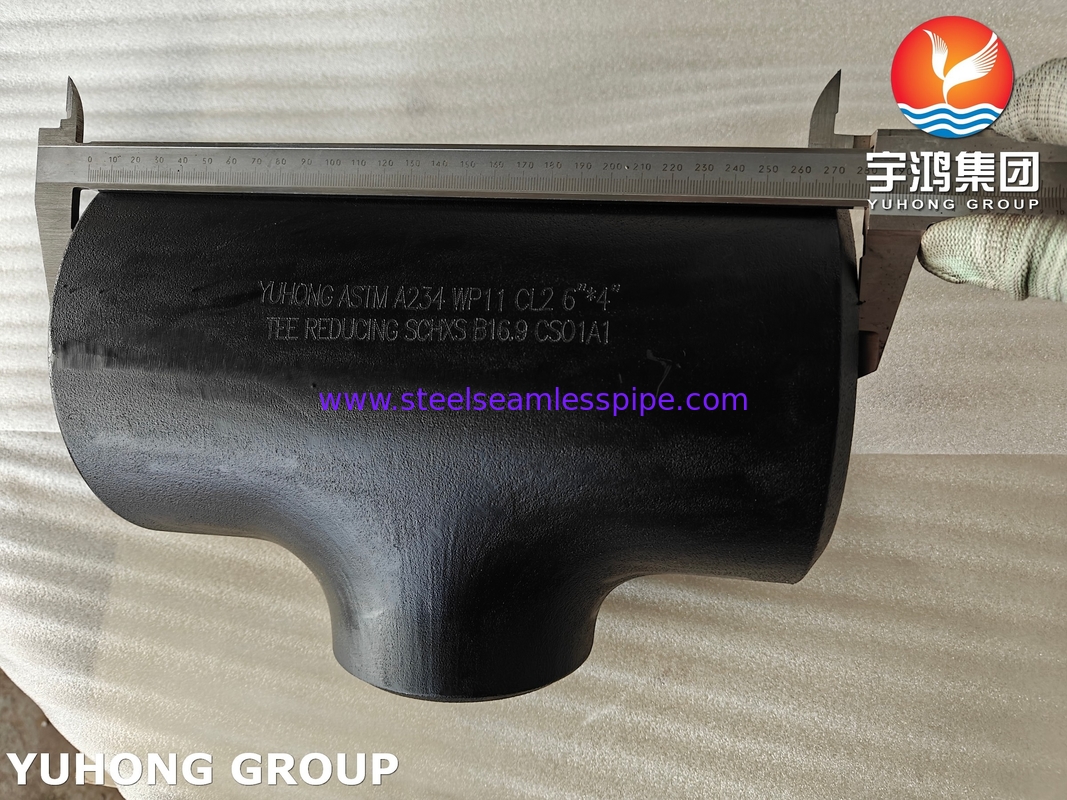

Accesorios de acero de aleación ASTM A234 WP11 CL2 soldados a tope para la industria química B16.9

ASTM A234 es una norma desarrollada por la Sociedad Americana para Pruebas y Materiales (ASTM) para accesorios de tubería soldados a tope de acero al carbono y acero de aleación utilizados en servicios de temperatura media a alta. Estos accesorios se utilizan principalmente en sistemas de tuberías en industrias como la petrolera, la química y la energética, especialmente en entornos que requieren resistencia a altas temperaturas y a la corrosión.

WP11 CL2 pertenece al acero de aleación de cromo molibdeno, en el que la adición de cromo (Cr) y molibdeno (Mo) mejora la resistencia a la corrosión por sulfuro y a la oxidación, y tiene buena resistencia a altas temperaturas, resistencia a la oxidación y resistencia a la fluencia. Por lo general, se utiliza en el rango de temperatura de -29 °C a 593 °C y es adecuado para condiciones de trabajo de alta temperatura y alta presión.

CL2 es la abreviatura de Clase 2, que representa los requisitos de tratamiento térmico y las propiedades mecánicas correspondientes de este grado de material. En términos de tratamiento térmico, los accesorios de tubería de aleación ASTM A234 WP11 CL2 deben normalizarse + templarse. La normalización se refiere a calentar el material a una temperatura apropiada por encima de la temperatura crítica y mantenerlo caliente, y luego enfriarlo en el aire, para refinar los granos, hacer que la estructura sea uniforme y mejorar las propiedades mecánicas de los accesorios de tubería; el revenido se refiere a recalentar el material a una temperatura por debajo de la temperatura crítica después de la normalización, generalmente en el rango de 1200 °F - 1350 °F / 650 °C - 730 °C, manteniéndolo caliente durante un período de tiempo, y luego enfriándolo a una velocidad adecuada. El enfriamiento generalmente se lleva a cabo en el aire, para reducir la dureza del material, eliminar la tensión interna y mejorar la tenacidad y la plasticidad.

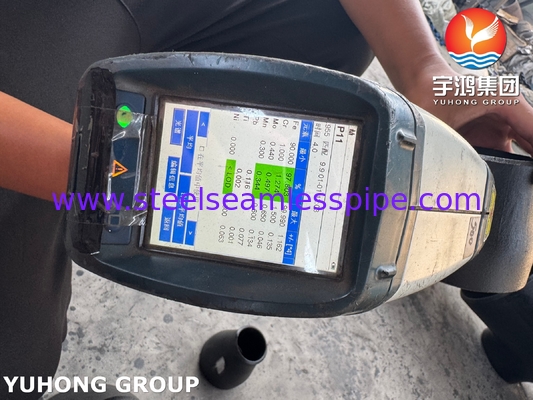

Accesorios de acero de aleación ASTM A234 WP11Requisitos químicos

WP11 se divide además en tres subcategorías según su composición: Clase 1, Clase 2 y Clase 3

Accesorios de acero de aleación ASTM A234 WP11 Propiedades mecánicas

Requisitos de fabricación y prueba de accesorios de acero de aleación ASTM A234 WP11

• Proceso de fabricación: Los accesorios de acero de aleación ASTM A234 WP11 CL2 se fabrican mediante procesos de conformado en caliente o en frío. Los tipos comunes de accesorios incluyen codos, tes, reductores, tapas, etc.
• Requisitos de tratamiento térmico: Los accesorios de acero de aleación ASTM A234 WP11 CL2 deben someterse a normalización o normalización+templado para eliminar la tensión residual y optimizar las propiedades mecánicas.
• Soldabilidad: Los accesorios de acero de aleación ASTM A234 WP11 CL2 requieren precalentamiento (recomendado 150-300 °C) y control de la temperatura entre capas durante la soldadura, y se requiere recocido de alivio de tensiones después de la soldadura.

Acero de aleación ASTM A234 WP11 CL2 en comparación con otros grados

Aplicación de accesorios de acero de aleación ASTM A234 WP11 CL2

Los accesorios de acero de aleación ASTM A234 WP11 CL2 se utilizan principalmente en sistemas de tuberías que necesitan soportar temperaturas y/o presiones medias a altas:

• Refinación de petróleo: atmosférica y al vacío, craqueo catalítico, hidroprocesamiento y otras unidades
• Petroquímica: craqueo de etileno, reformado y otras unidades
• Centrales térmicas: calderas, recalentadores, sistemas de tuberías de recalentamiento
• Sistemas de transporte de vapor
• Tuberías industriales que requieren un rendimiento superior al del acero al carbono
