1. Material del tubo base: A106 Gr.B
Estándar: ASTM A106 / ASME SA106.
Tipo: Tubería de acero al carbono sin costura.
Grado: B (Resistencia a la tracción/fluencia intermedia).
Propiedades:
- Buena resistencia a altas temperaturas (hasta ~450°C / 840°F).
- Buena soldabilidad y conformabilidad.
- Rentable.
- Limitación: Susceptible a la corrosión (oxidación) y a la oxidación (incrustación) a altas temperaturas sin protección; no apto para entornos corrosivos a menos que esté revestido o recubierto.

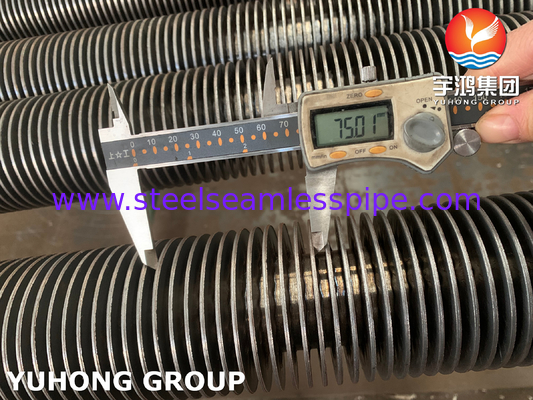

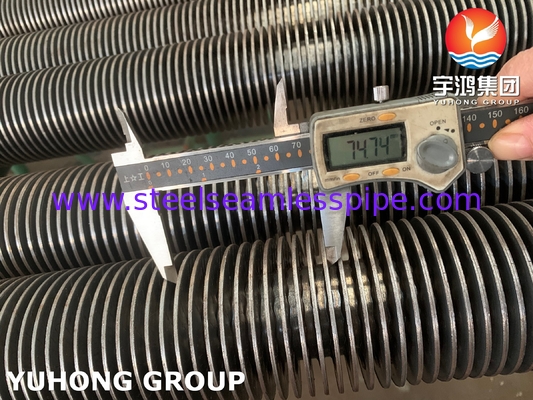

2. Tipo de aleta: Aleta sólida
Construcción:Las aletas están hechas de tiras sólidas de material (típicamente acero al carbono o, a veces, acero inoxidable para resistencia a la corrosión).
Fijación: Las aletas se sueldan continuamente (generalmente soldadura por resistencia, LFW o HFW) a lo largo de su base a la superficie exterior del tubo base. Esto crea una unión metalúrgica fuerte.
Ventajas:
Excelente transferencia de calor: El contacto directo metal con metal proporciona una resistencia térmica muy baja.
Alta resistencia mecánica y durabilidad: Resistente a la vibración, la erosión y los daños físicos.
Bueno para altas temperaturas: La unión soldada mantiene la integridad a temperaturas elevadas.
Limpiable: Las superficies lisas permiten una limpieza/barrido más fácil en comparación con las aletas empotradas.
Desventajas:Mayor costo que las aletas extruidas o empotradas.
Caída de presión ligeramente mayor que las aletas de perfil más bajo.

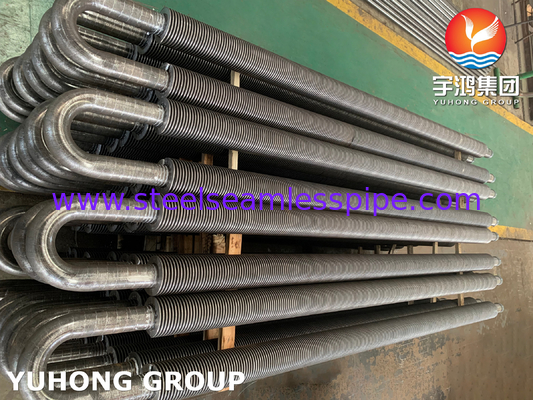

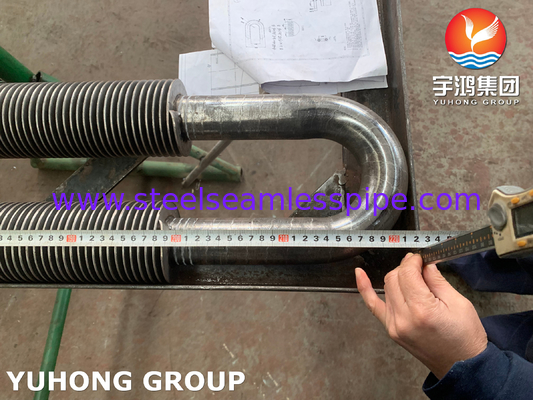

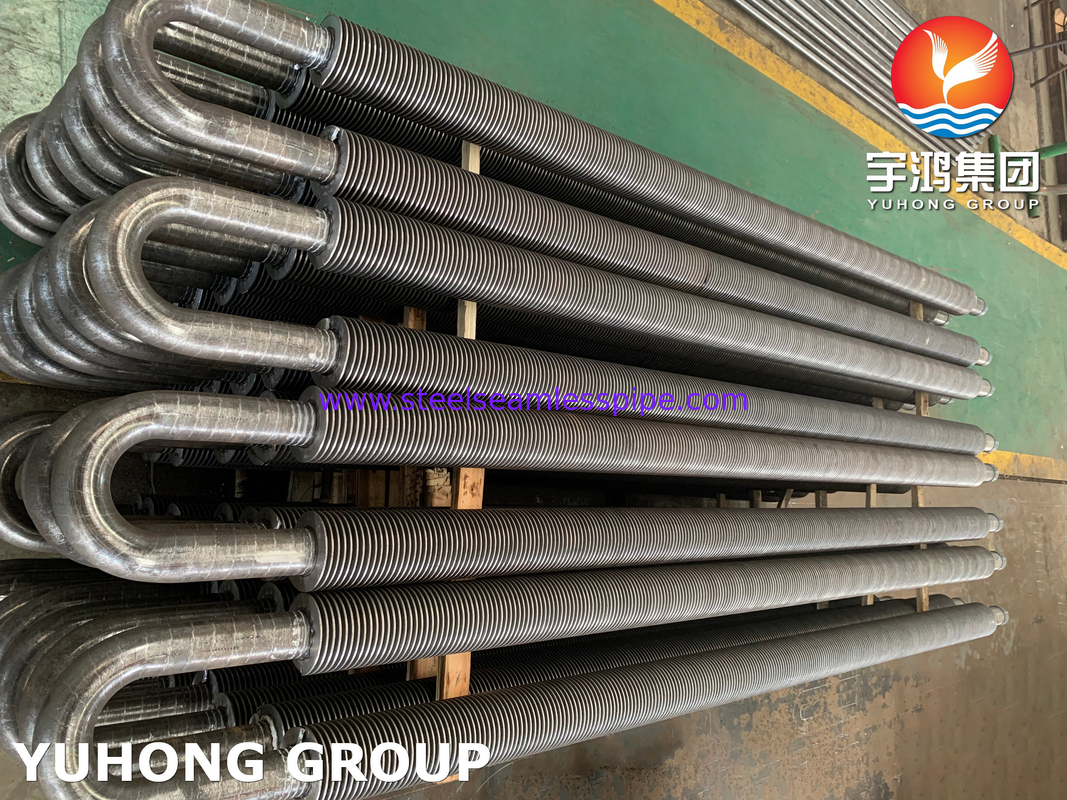

3. Configuración general del tubo: Tipo U
Forma: El tubo aleteado se dobla en forma de "U" cerrada (doblez de 180 grados).
Propósito:
Expansión térmica: Permite que el haz de tubos se expanda y contraiga libremente dentro de la carcasa de un intercambiador de calor sin inducir una tensión excesiva en las placas tubulares o los tubos.
Extracción del haz: Facilita la extracción de todo el haz de tubos de la carcasa para inspección, limpieza o mantenimiento.
Una sola placa tubular: Solo requiere una placa tubular en el extremo recto, lo que simplifica el diseño del colector/caja de canal en ese extremo.
Construcción: El proceso de doblado se produce después de que se fijan las aletas. Se requiere un equipo y técnicas de doblado cuidadosos para evitar dañar las aletas o comprometer la unión aleta-tubo en el ápice de la curva.
4. Resumen y aplicaciones típicas:
Un tubo de aleta sólida tipo U A106 Gr.B es un elemento de transferencia de calor robusto y de alto rendimiento diseñado para aplicaciones exigentes de alta temperatura donde la adaptación de la expansión térmica y la durabilidad son fundamentales. Sus características principales son:
Base de acero al carbono de alta temperatura: Para la integridad estructural bajo calor y presión.
Aletas sólidas soldadas duraderas: Para una transferencia de calor eficiente y confiable al aire/gas.
Configuración de curvatura en U: Para la expansión térmica sin estrés y un fácil mantenimiento.
Aplicaciones comunes:
Generadores de vapor de recuperación de calor (HRSG): Secciones de economizador, evaporador y sobrecalentador que recuperan el calor del escape de la turbina de gas.
Calentadores y hornos de proceso: Secciones de convección que transfieren calor de los gases de combustión al fluido del proceso.
Calderas de calor residual: Recuperación de calor de corrientes de proceso de alta temperatura.
Calentadores de aire / Precalentadores: Calentamiento del aire de combustión utilizando gases de escape.
Haces de tubos aleteados en intercambiadores de calor de carcasa y tubos: Donde el gas está en el lado de la carcasa y la expansión térmica es significativa.
Consideraciones clave:
Corrosión: A106 Gr.B requiere protección (por ejemplo, recubrimientos como aluminizado, aleteado con acero inoxidable, funcionamiento en gas seco/no corrosivo) en entornos con humedad, ácidos o azufre.
Oxidación: Formará incrustaciones a altas temperaturas; necesita consideración para el rendimiento a largo plazo.
Densidad de aletas: El número de aletas por pulgada/metro se elige en función de la limpieza del gas (potencial de ensuciamiento) y la transferencia de calor requerida frente a la caída de presión.
Radio de curvatura: La estrechez de la curvatura en U es fundamental y está definida por el diseño del intercambiador de calor y el diámetro del tubo.
