Resumen del producto
La tubería soldada ASME SB725 UNS N04400 es una tubería de aleación de níquel-cobre fabricada conMonel 400 / UNS N04400el material.
El producto está diseñado para sistemas de tuberías en los que se especifica una aleación níquel-cobre para aplicaciones corrosivas y mecánicas.La norma ASTM B725 cubre tubos soldados fabricados a partir de la norma UNS N04400 y especifica el suministro en condiciones soldadas y recocidas o soldadas y aliviadas de tensión..
La tubería se puede suministrar con diámetro exterior personalizado, espesor de pared, longitud, configuración del extremo de la tubería, condición de tratamiento térmico,y requisitos de inspección de acuerdo con la norma aplicable y la especificación del proyecto.
Material y norma
Se aplicarán los siguientes requisitos:
Norma de materiales:Se aplicarán los siguientes requisitos:
Calidad del material:No incluye productos de la categoría N2
Las demás:Monel 400
Tipo de material:Las aleaciones de níquel-cobre
Tipo de producto:Tubo de soldadura
Fabricación:Formación + soldadura + tratamiento térmico
La norma ASTM B725 cubre específicamentecon un contenido de sodio en peso superior o igual a 10%, pero no superior a 15% en peso, incluida la norma UNS N04400. La norma abarca los tubos destinados a la corrosión general y las aplicaciones mecánicas.
No se incluye en la lista de productos de la Unión.
Las aleaciones de níquel-cobre
La norma UNS N04400 es comúnmente conocida comoMonel 400, una aleación de níquel y cobre.
La composición del material se caracteriza por un alto contenido de níquel y un rango de cobre de aproximadamente28.0 ¥ 34,0%La página del producto actual enumera el níquel en≥ 63,0%y cobre en28.0 ¥ 34,0%.
Composición química típica
| El elemento |
Requisito de la norma N04400 de las Naciones Unidas |
| ¿ Qué? |
≥ 63,0% |
| Cu |
28.0 ¥ 34,0% |
| Fe |
≤ 2,5% |
| En |
≤ 2,0% |
| Sí, sí. |
≤ 0,5% |
| C. Las |
≤ 0,30% |
| El S |
≤ 0,024% |
Los valores de aceptación exactos deben seguir siempre la edición aplicable de ASTM B725 / ASME SB725 y la especificación de compra.
Fabricación de tubos soldados
Formación de bandas
La banda de aleación níquel-cobre se forma en forma de tubo cilíndrico con dimensiones controladas.
Soldadura longitudinal
La costura longitudinal se soldará mediante un proceso de soldadura controlado adecuado para la aleación níquel-cobre.
El producto ASTM B725 es específicamente untubo soldado, que lo distingue de los productos para tuberías sin costura UNS N04400 cubiertos por otras especificaciones ASTM/ASME.
Tratamiento térmico
De acuerdo con la condición de suministro aplicable, la tubería puede suministrarse como:
- Saldados y recocidos
- Saldados y aliviados de tensión
La condición específica de tratamiento térmico debe indicarse en la orden de compra y verificarse en relación con la especificación aplicable.
Especificaciones disponibles
La información actual sobre el producto enumera la siguiente gama disponible:
| Parámetro |
Especificación |
| Estándar |
Se aplicarán las siguientes medidas: |
| Grado |
No incluye productos de la categoría N2 |
| De aleación |
Monel 400 |
| Tipo de tubería |
Saldados |
| - ¿ Qué? |
1/2" ¢ 24" |
| espesor de la pared |
SCH 5S a SCH XXS |
| Duración |
SRL / DRL / longitud de corte |
| Finalidad del tubo |
Fin plano / extremo inclinado |
| No traducción |
UT / RT / PT / PMI |
El rango OD y el calendario enumerados se basan en los datos actuales del producto; el tamaño disponible real debe confirmarse con los requisitos de dimensión B725 aplicables y la especificación del proyecto.
La ASTM B725 también identifica las tablas 5S, 10S y 40S a través de tamaños nominales de tuberías de 30 pulgadas dentro de su ámbito de aplicación, con otras dimensiones posibles cuando se cumplen los requisitos de la especificación.
Propiedades mecánicas
Para la página del producto, recomiendoNo mezclar los valores mínimos normalizados con los valores de referencia genéricos del sector.
En la página actual se indica la siguiente referencia para el material recocido:
| Condición |
Resistencia a la tracción |
Fuerza de rendimiento |
Elongado |
| Las demás: |
≥480 MPa |
≥195 MPa para una DTO ≤127 mm |
≥ 35% |
| Las demás: |
≥480 MPa |
≥170 MPa para una DO >127 mm |
≥ 35% |
| Alivio del estrés |
≥ 585 MPa |
≥380 MPa |
≥15% |
Estos valores se presentan en la página del producto existente, pero para el sitio web final recomiendo etiquetarlos claramente comoRequisitos mecánicos especificados en la norma ASME SB725, después de comprobar la edición exacta aplicable y el tamaño del producto.
Servicio de corrosión
Servicio de Marina
El Monel 400 se asocia ampliamente con equipos marinos y relacionados con el agua de mar debido a su composición níquel-cobre y comportamiento de corrosión.
Las aplicaciones potenciales incluyen:
- Tubo de agua de mar
- Tubería de procesos marinos
- Sistemas de refrigeración de agua de mar
- Los intercambiadores de calor marinos
- Equipo en alta mar
Sin embargo, la idoneidad real del material debe determinarse de acuerdo con:química del agua de mar, temperatura, velocidad, contenido de oxígeno y condiciones de diseño, en lugar de simplemente afirmar que la aleación es adecuada para todos los entornos marinos.
Aplicaciones químicas y petroquímicas
La norma UNS N04400 puede considerarse para entornos químicos reductivos y corrosivos específicos.
Las aplicaciones potenciales incluyen:
- Tubo para el procesamiento químico
- Equipo relacionado con el ácido fluorhídrico
- Procesamiento petroquímico
- Tubo para fluidos corrosivos
- Equipo químico industrial
La información existente sobre el producto identifica específicamente la alquilación de HF, el procesamiento químico y la ingeniería marina entre las aplicaciones objetivo.
Aplicaciones de petróleo y gas
Para los proyectos de petróleo y gas, el producto puede colocarse alrededor detuberías de servicio corrosivasen lugar de simplemente decir tubo de petróleo y gas.
Las aplicaciones potenciales incluyen:
- Proceso de tuberías
- Transporte de fluidos corrosivos
- Tubería en alta mar
- Sistemas de inyección química
- Equipo de proceso especializado
Para el servicio ácido u otras condiciones de petróleo y gas muy específicas, la selección del material debe verificarse en función de la especificación del proyecto aplicable y de los requisitos del servicio ácido.
Inspección y ensayo
Las opciones de inspección disponibles pueden incluir:
Inspección dimensional

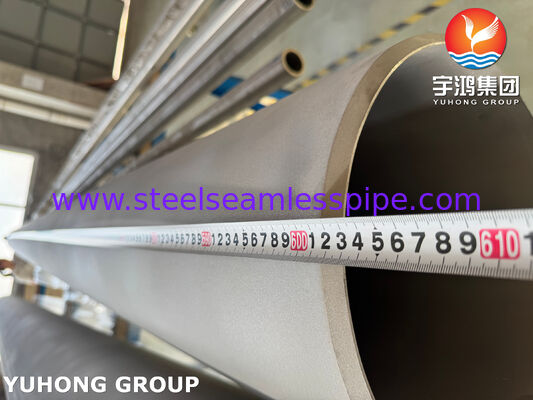

- Diámetro exterior

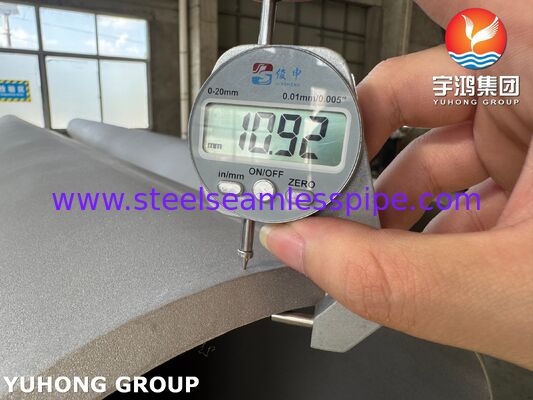

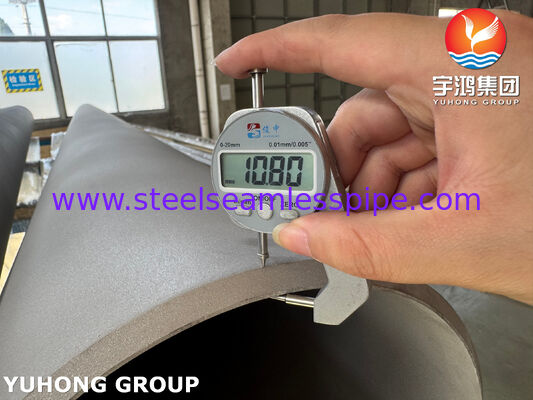

- espesor de la pared
- Duración
- Rondaje
- La rectitud
- Dimensiones del extremo del tubo
Inspección de soldadura
Dependiendo de las especificaciones de compra:
- Pruebas radiográficas
- Pruebas ultrasónicas (UT)
- Pruebas de penetración de líquido (PT)
Verificación de los materiales
- Composición química
- Propiedades mecánicas
- PMI
- Trazabilidad del número de calor
Las listas de datos de productos existentesUT, RT, PT y PMIlas opciones de EAD/inspección disponibles.
Superficie y extremos de tubería
Los extremos de las tuberías
Configuraciones disponibles:
- El final es claro.
- Finalidad inclinada
Superficie
El estado final de la superficie puede especificarse de acuerdo con:
- Condición de fabricación
- Tratamiento térmico
- Requisito de limpieza
- Especificación del proyecto
Para las tuberías soldadas con aleación de níquel, los requisitos de inspección de la superficie y de la zona de soldadura deben indicarse por separado de la condición general de la superficie de la tubería.
Control de calidad
El proceso de fabricación e inspección puede incluir:
- Verificación de la materia prima
- Trazabilidad del número de calor
- Inspección de las dimensiones de las tiras/placas
- Formación de la inspección
- Inspección de las costuras de soldadura
- Verificación del tratamiento térmico
- Inspección dimensional
- No traducción
- PMI cuando se especifique
- Documentación final
El alcance de la inspección debe ajustarse a los requisitos aplicables de la norma ASME SB725 y a la orden de compra del cliente.
