Las partes de las válvulas de acero inoxidable y de acero inoxidable de acero inoxidable
Resumen del producto

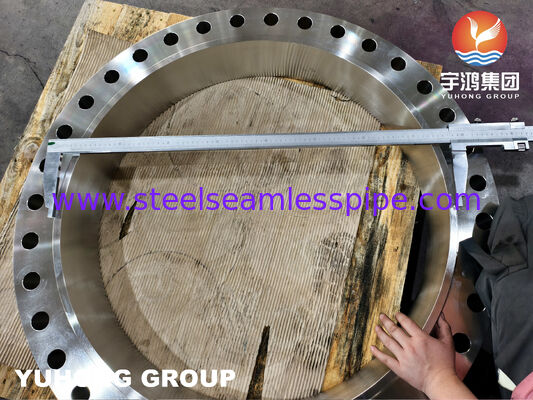

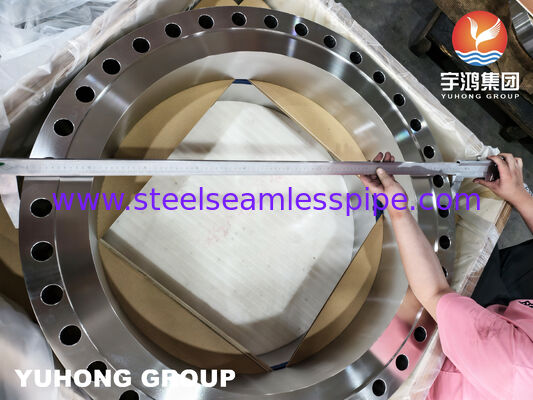

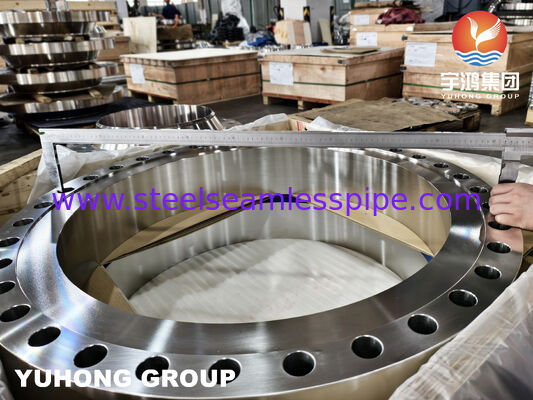

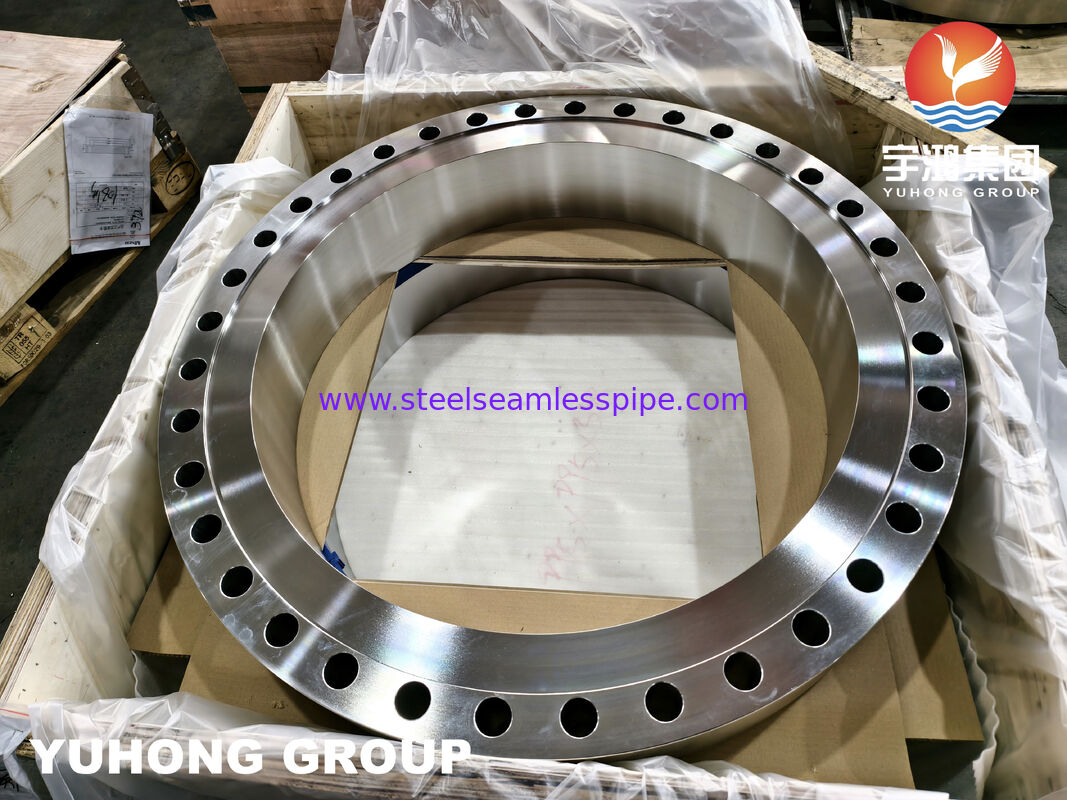

Flanca con cuello de soldadura forjado F316L para tuberías de alta resistencia a la corrosión
ASTM A182 F316L WNRF (Weld Neck Raised Face) Flange is a forged stainless steel flange manufactured for pressure piping systems requiring excellent corrosion resistance and reliable mechanical performance. Producido de acuerdo con las especificaciones ASTM A182/ASME SA182,la brida presenta un diseño de eje largo cónico que proporciona una distribución de tensión suave y una mayor resistencia de conexión para aplicaciones de alta presión y alta temperatura.
El bajo contenido de carbono del F316L reduce el riesgo de precipitación de carburo de cromo después de la soldadura, por lo que es adecuado para sistemas de tuberías soldadas expuestas a entornos corrosivos.Con una resistencia excelente a los medios que contienen cloruro, ácidos y fluidos de proceso químicos, ASTM A182 F316L Weld Neck Raised Face Flanges se utilizan ampliamente en el procesamiento químico, petroquímico, marino, offshore y sistemas de tuberías industriales.
Especificaciones técnicas
|
Punto de trabajo
|
Especificación
|
|
Nombre del producto
|
Las partes de las válvulas de acero inoxidable y de acero inoxidable de acero inoxidable
|
|
Estándar
|
Se aplicarán los siguientes requisitos:
|
|
Calidad del material
|
F316L / UNS S31603 Las condiciones de las condiciones de trabajo
|
|
Tipo de brida
|
Se aplicará el método de calibración de las emisiones de gases de efecto invernadero en el caso de las emisiones de gases de efecto invernadero.
|
|
Proceso de fabricación
|
Las demás
|
|
Nivel de presión
|
Clase 150 ¢ 2500
|
|
Rango de tamaño
|
NPS 1/2" ′′24" (Tamaños más grandes disponibles)
|
|
Tipo de cara
|
Cara levantada (RF)
|
|
Tipo de conexión
|
Soldadura de traseros
|
|
Tratamiento térmico
|
Solución recocida
|
|
Finalización de la superficie
|
Mecanizado / acabado liso
|
|
Norma de perforación
|
Se aplicará la norma ASME B16.5 / ASME B16.47
|
|
Pruebas
|
PMI, inspección de dimensiones, ensayo de presión
|
|
Certificación
|
EN 10204 3.1 MTC Disponible
|
Composición química
|
El elemento
|
Contenido (%)
|
|
El carbono (C)
|
≤ 0030
|
|
El cromo (Cr)
|
16.0 ¢ 18.0
|
|
El níquel (Ni)
|
10.0 ¢14.0
|
|
El molybdeno (Mo)
|
2.0 ¥3.0
|
|
Manganeso (Mn)
|
≤ 2 años00
|
|
El silicio (Si)
|
≤ 100
|
|
Fósforo (P)
|
≤ 0045
|
|
El sulfuro (S)
|
≤ 0030
|
|
El hierro (Fe)
|
Saldo de las cuentas
|
Propiedades mecánicas
|
Propiedad
|
Requisito
|
|
Resistencia a la tracción
|
≥ 485 MPa
|
|
Fuerza de rendimiento
|
≥ 170 MPa
|
|
Elongado
|
≥ 30%
|
|
Dureza
|
≤ 95 HRB
|
Características del producto
- Excelente resistencia a la corrosión
La adición de molibdeno mejora la resistencia a la corrosión de las fendas y las grietas, especialmente en ambientes que contienen cloruro, como el agua de mar,Fluidos de procesamiento químico y sistemas de refrigeración industrial.
- Material con bajo contenido de carbono F316L
El bajo contenido de carbono minimiza la sensibilización durante los procesos de soldadura, lo que hace que el F316L sea adecuado para aplicaciones de tuberías soldadas que requieren una mejor resistencia a la corrosión después de la fabricación.
- Diseño de cuello de soldadura fuerte
El cubo largo cónico proporciona una transición gradual de la tensión de la brida a la tubería, reduciendo la concentración de tensión y mejorando la fiabilidad de la conexión en los sistemas de tuberías a presión.
- Proceso de fabricación forjado
La forja mejora la densidad del material y la consistencia mecánica en comparación con los productos de bridas fundidas, lo que hace que las bridas forjadas F316L sean adecuadas para aplicaciones de presión exigentes.
- Disponibilidad de clase de presión amplia
Disponible en clases de presión de la clase 150 a la clase 2500 según los requisitos del proyecto.
Ventajas del diseño de la brida WNRF
-
Apto para sistemas de tuberías de alta presión
-
Mejor distribución de las tensiones en comparación con las bridas deslizantes
-
Reducción de la turbulencia en la conexión de tuberías
-
Apta para el servicio a altas temperaturas
-
Compatible con una instalación de soldadura por trasero
-
Comúnmente utilizado en tuberías de procesos críticos
Las dimensiones disponibles
|
Parámetro
|
Rango de acción
|
|
Tamaño
|
NPS 1/2" ′′24"
|
|
Clase de presión
|
150 / 300 / 600 / 900 / 1500 / 2500
|
|
Enfrentado
|
RF, FF, RTJ (opcional)
|
|
Tipo de perforación
|
Estándar / Personalizado
|
|
Compatibilidad de los horarios
|
SCH 5S XXS
|
|
Diseño personalizado
|
Disponible
|
Aplicaciones
Las bridas ASTM A182 F316L WNRF se utilizan ampliamente en:
-
Instalaciones de procesamiento de productos químicos
-
Instalaciones petroquímicas
-
Oleoductos y gasoductos
-
Plataformas offshore
-
Ingeniería marina
-
Equipo farmacéutico
-
Sistemas de procesamiento de alimentos
-
Instalaciones de desalinización
-
Generación de energía
-
Instalaciones de tratamiento de agua
-
Producción de tuberías de procesos industriales
Inspección y ensayo
-
Identificación positiva del material (PMI)
-
Análisis de la composición química
-
Pruebas de propiedades mecánicas
-
Inspección dimensional
-
Inspección visual
-
Inspección de acabado de la superficie
-
Pruebas por ultrasonido
-
Pruebas de penetración de líquido
-
Inspección por parte de terceros
Por qué elegir las bridas YUHONG F316L WNRF
-
Fabricado de acuerdo con ASTM A182 / ASME SA182
-
Construcción de acero inoxidable forjado F316L
-
Apto para entornos corrosivos y que contengan cloruro
-
Disponible en varias clases de presión y dimensiones
-
PMI y documentación de inspección disponibles
-
Soluciones de bridas personalizadas apoyadas para proyectos industriales
Preguntas frecuentes
- ¿Qué es la brida ASTM A182 F316L WNRF?
La brida ASTM A182 F316L WNRF es una brida de cuello de soldadura de acero inoxidable forjado con cara elevada fabricada para sistemas de tuberías a presión que requieren resistencia a la corrosión y resistencia mecánica.
- ¿Cuál es la diferencia entre la brida F316 y F316L?
El F316L tiene un contenido de carbono más bajo que el F316, lo que reduce el riesgo de sensibilización después de la soldadura y mejora la resistencia a la corrosión en aplicaciones soldadas.
- ¿Por qué usar una brida de cuello de soldadura en lugar de una brida de deslizamiento?
Las bridas de cuello de soldadura proporcionan una mejor distribución de la tensión y se prefieren para sistemas de tuberías de alta presión, alta temperatura y críticos.
- ¿Qué clases de presión están disponibles?
Las bridas F316L WNRF están comúnmente disponibles en las clases 150, 300, 600, 900, 1500 y 2500.
- ¿Se pueden suministrar dimensiones personalizadas?
Sí, se pueden suministrar tamaños personalizados, patrones de perforación, tipos de cara y requisitos especiales según las especificaciones del proyecto.
