Tubo de haz tubular para intercambiador de calor doblado en U sin costura trefilado en frío ASTM A179 para equipos de carcasa y tubos

Los tubos para intercambiadores de calor sin soldadura ASTM A179 en forma de U son tubos de acero de bajo carbono trefilados en frío formados en forma de U para su uso en intercambiadores de calor de carcasa y tubos, condensadores y equipos similares de transferencia de calor. El material del tubo cumple con la norma ASTM A179/A179M, sujeto a la edición especificada y los requisitos de compra. La configuración de curva en U permite conectar ambos extremos del tubo en la placa tubular al tiempo que se acomoda la disposición de tubos requerida dentro del intercambiador.

Estos tubos son adecuados para diseños de intercambiadores de calor donde se especifica una disposición de curva de retorno y el tubo de acero de bajo carbono cumple con los requisitos del proceso. La configuración en forma de U puede acomodar la expansión térmica a lo largo de la longitud del tubo, al tiempo que elimina la necesidad de una conexión de retorno separada dentro del circuito del tubo. El rendimiento real depende de las dimensiones del tubo, el radio de curvatura, el espesor de la pared, la temperatura de operación, la presión, la compatibilidad de fluidos y el diseño del intercambiador.

Para la adquisición de proyectos, especifique el diámetro exterior del tubo, el espesor de la pared, el radio de la curva en U, la longitud de las patas rectas, la geometría de la curva, la cantidad y los requisitos de inspección aplicables. La calidad de la curva y la precisión dimensional son particularmente importantes cuando los tubos deben encajar en una placa tubular existente o reemplazar tubos dañados durante la retubulación del intercambiador. El cumplimiento del material y la aceptación de la curva deben verificarse con la especificación de compra aplicable.

Los tubos en forma de U ASTM A179 pueden especificarse para:

• Intercambiadores de calor de carcasa y tubos.
• Condensadores industriales.
• Equipos de transferencia de calor de proceso.
• Sistemas de servicios públicos de refinerías y petroquímicos.
• Tubos de repuesto para diseños de intercambiadores de calor compatibles.

Para proyectos de retubulación, confirme las dimensiones originales del tubo, el radio de curvatura, la longitud de las patas rectas, la disposición de los tubos y la especificación del material antes de realizar el pedido. Una geometría de curva incorrecta puede impedir la instalación adecuada o afectar el ajuste del haz de tubos.

• Norma de material: ASTM A179/A179M, según se especifique en la orden de compra.
• Material del tubo: Acero de bajo carbono trefilado en frío sin soldadura.
• Configuración del producto: Tubo para intercambiador de calor en forma de U.
• Dimensiones del tubo: Diámetro exterior y espesor de pared según especificación.
• Geometría de la curva: Radio y longitudes de las patas según el dibujo aprobado o el programa de tubos.
• Inspección: Pruebas de materiales, verificaciones dimensionales y exámenes adicionales según lo requiera la especificación y orden aplicable.

ASTM A179 cubre los requisitos básicos de los tubos. La geometría de la curva en U, el tratamiento térmico posterior a la curvatura, la inspección de la curva y otros requisitos especiales deben definirse por separado cuando sea aplicable.

Para equipos nuevos y haces de tubos de repuesto, la siguiente información debe confirmarse antes de la producción:

• Diámetro exterior del tubo y espesor de pared especificado.
• Radio de curvatura de la línea central.
• Longitud de las patas rectas en ambos lados de la curva.
• Longitud total del tubo y tolerancias dimensionales.
• Orientación de la curva requerida y referencias de dibujo.
• Tratamiento térmico posterior a la curvatura y requisitos de inspección, si son aplicables.

Para proyectos de reemplazo, el suministro del dibujo original del tubo o una especificación de muestra dimensionada puede ayudar a reducir los problemas de ajuste durante la instalación.

Los requisitos de inspección deben acordarse antes de la confirmación del pedido. Dependiendo de la especificación de compra y el alcance real del suministro, la documentación de calidad puede incluir:

• Certificado de Prueba de Material (MTC).
• Registros de pruebas de composición química y propiedades mecánicas.
• Dureza, aplanamiento, abocardado u otras pruebas requeridas por la especificación de tubo aplicable.
• Inspección dimensional del diámetro del tubo, espesor de la pared, radio de curvatura y longitud de las patas.
• Pruebas hidrostáticas u otras pruebas especificadas, según corresponda.
• Inspección adicional o presencia de terceros cuando se acuerde.

El tratamiento térmico posterior a la curvatura, las pruebas no destructivas, el PMI y la inspección especial no deben asumirse como incluidos a menos que se requieran y confirmen explícitamente.

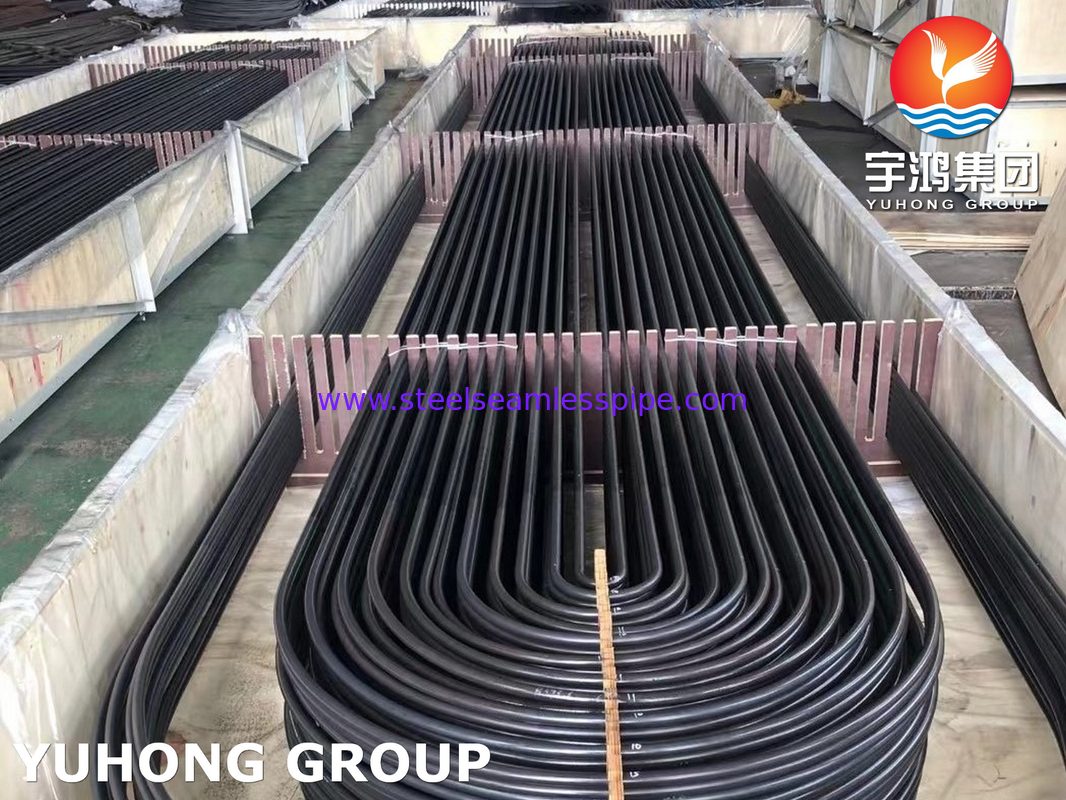

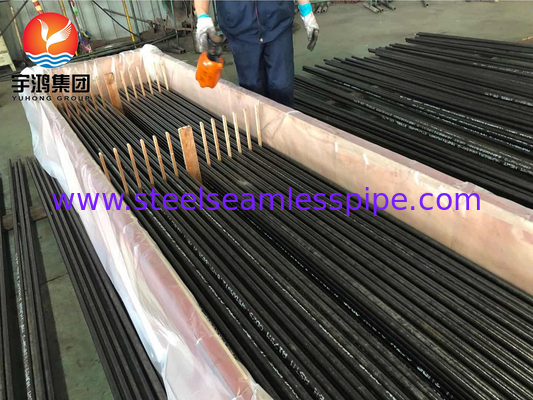

Los tubos en forma de U generalmente se empaquetan en cajas de madera adecuadas, marcos de acero u otros embalajes de exportación protectores según la longitud del tubo, la geometría de la curva, la cantidad del pedido y los requisitos de transporte. Se deben organizar soportes para minimizar la deformación, el impacto y el daño superficial durante la manipulación y el envío.

El embalaje, la identificación del tubo, la documentación de exportación, el puerto FOB y el cronograma de entrega deben confirmarse en la cotización.

El MOQ y el tiempo de entrega dependen de las dimensiones del tubo, el radio de curvatura, la longitud de las patas, la cantidad, los requisitos de producción y el alcance de la inspección.

Para una cotización, proporcione:

• Requisito de material ASTM A179/A179M.
• Diámetro exterior y espesor de pared del tubo.
• Radio de curva en U y longitud de patas rectas.
• Cantidad y geometría de tubo requerida.
• Dibujo o programa de tubos, si está disponible.
• Requisitos de tratamiento térmico e inspección.
• Destino, Incoterms preferidos y fecha de entrega requerida.

Solicitar Cotización: Envíe su programa de tubos o dibujo para confirmar la viabilidad técnica, el precio, el MOQ, el tiempo de entrega, los documentos de inspección y los arreglos de envío.
