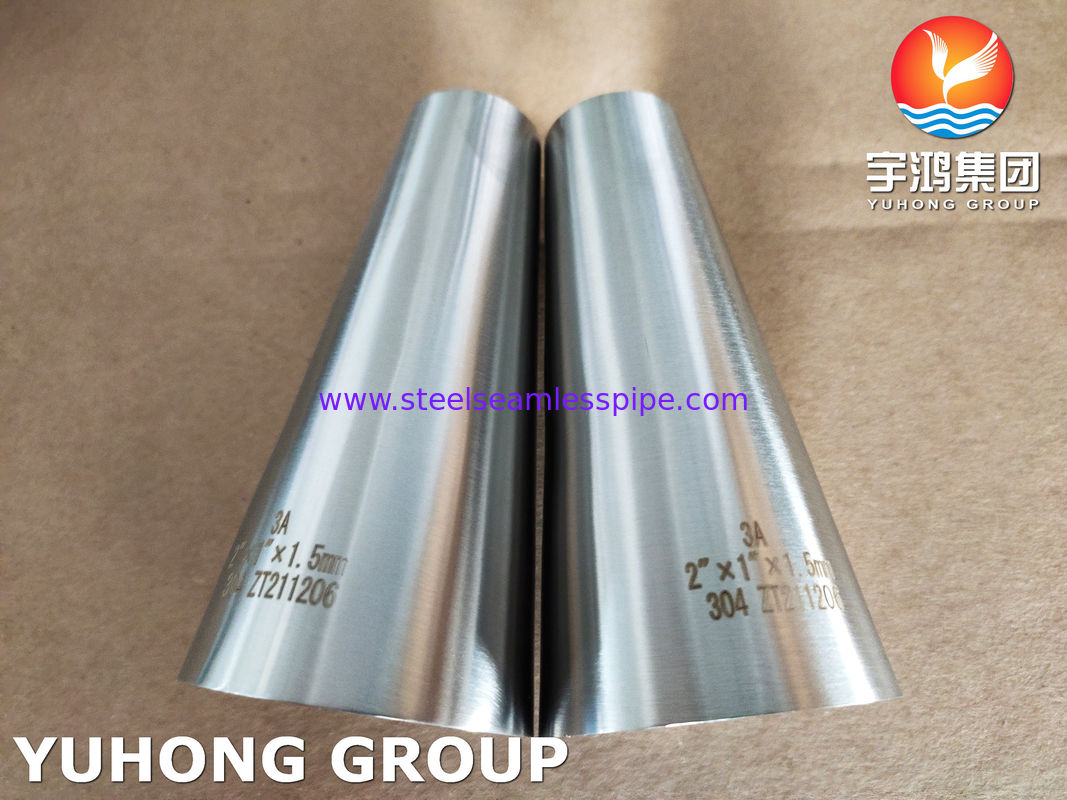

3-A SS304 Reductor Concéntrico Sanitario
Descripción General del Producto
Transición de Flujo Higiénica para Tuberías de Proceso Sanitarias
El Reductor Concéntrico Sanitario SS304 está diseñado para proporcionar una transición suave de diámetro en sistemas de tuberías higiénicas, manteniendo al mismo tiempo características de flujo y limpieza consistentes. Fabricado con tubería de acero inoxidable ASTM A270, presenta soldadura de precisión, pulido controlado y precisión dimensional adecuada para aplicaciones sanitarias. La tubería sanitaria ASTM A270 soporta acabados superficiales especiales para servicios lácteos, alimentarios y farmacéuticos.
Disponible con extremos de soldadura o extremos de abrazadera, el reductor es adecuado para procesamiento de alimentos, producción de bebidas, instalaciones lácteas, plantas farmacéuticas y sistemas de biotecnología. El pulido interno y externo se puede personalizar para cumplir con los requisitos de acabado superficial del proyecto.
Especificaciones Técnicas
|
Artículo
|
Especificación
|
|
Nombre del Producto
|
Reductor Concéntrico Sanitario SS304
|
|
Material
|
ASTM A270 TP304 / UNS S30400
|
|
Estándar
|
3-A, ASTM A270, SMS, DIN, ISO, ASME BPE
|
|
Tipo de Producto
|
Reductor Concéntrico
|
|
Conexión
|
Extremo de Soldadura / Extremo de Abrazadera
|
|
Proceso de Fabricación
|
Conformado de Tubo y Soldadura TIG Automática
|
|
Acabado Superficial
|
BA, MP o EP
|
|
Rugosidad Superficial
|
Valor Ra Personalizado
|
|
Rango de Tamaños
|
DN10–DN200 (Personalizable)
|
|
Inspección
|
PMI, Inspección Dimensional, Prueba de Rugosidad Superficial
|
|
Certificación
|
EN 10204 3.1
|
3A Pulido EspejoAccesoriosCaracterísticas del Producto
- Transición de Flujo Higiénica
El diseño concéntrico mantiene un flujo uniforme al tiempo que minimiza la turbulencia durante la reducción de diámetro.
- Acabado Superficial Controlado
El pulido mecánico o el electropulido ayudan a mejorar la limpieza y reducen la retención de producto.
- Construcción de Soldadura de Alta Calidad
La soldadura TIG automática proporciona una integridad de soldadura y una precisión dimensional consistentes.
Diseñado para sistemas de procesos higiénicos que requieren procedimientos efectivos de Limpieza in situ (CIP) y Esterilización in situ (SIP).
- Amplia Compatibilidad de Estándares
Disponible según las dimensiones de 3-A, ASME BPE, SMS, DIN e ISO.
Aplicaciones del Reductor Concéntrico 3-A SS304
-
Sistemas de Procesamiento Lácteo
-
Líneas de Producción de Bebidas
-
Fabricación Farmacéutica
-
Instalaciones de Biotecnología
-
Equipos de Procesamiento de Alimentos
-
Procesamiento Cosmético
-
Sistemas de Agua Purificada
-
Tuberías de Proceso Limpias
Estándares Equivalentes
|
Estándar
|
Descripción
|
|
3-A
|
Estándar Higiénico para Lácteos
|
|
ASME BPE
|
Equipos de Bioprocesos
|
|
SMS
|
Estándar Sueco para Lácteos
|
|
DIN 11850 / DIN 11866
|
Sistema de Tuberías Higiénicas
|
|
ISO 2037
|
Tuberías Higiénicas de Acero Inoxidable
|
Inspección y Pruebas
-
PMI
-
Medición de Rugosidad Superficial
-
Inspección Visual de Soldadura
-

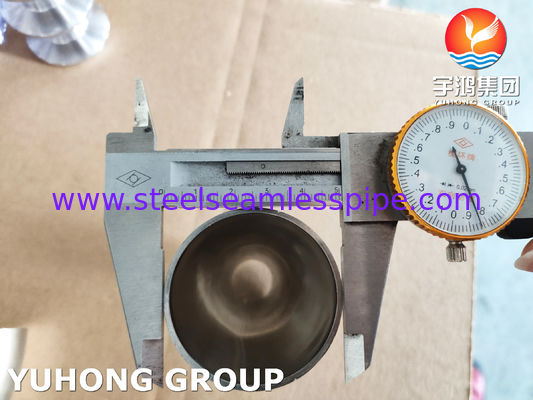

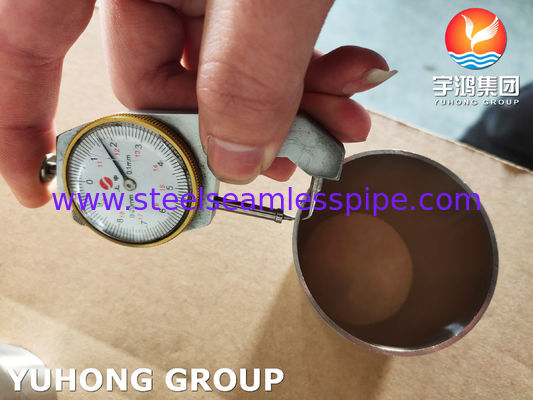

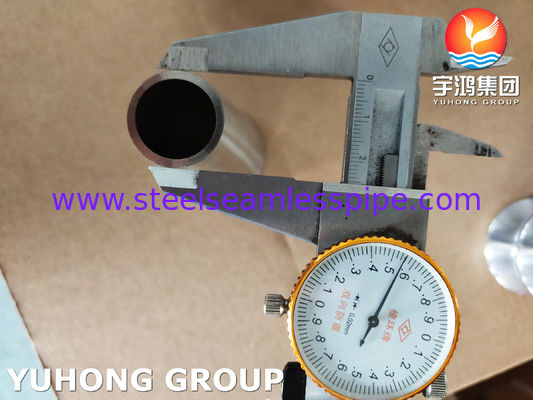

Inspección Dimensional
-
Medición de Ferrita (Opcional)
-
Certificación EN 10204 3.1
Atributos Personalizados Recomendados
|
Atributo
|
Valor
|
|
Designación del Material
|
ASTM A270 TP304 / UNS S30400
|
|
Configuración del Accesorio
|
Reductor Concéntrico
|
|
Clasificación del Acabado Superficial
|
BA / MP / EP
|
|
Rugosidad Superficial Interna
|
Valor Ra Personalizado
|
|
Configuración de Conexión
|
Extremo de Soldadura o Extremo de Abrazadera
|
|
Cumplimiento Higiénico
|
3-A, ASME BPE, SMS, DIN
|
|
Limpieza
|
Compatible con CIP y SIP
|
|
Compatibilidad de Procesos
|
Alimentos, Lácteos, Bebidas, Farmacéutica y Biotecnología
|
Preguntas Frecuentes
1. ¿Para qué se utiliza un reductor concéntrico sanitario?
Proporciona una transición suave entre diferentes diámetros de tubo manteniendo condiciones de flujo higiénicas.
2. ¿Qué acabados superficiales están disponibles?
Recocido Brillante (BA), Pulido Mecánico (MP) y Electropulido (EP).
3. ¿Se puede suministrar pulido personalizado?
Sí. Los valores Ra internos y externos se pueden producir según las especificaciones del proyecto.
4. ¿Qué tipos de conexión están disponibles?
Los extremos de soldadura y los extremos de abrazadera están disponibles según el sistema de tuberías.
Reductor Concéntrico vs. Reductor Excéntrico
|
Característica
|
Reductor Concéntrico
|
Reductor Excéntrico
|
|
Patrón de Flujo
|
Simétrico
|
Desplazado
|
|
Instalación
|
Líneas Verticales
|
Líneas Horizontales
|
|
Aplicación Típica
|
Sistemas de Procesos Higiénicos
|
Succión y Drenaje de Bombas
|
Guía de Acabado Superficial Higiénico
|
Acabado
|
Aplicación Típica
|
|
BA
|
Tuberías higiénicas generales
|
|
MP
|
Alimentos y Bebidas
|
|
EP
|
Farmacéutica y Biotecnología
|
