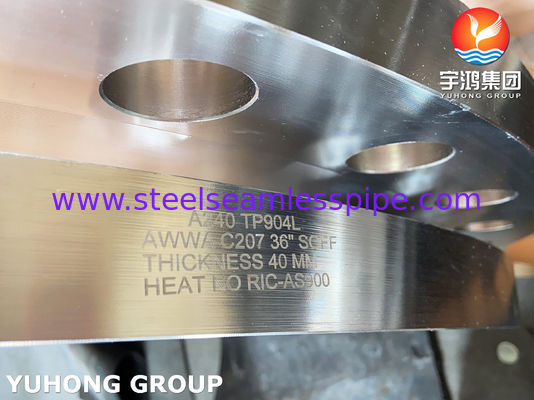

Brida deslizante fabricada en placa SS904L ASTM A240 con cara plana AWWA C207 y dimensiones personalizadas

La brida de deslizamiento fabricada en placa ASTM A240 SS904L UNS N08904 con cara plana se fabrica a partir de placa de acero inoxidable 904L, con UNS N08904 / EN 1.4539 como sus designaciones de material comúnmente referenciadas.

A diferencia de las bridas forjadas, este producto se produce mediante un proceso de fabricación de placas, que generalmente implica corte de placas, conformado o fabricación, soldadura cuando sea necesario y mecanizado de precisión. Esta ruta de fabricación proporciona flexibilidad para bridas de gran diámetro, dimensiones personalizadas y configuraciones de pernos específicas del proyecto.

La brida presenta una configuración de deslizamiento con cara plana (FF) y es adecuada para conexiones atornilladas en sistemas de tuberías químicas, de proceso y de servicio corrosivo.

Las bridas AWWA C207 están destinadas a la unión a tuberías, accesorios, válvulas u otros elementos de acero en servicio de suministro de agua. La norma especifica dos tipos generales de bridas: bridas de deslizamiento tipo anillo (también conocidas como bridas de anillo o bridas de placa) y bridas ciegas. Ambas son bridas de acero sin cubo. La norma también proporciona información adicional sobre las dimensiones de las bridas de acero con cubo en el Apéndice B.

Las bridas AWWA C207 se clasifican en cuatro clases según los límites de presión de trabajo: Clase B (86 psi), Clase D (175-150 psi), Clase E (275 psi) y Clase F (300 psi). Estos límites de presión son para condiciones y temperaturas habituales en el servicio de suministro de agua.

La brida de deslizamiento se coloca sobre la tubería de conexión antes de soldar. El diámetro interior se fabrica según el diámetro exterior de la tubería y la configuración de pared especificada.

Los parámetros dimensionales típicos incluyen:

• Tamaño nominal
• Diámetro exterior de la brida
• Diámetro interior
• Espesor de la brida
• Diámetro del círculo de pernos
• Diámetro del agujero para pernos
• Número de agujeros para pernos
• Longitud del cubo
• Planitud de la cara
• Acabado de la cara

Las dimensiones se pueden fabricar según los planos del proyecto o los requisitos dimensionales de brida aplicables.

• El diseño de cara plana (FF) proporciona una superficie de asiento de junta plana en toda la cara de la brida
• La configuración FF debe seleccionarse junto con bridas, juntas y sistemas de pernos de acoplamiento compatibles para garantizar un ensamblaje de junta adecuado

• Tuberías de proceso químico
• Sistemas de transferencia de ácido
• Sistemas de almacenamiento de productos químicos
• Procesamiento de ácido fosfórico
• Equipos de proceso de ácido sulfúrico
• Procesamiento de fertilizantes
• Equipos de pulpa y papel
• Sistemas de desalinización
• Tuberías de proceso marino
• Equipos de proceso corrosivo
• Tratamiento de agua industrial

• Tanques de almacenamiento de productos químicos
• Recipientes de proceso
• Líneas de transferencia de ácido
• Tuberías de proceso de gran diámetro
• Skids de procesamiento químico
• Intercambiadores de calor
• Bombas
• Válvulas
• Equipos de mezcla
• Sistemas de almacenamiento y transferencia

SS904L no debe considerarse un reemplazo universal para 316L. La selección debe basarse en la química real del proceso, la temperatura y el mecanismo de corrosión.
