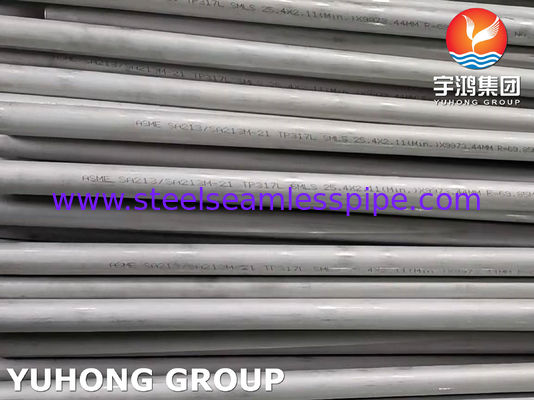

Tubo de intercambiador de calor con curva en U de acero inoxidable ASTM A213 TP317L 100% ET

Tubo sin costura de acero inoxidable ASTM A312 TP317/317L para calderas y intercambiadores de calor

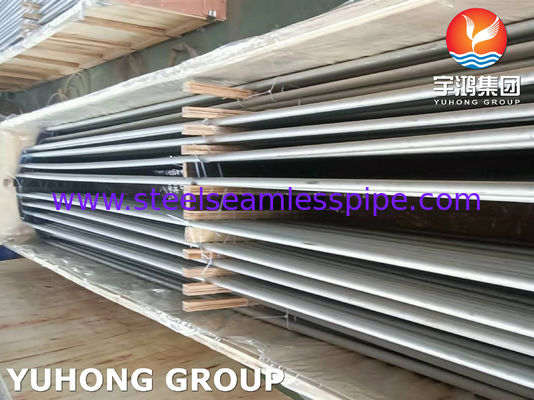

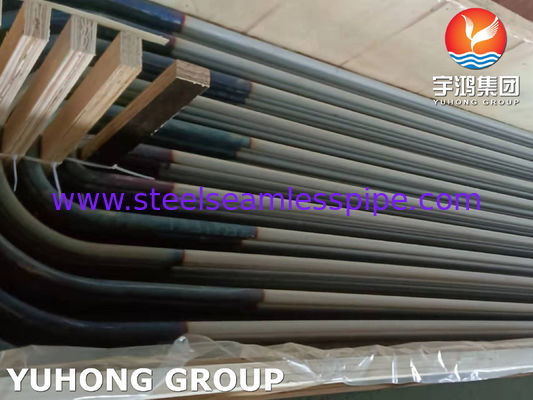

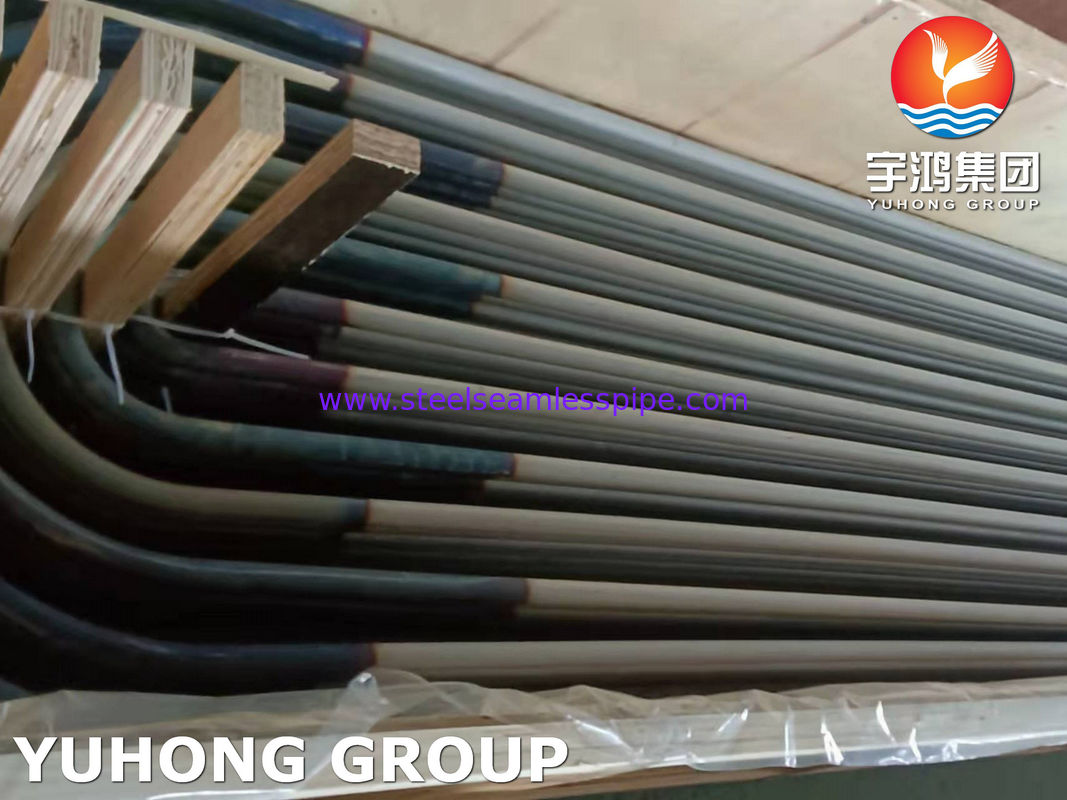

El tubo en U de acero inoxidable 317L es un tipo especial de tubo fabricado particularmente para intercambiadores de calor. Los tubos se fabrican en forma de U y se utilizan en filas repetidas en las aplicaciones de intercambiadores de calor. El material tiene níquel, cromo, carbono, manganeso, fósforo, silicio, azufre y molibdeno en su composición. Tiene una excelente resistencia a la corrosión en comparación con otros aceros inoxidables, la aleación 317L no es magnética en la condición de recocido. No se puede endurecer mediante tratamiento térmico.

El acero inoxidable TP317L es una versión con bajo contenido de carbono del acero inoxidable TP317. Tiene la misma alta resistencia y resistencia a la corrosión que el acero 317, pero puede producir soldaduras más fuertes debido al bajo contenido de carbono.

Composición química de tubos de acero inoxidable ASTM A213 TP317L



Propiedades físicas (temperatura ambiente) de los tubos de acero inoxidable ASTM A213 TP317L

Al adquirir tubos U-Bend A213 TP317L, un experto especificaría más que solo el material:

1. Condición final del tratamiento térmico: "Deberá ser recocido en solución después de la curvatura."

2. Desincrustación/Decapado: "Deberá ser decapado después del tratamiento térmico final para obtener una superficie limpia y pasivada."

3. Tolerancias de curvatura: Indicar explícitamente la ovalidad y el adelgazamiento de la pared permitidos (por ejemplo, "según las normas TEMA R/C").

4. Requisitos de END: Especificar cualquier prueba requerida en la sección curvada (por ejemplo, "Prueba de corrientes de Foucault en toda la curvatura en U").

La criticidad del proceso de fabricación de la curvatura en U

• 1. Adelgazamiento y ovalidad de la curvatura: Durante la curvatura, la pared exterior de la curvatura se adelgaza y la sección transversal del tubo puede volverse ligeramente ovalada. Para una aplicación de alta integridad, la curvatura se controla meticulosamente para mantenerse dentro de las estrictas tolerancias de ovalidad y adelgazamiento de la pared especificadas en normas como ASME TEMA (Asociación de Fabricantes de Intercambiadores Tubulares). El adelgazamiento excesivo es una reducción directa de la capacidad de retención de presión.

  2. Tensiones residuales: El proceso de trabajo en frío de la curvatura induce tensiones residuales significativas en la curvatura. Para aplicaciones estándar, esto podría ser aceptable. Sin embargo, en entornos corrosivos (especialmente con cloruros), estas tensiones pueden acelerar drásticamente el agrietamiento por corrosión bajo tensión (SCC).

  3. La necesidad absoluta de recocido en solución y decapado: Debido al punto #2, los tubos U-bend A213 TP317L deben ser recocidos en solución después de la curvatura. Este tratamiento térmico (calentamiento a alrededor de 1900-2050°F / 1040-1120°C y enfriamiento rápido) disuelve los carburos y, lo más importante, alivia las tensiones residuales dañinas de la curvatura. Después del recocido, los tubos se decapan para eliminar la cascarilla (capa de óxido) formada durante el calentamiento y para restaurar la película pasiva resistente a la corrosión en la superficie. Una curvatura en U que no ha sido recocida correctamente es una bomba de tiempo en un entorno de cloruro.

Aplicaciones
1. Sistemas de depuración de gases de combustión
2. Equipos de procesamiento químico y petroquímico
3. Plantas de pulpa y papel
4. Equipos de procesamiento de alimentos
5. Equipos textiles
6. Tubo de caldera
7. Tubo de intercambiador de calor
