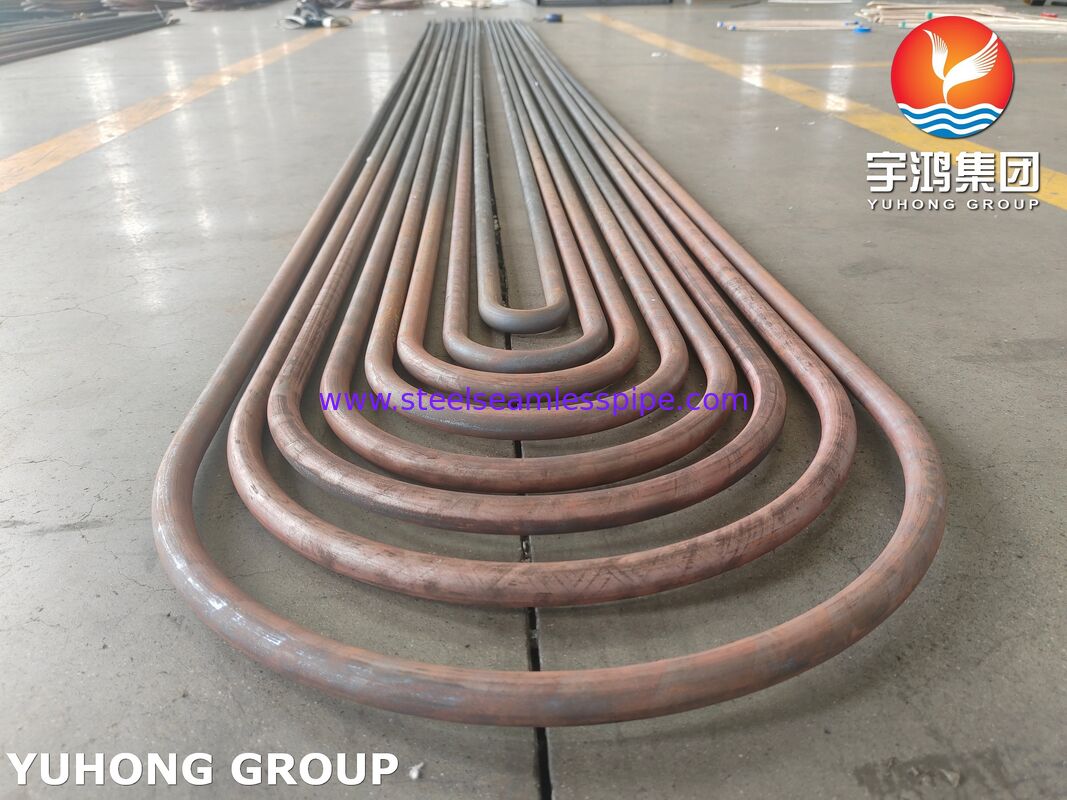

ASME SA179 ASTM A179 Tubo en U sin costuras de acero al carbono para intercambiadores de calor y condensadores
ASME SA179 / ASTM A179 tubo en U sin costura es un tubo de intercambiador de calor de acero con bajo contenido de carbono fabricado a partir de tubos sin costura tirados en frío y posteriormente doblado en una configuración en forma de U.
El producto está diseñado para intercambiadores de calor de cáscara y tubo, condensadores, refrigeradores y equipos similares de transferencia de calor.el diseño en forma de U permite acomodar la expansión térmica a través de la geometría del tubo y permite que el haz del tubo funcione sin necesidad de una estructura de cabeza flotante separada.
El tubo U terminado se fabrica con un diámetro exterior controlado, espesor de la pared, longitud de la pierna recta, radio de curvatura,y espaciamiento de las patas de acuerdo con el dibujo del intercambiador de calor y la especificación aplicable.
Material y norma
Se aplicarán los siguientes requisitos:
Norma de materiales:Se aplicarán los siguientes requisitos:
Calidad del material:Se aplicará el procedimiento siguiente:
Tipo de material:Acero bajo en carbono
Tipo de producto:Tubo en U sin costura
Proceso de fabricación:Tubo sin costura tirado en frío + flexión en U
La norma ASTM A179 / ASME SA179 cubre tubos de acero de bajo contenido de carbono tirados en frío sin costuras para intercambiadores de calor tubulares, condensadores y equipos similares de transferencia de calor.
La norma define los requisitos para la composición química, las propiedades mecánicas, las dimensiones, el tratamiento térmico y los ensayos aplicables al tubo sin costuras terminado.
Diseño de tubos en U
Configuración en U-Bend
El tubo sin costuras SA179 recto se dobla en la forma U especificada de acuerdo con el diseño del equipo.
Los parámetros dimensionales clave incluyen:
- Diámetro exterior del tubo
- espesor de la pared
- longitud recta de las piernas
- Radius de la curva en U
- Distancia entre el centro y el centro
- Duración total del tubo en U
Las dimensiones de flexión se determinan de acuerdo con el dibujo del intercambiador de calor y el diseño del paquete de tubos.
Consideraciones sobre la expansión térmica
En un intercambiador de calor de tubo en U, la sección curva del tubo proporciona flexibilidad geométrica para la expansión térmica diferencial entre el haz y la cáscara del tubo.
La idoneidad del radio de curvatura en U y las dimensiones del tubo deben determinarse de acuerdo con el rango de temperatura de funcionamiento, las condiciones de presión, el material del tubo y el diseño del equipo.
Proceso de fabricación
Producción de tubos sin costura
Los tubos sin costura SA179 se producen mediante dibujo en frío para obtener el diámetro exterior del tubo especificado y el grosor de la pared.
Tratamiento térmico
El tubo se trata térmicamente de acuerdo con los requisitos ASTM A179 / ASME SA179 aplicables.
U Doblaje
El tubo recto sin costuras se dobla en forma de U utilizando un equipo de flexión controlado.
El radio de curvatura y las dimensiones centro-centro se fabrican de acuerdo con el dibujo del intercambiador de calor.
Inspección posterior a la flexión
La sección de curva en U puede inspeccionarse para:
- Diámetro exterior
- espesor de la pared
- Radius de curvatura
- Ovalación
- Alineación recta de las piernas
- Condición de la superficie
Se pueden realizar ensayos adicionales según los requisitos del proyecto.
Especificaciones del producto
| Punto de trabajo |
Especificación |
| Nombre del producto |
Las condiciones de ensayo de los tubos en U sin costura de la norma ASME SA179 / ASTM A179 |
| Normas de materiales |
Se aplicarán los siguientes requisitos: |
| Calidad del material |
Se aplicará el procedimiento siguiente: |
| Tipo de material |
Acero bajo en carbono |
| Fabricación |
Tubo sin costura tirado en frío + flexión en U |
| Forma del tubo |
U Bend |
| Superficie |
Según sea necesario |
| Aplicación |
Intercambiador de calor y condensador |
Las dimensiones disponibles
Las dimensiones del tubo en U se adaptan normalmente al diseño del intercambiador de calor.
| Parámetro |
Especificación |
| Diámetro exterior |
Según el estándar o el dibujo |
| espesor de la pared |
Según el estándar o el dibujo |
| Largo de las piernas rectas |
Personalizado |
| Radius de la curva en U |
Personalizado |
| Distancia entre las piernas |
Según el dibujo |
| Duración total |
Personalizado |
Inspección en la curva U
Dependiendo de la especificación del proyecto, la inspección puede incluir:
- Inspección dimensional
- Medición del grosor de pared
- Verificación del radio de curva
- Medición de la ovalidad
- Inspección visual de las superficies
- Prueba de corriente de Eddy
- Pruebas hidrostáticas
- Pruebas neumáticas
- PMI cuando se especifique
El ámbito de inspección real debe ajustarse a los requisitos aplicables de la especificación del producto y de la orden de compra.
Aplicaciones
Intercambiadores de calor de cáscara y tubo
Los tubos en U sin costura SA179 se utilizan comúnmente en capas de tubos en U y intercambiadores de calor de tubos donde se especifica tubos de acero al carbono.
Condensadores
Los tubos también pueden utilizarse en equipos de condensación para sistemas industriales de transferencia de calor.
Equipo de refrigeración industrial
Las solicitudes pueden incluir:
- Refrigeradores de proceso
- Equipo de recuperación de calor
- Condensadores industriales
- Sistemas de procesos térmicos
La selección final del material debe basarse en la temperatura, la presión, el fluido de proceso, la química del agua y las condiciones de corrosión.
Control de calidad
Trazabilidad de los materiales
Cada lote de producción puede identificarse y documentarse mediante:
- Número de calor
- Certificado de materiales
- Registros de inspección
Inspección dimensional
Los parámetros típicos de inspección incluyen:
- Dose excesiva en el tubo
- espesor de la pared
- longitud recta de las piernas
- Radius de curvatura
- Distancia desde el centro
- Geometría de la curva en U
Pruebas adicionales
De acuerdo con los requisitos del cliente:
- Prueba de corriente de Eddy
- Pruebas hidrostáticas
- Pruebas en el aire bajo el agua
- Inspección por parte de terceros
