Yuhong Holding Group Co., LTD.
Lugar de origen: | China |
Nombre de la marca: | YUHONG |
Certificación: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
Número de modelo: | TUBO DE ALETA SÓLIDO DE TP347H HFW |
Cantidad de orden mínima: | 1 PC |
---|---|
Precio: | Negotiable |
Detalles de empaquetado: | Según requisitos del cliente/el embalaje de madera del caso |
Tiempo de entrega: | Depende de la cantidad |
Condiciones de pago: | T/T, L/C a primera vista |
Capacidad de la fuente: | 5000 PC por mes |
Nombre de producto: | TUBO DE ALETA SÓLIDO DE TP347H HFW | Material desnudo del tubo: | A312 TP347H |
---|---|---|---|
El material de la aleta: | AISI SS304 | Tipo: | De alta frecuencia soldada con autógena (HFW) |
Uso: | Para el cambiador de calor | Tamaño: | Según el dibujo de los clientes |
Alta luz: | Pieza de intercambiador de calor de tubo de aleta sólida,calor de tubo de aleta Hfw soldado,tubo de aleta extruido SS304 |
Descripción

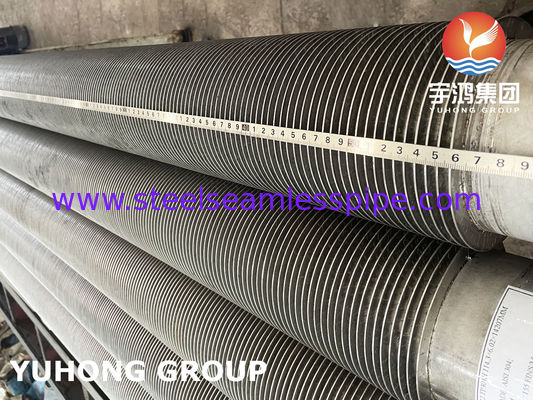

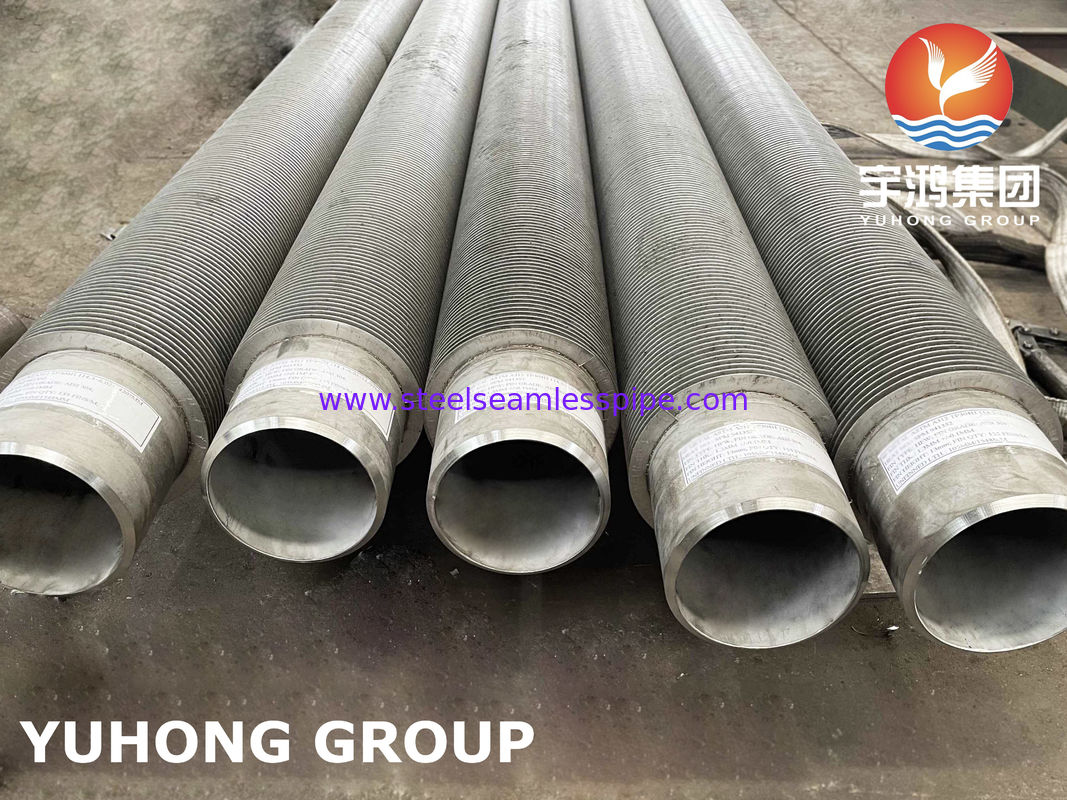

Los tubos aletados sólidos helicoidales son fabricante helicoidal envolviendo la tira continua de la aleta en el tubo. La soldadura de resistencia del HF emplea generalmente la frecuencia de 400 kilociclos. La herida de la aleta alrededor del tubo y de la soldadura continua. La tira de la aleta se hiere espiral sobre el tubo y soldó con autógena continuamente con un proceso eléctrico de alta frecuencia al tubo bajo a lo largo de la raíz espiral. La tira de la aleta llevada a cabo bajo tensión y confinada lateralmente como se forma alrededor del tubo, de tal modo asegurándose de que la tira está en contacto fuerte con la superficie baja del tubo. Una soldadura continua se aplica en el punto donde la tira de la aleta primero comienza a doblar alrededor del diámetro del tubo, usando el proceso de la soldadura al arco de metal de gas. Para un tamaño dado del tubo o del tubo, la superficie deseada de la transferencia de calor por la longitud de unidad del tubo puede ser obtenida especificando la altura de la aleta, el grueso de la aleta o el número apropiado de aletas por el metro de la longitud.
Esta configuración de acero soldada con autógena del tubo aletado se puede utilizar para cualquier prácticamente uso del cambiador de calor, y se adapta particularmente a los usos des alta temperatura y de alta presión. Las características importantes de esta configuración son enlace eficiente, eficaz de la aleta al tubo bajo todas las condiciones de la temperatura y presión, y capacidad de soportar altas temperaturas del aleta-lado. Una aleta helicoidal continua es atada al tubo bajo por la soldadura de resistencia eléctrica de alta frecuencia para dar un enlace eficiente y termalmente confiable.
La función sólida del tubo aletado de HFW
Detalles bajos del tubo
Tubo O.D.: | 16 a 273 (milímetros) | 3/8" a 10" (NPS) |
Pared Thk del tubo.: | 2 a 28,6 (milímetros) | 0,08" a 1,1" |
Longitud del tubo: | ≤28,000 (milímetro) | ≤92 pie |

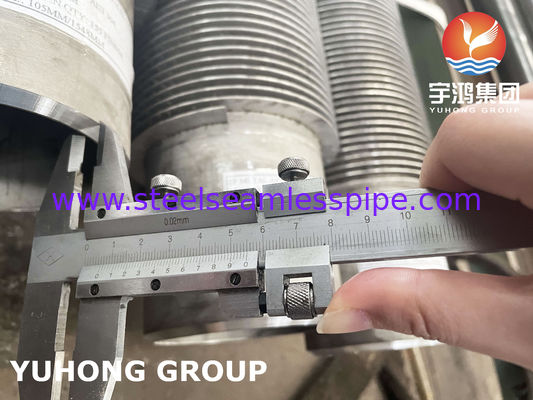

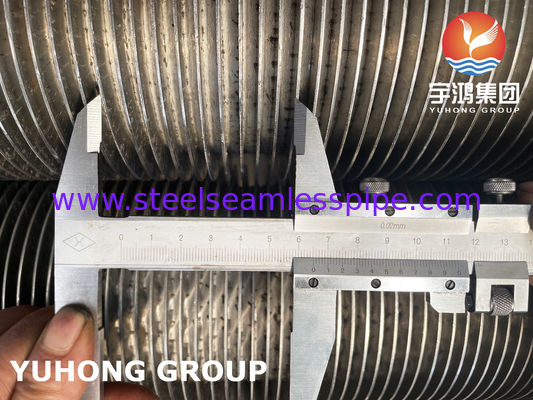

Aleta Thk.: | 0,5 a 3,5 (milímetros) | 0,02" a 0,14" |
Altura de la aleta: | 8 a 35 (milímetros) | 0,31" a 1,3" |
Echada de la aleta: | 3 a 333 FPM | 1 a 8 FPI |
Tipo de la aleta: | El sólido, “U” o “V” serró | |
Material de la aleta: |
C.S. (grado común: 08F, SPCC) S.S. (grado común: AISI 304, 316, 409, 410, 321.347) A.S. |
|
Material del tubo: |
C.S. (grado común: A106 Gr.B, A210, A192) S.S. (grado común: TP304, 316, 321, 347) A.S. (grado común: T/P5,9,11,22,91) Acero a dos caras (el grado más común: S32205 etc.) |
Uso:
