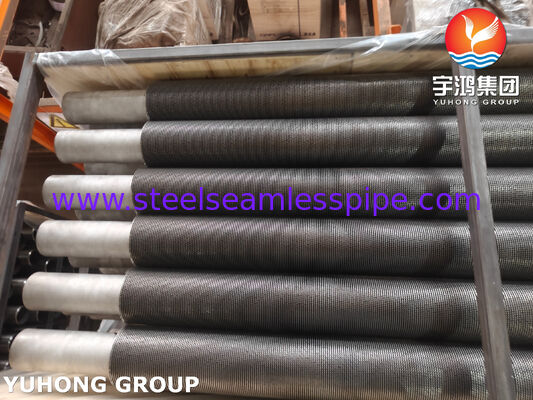

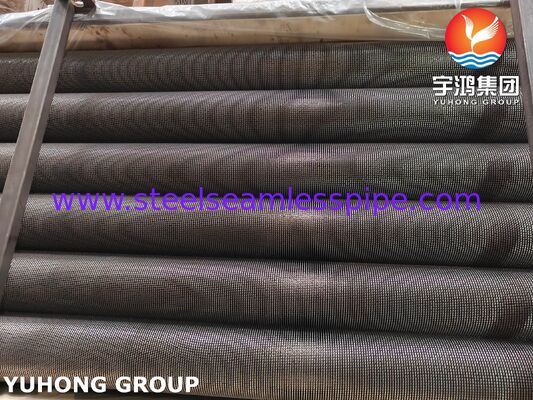

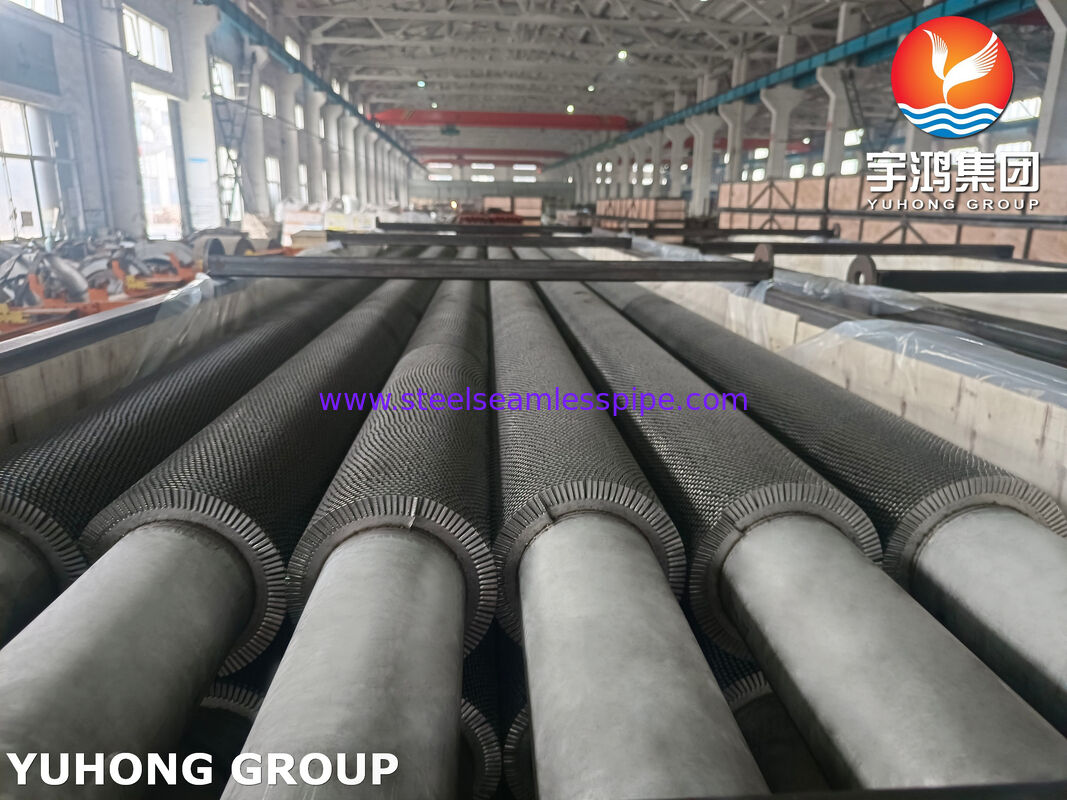

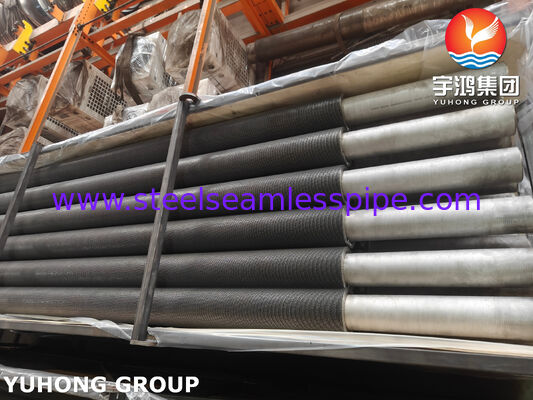

Tubos con aletas dentadas ASTM A312 TP304H para fabricantes de HRSG
Descripción general del producto
Tubos con aletas dentadas ASTM A312 TP304HSon tubos de transferencia de calor de acero inoxidable de alta temperatura desarrollados paraGeneradores de vapor con recuperación de calor (HRSG), calderas de recuperación de calor residual, intercambiadores de calor industriales y otros sistemas térmicos exigentes.
TP304H es un grado de acero inoxidable austenítico con mayor contenido de carbono que el TP304 estándar. Esta composición está destinada al servicio a temperatura elevada y proporciona una combinación deresistencia a altas temperaturas, resistencia a la oxidación, resistencia a la corrosión y buena soldabilidadcuando se procesa adecuadamente.
El diseño de aletas dentadas aumenta la superficie externa de transferencia de calor al tiempo que crea turbulencias en el lado del gas. Esto permite una recuperación eficiente del calor de los gases de escape calientes sin necesidad de un haz de transferencia de calor excesivamente grande. Para los fabricantes de HRSG, estas características hacen que los tubos con aletas dentadas TP304H sean adecuados para aplicaciones dondeEficiencia térmica, durabilidad, diseño compacto del equipo y resistencia a la oxidación a temperaturas elevadas.son importantes.
Por qué se utilizan los tubos con aletas dentadas TP304H en HRSG
En un HRSG, los gases de escape calientes de una turbina de gas pasan a través de bancos de tubos de transferencia de calor. El agua o el vapor del lado del tubo absorben calor de los gases de escape.
Un tubo desnudo convencional tiene una superficie externa limitada. Las aletas dentadas aumentan significativamente el área efectiva de transferencia de calor del lado del gas, lo que permite al diseñador de HRSG obtener el servicio térmico requerido con una disposición de tubos más compacta.
ASTM A312 TP304HEs particularmente atractivo para secciones seleccionadas de alta temperatura porque su construcción de acero inoxidable proporciona una mejor resistencia a la oxidación y la corrosión que los tubos con aletas de acero al carbono convencionales.
Las aplicaciones típicas incluyen:
- Secciones de transferencia de calor HRSG
- Calderas de recuperación de calor residual
- Recuperación de calor de escape de turbina de gas
- Secciones economizadoras de alta temperatura
- Recuperadores de calor industriales
- Intercambiadores de calor gas-agua
- Intercambiadores de calor de gas a vapor
- Equipos de recuperación de calor petroquímicos.
- Recuperación de calor del proceso de refinería
- Calderas industriales de alta temperatura.
Construcción del producto
Nuestros tubos con aletas dentadas se pueden fabricar utilizando unproceso de soldadura por resistencia de alta frecuencia, en el que la tira de aletas continua se enrolla helicoidalmente alrededor del tubo base y se suelda a la superficie del tubo.
A continuación, la aleta se forma mecánicamente en una configuración dentada o segmentada.
Esta construcción proporciona:
- Mayor área de transferencia de calor externa
- Turbulencia mejorada en el lado del gas.
- Fuerte fijación de aleta a tubo
- Buena resistencia al ciclo térmico.
- Transferencia de calor eficiente en aplicaciones del lado del gas
- Riesgo reducido de separación de las aletas durante el servicio.
- Configuración de banco de tubos flexible
Para aplicaciones HRSG, el tubo, la aleta, el paso, la altura y el espesor exactos deben seleccionarse de acuerdo contemperatura del gas, condiciones de vapor/agua, caída de presión, entorno de corrosión y servicio de transferencia de calor requerido.
Rango de tamaño común
Las dimensiones se pueden personalizar según el diseño térmico y mecánico del fabricante del HRSG.
Tubo base
| Parámetro |
Rango común |
| Diámetro externo |
25–63,5 mm |
| Espesor de la pared |
2,0–6,0 mm |
| Longitud del tubo |
3.000–15.000 milímetros |
| Longitud típica del tubo |
6.000–12.000 milímetros |
Aleta dentada
| Parámetro |
Rango común |
| Altura de la aleta |
8-25 milímetros |
| Grosor de la aleta |
0,8–2,5 mm |
| Paso de aleta |
2,5 a 8 mm |
| Densidad de aletas |
125–400 aletas/m |
| Material de aleta |
Acero inoxidable o aleación compatible. |
| Tipo de aleta |
Aleta espiral dentada/segmentada |
Estos sonrangos de fabricación típicos en lugar de requisitos dimensionales fijos de ASTM. Las dimensiones finales se pueden producir de acuerdo con los dibujos de diseño HRSG y los cálculos de transferencia de calor del cliente.
Composición química ASTM A312 TP304H
Los siguientes valores representan los requisitos químicos comúnmente especificados paraASTM A312 TP304H. La edición aplicable de la especificación de compra siempre debe regir el certificado de material final.
| Elemento |
Requisito típico, % en peso |
| Carbono (C) |
0,04–0,10 |
| Manganeso (Mn) |
≤ 2,00 |
| Silicio (Si) |
≤ 1,00 |
| Fósforo (P) |
≤ 0,045 |
| Azufre (S) |
≤ 0,030 |
| Cromo (Cr) |
18,0–20,0 |
| Níquel (Ni) |
8,0–11,0 |
| Hierro (Fe) |
Balance |
Los contenidos relativamente altos de cromo y níquel proporcionan la estructura de acero inoxidable austenítico y la resistencia a la corrosión/oxidación asociada con la familia 304.
Propiedades mecánicas
Los requisitos mecánicos mínimos típicos para ASTM A312 TP304H incluyen:
| Propiedad |
Requisito |
| Resistencia a la tracción |
≥ 515MPa |
| Límite elástico, compensación del 0,2% |
≥ 205MPa |
| Alargamiento |
≥ 35% |
Las propiedades reales deben confirmarse con la edición ASTM A312/A312M aplicable y las especificaciones del proyecto del comprador.
Para el servicio HRSG, los requisitos de propiedad mecánica deben considerarse junto conTemperatura de diseño, presión, exposición a la fluencia, ciclos térmicos y condiciones de corrosión..
Proceso de fabricación
Nuestros tubos con aletas dentadas TP304H se pueden fabricar mediante el siguiente proceso controlado:
1. Preparación del tubo base
Los tubos de acero inoxidable ASTM A312 TP304H se inspeccionan para determinar la precisión dimensional, el estado de la superficie y la identificación del material.
2. Preparación de tiras de aletas
La tira de aletas de acero inoxidable se corta al ancho y espesor especificados y se prepara para soldadura continua.
3. Soldadura de alta frecuencia
La tira de aletas está enrollada helicoidalmente alrededor del tubo mientras que la energía eléctrica de alta frecuencia produce un calentamiento localizado en la interfaz aleta-tubo. Se aplica presión para crear una unión metalúrgica continua.
4. Serrado
La aleta espiral continua está dentada mecánicamente para crear el perfil segmentado requerido.
5. Formación y calibración de aletas
La geometría de las aletas, el paso, la altura y la alineación se controlan para cumplir con las especificaciones del cliente.
6. Acabado
Los extremos de los tubos se limpian y acaban según los requisitos del fabricante de HRSG.
7. Inspección
Antes del lanzamiento final se realizan inspecciones dimensionales, visuales, de materiales y de soldadura/uniones.
Pruebas e inspección
El control de calidad es particularmente importante para los tubos con aletas HRSG porque operan bajoCarga térmica continua y cambios repetidos de temperatura..
Dependiendo de las especificaciones de compra, la inspección puede incluir:
Análisis químico
Se puede realizar una identificación positiva del material (PMI) o un análisis químico de laboratorio para verificar el grado del material TP304H.
Pruebas de tracción
Las pruebas de tracción verifican el límite elástico, la resistencia a la tracción y el alargamiento.
Pruebas hidrostáticas
El tubo base se puede probar hidrostáticamente de acuerdo con los requisitos aplicables de ASTM A312 y las especificaciones del comprador.
Prueba de corrientes de Foucault
El examen por corrientes de Foucault puede detectar ciertas discontinuidades superficiales y cercanas a la superficie en el tubo.
Pruebas ultrasónicas
Se puede especificar UT para el examen de la pared del tubo o del área de soldadura según los requisitos del proyecto.
Inspección de unión de aleta a tubo
Se inspecciona la unión de las aletas para determinar la continuidad, la calidad de la unión y las áreas potenciales de soldadura incompleta.
Inspección visual
Se inspeccionan visualmente la superficie del tubo, la geometría de las aletas, la apariencia de la soldadura y los extremos del tubo.
Inspección dimensional
Las medidas típicas incluyen:
- Diámetro exterior del tubo
- Grosor de la pared
- Longitud del tubo
- Altura de la aleta
- Grosor de la aleta
- paso de aleta
- Densidad de aletas
- Alineación de aleta a tubo
- Longitud total de las aletas
Ventajas para los fabricantes de HRSG
Área de superficie de alta transferencia de calor
Las aletas dentadas aumentan sustancialmente el área de transferencia de calor externa en comparación con los tubos desnudos.
Transferencia de calor mejorada del lado del gas
La geometría de aleta interrumpida promueve la turbulencia y mejora la transferencia de calor del lado del gas.
Resistencia a la corrosión del acero inoxidable
TP304H ofrece una resistencia significativamente mayor a muchos ambientes corrosivos y oxidantes que los materiales de tubos de acero al carbono comunes.
Capacidad de temperatura elevada
TP304H está diseñado para aplicaciones de temperatura elevada donde el material debe mantener propiedades mecánicas útiles.
Accesorio de aleta fuerte
La construcción soldada de alta frecuencia proporciona una conexión de aleta a tubo continua y mecánicamente robusta.
Diseño HRSG compacto
Un área de transferencia de calor más alta puede ayudar a los ingenieros a lograr el rendimiento térmico requerido dentro de una superficie compacta de transferencia de calor.
Adecuado para ciclismo térmico
Una estructura de aletas soldadas correctamente diseñada y fabricada puede soportar el calentamiento y enfriamiento repetidos asociados con la operación HRSG.
Aplicaciones
Los tubos con aletas dentadas ASTM A312 TP304H están diseñados principalmente para:
- Generadores de vapor con recuperación de calor (HRSG)
- Centrales eléctricas de ciclo combinado
- Calderas de recuperación de calor residual
- Sistemas de escape de turbinas de gas
- Sistemas de cogeneración industriales
- Recuperación de calor de proceso
- Recuperación de calor de refinería
- Plantas petroquímicas
- Instalaciones de procesamiento químico
- Intercambiadores de calor de gas de alta temperatura
- Calderas industriales
- Sistemas de recuperación de energía.
Configuración de suministro de HRSG recomendada
Para los fabricantes de HRSG, podemos fabricar tubos con aletas dentadas según los requisitos específicos del proyecto, que incluyen:
Tubo base:ASTM A312 TP304H
Tipo de aleta:Aleta espiral dentada
Accesorio de aleta:Soldado de alta frecuencia
Material de las aletas:Acero inoxidable/aleación específica del proyecto
Longitud del tubo:Cliente especificado
Paso de aleta:Cliente especificado
Altura de la aleta:Cliente especificado
Grosor de la aleta:Cliente especificado
Inspección:Según ASTM, ASME y requisitos del comprador.
Documentación:Certificado de prueba de materiales, informe de inspección dimensional y registros de pruebas/END aplicables
Las dimensiones finales del tubo y de las aletas siempre deben establecerse a partir delDiseño térmico de HRSG, diseño mecánico y especificaciones de proyecto aplicables., en lugar de seleccionar dimensiones únicamente de una tabla de tamaños estándar.
Seguro de calidad
Para aplicaciones HRSG, cada lote de producción puede entregarse con documentación de trazabilidad que abarque:
- número de calor
- Grado de material
- Composición química
- Resultados de las pruebas mecánicas
- Dimensiones del tubo
- Dimensiones de las aletas
- Inspección de accesorios de soldadura/aletas
- Resultados de END cuando se especifique
- Resultados de la prueba hidrostática cuando se especifique
- Inspección visual
- Registros de inspección final
- Certificado de prueba de materiales (MTC)
Esta trazabilidad ayuda a los fabricantes de HRSG a integrar los tubos en sussistemas de control de calidad y documentación de equipos a presión.
