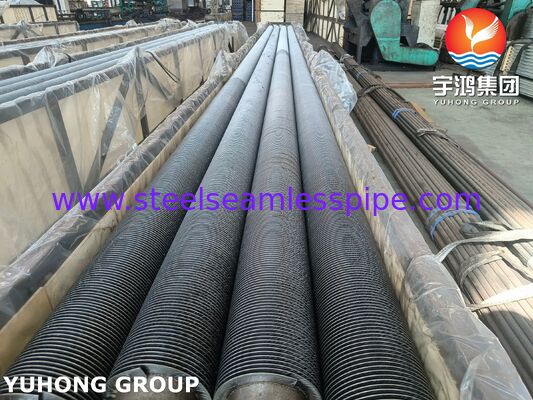

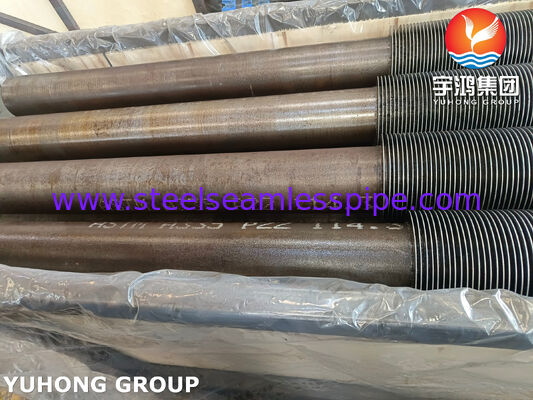

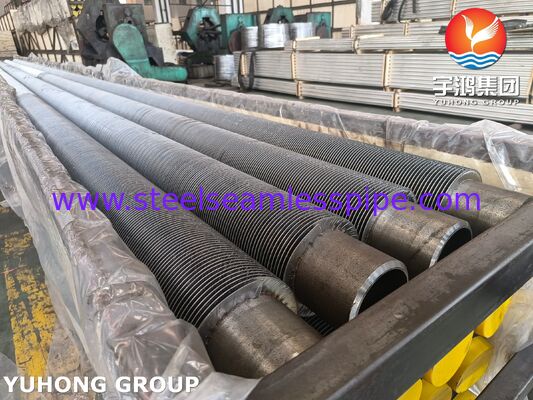

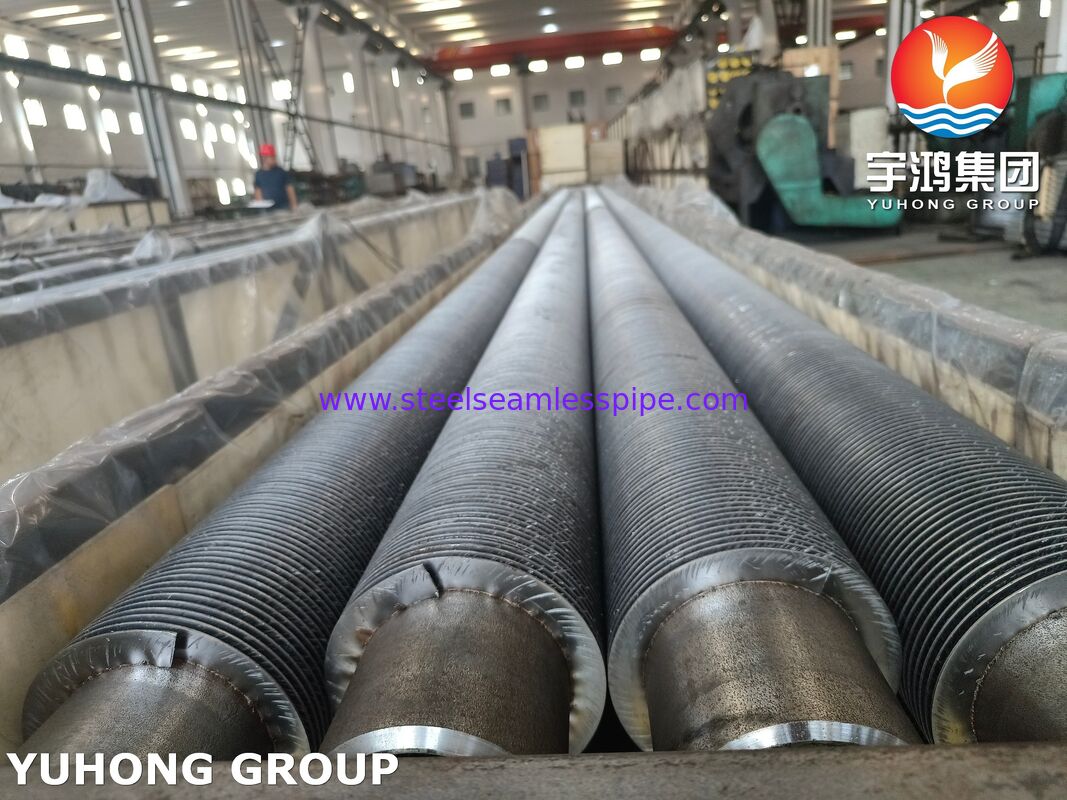

Tubos Aleteados Soldados por Alta Frecuencia ASTM A335 P22 para Economizadores
Descripción General del Producto
Los tubos aleteados soldados por alta frecuencia ASTM A335 P22 son tubos de transferencia de calor diseñados para economizadores de alta temperatura, secciones de recuperación de calor de calderas, sistemas HRSG y equipos industriales de recuperación de calor residual. Fabricados con untubo de acero aleado P22 y aletas soldadas continuamente, estos tubos proporcionan un área de superficie de transferencia de calor externa sustancialmente mayor que los tubos lisos, manteniendo al mismo tiempo un rendimiento mecánico y térmico fiable en condiciones de operación exigentes.
ASTM A335 P22 es un acero aleado de cromo-molibdeno que contiene aproximadamente2.25% de cromo y 1% de molibdeno. Su resistencia a altas temperaturas, resistencia a la oxidación y resistencia a la degradación térmica lo hacen particularmente adecuado para aplicaciones de calderas y recuperación de calor donde los tubos convencionales de acero al carbono pueden no proporcionar una capacidad de temperatura suficiente.
El proceso de soldadura de alta frecuencia crea una unión metalúrgica continua entre la tira de aleta y la superficie del tubo. Esto proporciona una transferencia de calor eficiente del gas de combustión caliente al fluido de trabajo dentro del tubo, al tiempo que mantiene una buena resistencia a la vibración y al ciclo térmico repetido.
Para aplicaciones de economizadores, los tubos aleteados P22 HFW se utilizan principalmente para recuperar calor sensible del gas de escape de la caldera y transferirlo al agua de alimentación u otro fluido de proceso. Esto reduce el consumo de combustible, mejora la eficiencia de la caldera y disminuye la temperatura del gas de combustión descargado.
¿Por qué usar tubos aleteados P22 HFW en economizadores?
El rendimiento de la transferencia de calor del economizador depende en gran medida del área de superficie disponible y de la temperatura del gas de combustión. Un tubo aleteado aumenta el área de transferencia de calor externa sin requerir un aumento proporcional en la longitud del tubo o la huella del equipo.
La combinación dematerial de tubo ASTM A335 P22 + construcción de aletas soldadas por alta frecuenciaofrece varias ventajas:
- Capacidad de servicio a alta temperatura
- Mejor resistencia a la oxidación y degradación térmica
- Alta área de transferencia de calor externa
- Transferencia de calor eficiente del lado del gas
- Fuerte unión aleta-tubo
- Buena resistencia al ciclo térmico
- Adecuado para gas de combustión de caldera a alta temperatura
- Diseño compacto del economizador
- Mejora de la eficiencia de recuperación de calor
- Larga vida útil cuando se diseña y opera correctamente
El P22 es especialmente útil en secciones de economizador expuestas a temperaturas de gas de combustión relativamente altas o condiciones térmicas severas.
Aplicaciones Típicas
Los tubos aleteados ASTM A335 P22 HFW se utilizan principalmente en:
1. Economizadores de Calderas
Esta es la aplicación principal. Los tubos aleteados recuperan calor del gas de combustión de la caldera y lo utilizan para precalentar el agua de alimentación de la caldera antes de que el agua entre en el sistema de generación de vapor.
2. Equipos de Recuperación de Calor HRSG
Los tubos aleteados P22 se pueden utilizar en secciones seleccionadas de recuperación de calor a alta temperatura degeneradores de vapor de recuperación de calor (HRSG)donde se requiere tubería de acero aleado a alta temperatura.
3. Calderas de Recuperación de Calor Residual
Las instalaciones industriales pueden utilizar tubos aleteados P22 HFW para recuperar energía de corrientes de escape calientes generadas por hornos, equipos de proceso, motores, turbinas y otros sistemas de alta temperatura.
4. Calderas de Centrales Eléctricas
Son adecuados para secciones de transferencia de calor en equipos de generación de energía eléctrica e industrial donde se requiere resistencia a alta temperatura y recuperación de calor fiable.
5. Recuperación de Calor de Procesos Industriales
Las aplicaciones incluyen refinerías, petroquímicas, químicas, metalúrgicas y otras plantas industriales que requieren la recuperación de calor de gases de escape calientes.
Construcción Típica
Un tubo aleteado P22 HFW generalmente consta de:
Tubo de acero aleado P22 → aleta soldada por alta frecuencia → superficie de transferencia de calor aleta continua
La aleta se suelda continuamente a la pared exterior del tubo utilizando un proceso de soldadura por resistencia eléctrica de alta frecuencia. A diferencia de los arreglos de aletas ensamblados mecánicamente, la conexión soldada proporciona una ruta de transferencia de calor fuerte y continua entre el tubo y la aleta.
Dependiendo del diseño del economizador, los clientes pueden especificar diferentes combinaciones de:
- Diámetro exterior del tubo
- Espesor de pared del tubo
- Altura de la aleta
- Espesor de la aleta
- Paso de la aleta
- Configuración de la aleta
- Longitud aleteada
- Extremos del tubo desnudos
- Material de la aleta
- Material del tubo
- Requisitos de soldadura aleta-tubo
Rango de tamaño de tubo común
Las dimensiones finales siempre deben establecerse de acuerdo con el diseño térmico del economizador, los requisitos de presión, la velocidad del gas, las condiciones de ensuciamiento y la especificación del proyecto aplicable.
Las dimensiones típicas del tubo incluyen:
| Parámetro |
Rango Común |
| Diámetro exterior del tubo |
25–76 mm |
| Espesor de pared del tubo |
2.5–8.0 mm |
| Longitud aleteada |
1,000–12,000 mm |
| Altura de la aleta |
8–30 mm |
| Espesor de la aleta |
0.8–2.5 mm |
| Paso de la aleta |
2.5–12 mm |
| Extremos del tubo desnudos |
50–300 mm o según dibujo |
Los diámetros de tubo comunes como25.4 mm, 31.8 mm, 38.1 mm, 44.5 mm, 50.8 mm, 57 mm y 63.5 mmse pueden fabricar según el diseño del economizador del cliente.
Estos valores son rangos de fabricación representativos en lugar de requisitos dimensionales fijos de ASTM A335. Las dimensiones exactas del tubo y la aleta deben confirmarse con el dibujo de ingeniería aprobado y la especificación de compra.
Composición Química ASTM A335 P22
ASTM A335 P22 es un grado de acero aleado ferrítico que contiene cromo y molibdeno para servicio a alta temperatura.
| Elemento |
Requisito Típico ASTM A335 P22, % en peso |
| Carbono (C) |
0.05–0.15 |
| Manganeso (Mn) |
0.30–0.60 |
| Fósforo (P) |
≤0.025 |
| Azufre (S) |
≤0.025 |
| Silicio (Si) |
≤0.50 |
| Cromo (Cr) |
1.90–2.60 |
| Molibdeno (Mo) |
0.87–1.13 |
El contenido de cromo mejora la resistencia a la oxidación y a la corrosión a alta temperatura, mientras que el molibdeno contribuye a la resistencia a alta temperatura y a la resistencia a la fluencia.
La composición química mostrada anteriormente debe verificarse con la edición aplicable deASTM A335/A335My el certificado de material específico suministrado con el producto.
Propiedades Mecánicas de ASTM A335 P22
Los requisitos mecánicos mínimos típicos para ASTM A335 P22 incluyen:
| Propiedad |
Requisito |
| Resistencia a la tracción |
≥415 MPa |
| Límite elástico |
≥205 MPa |
| Alargamiento |
≥30% |
Las propiedades mecánicas reales pueden exceder los valores mínimos especificados dependiendo de las condiciones de fabricación y el tratamiento térmico.
Para aplicaciones de economizadores, el rendimiento del material a alta temperatura es particularmente importante porque el tubo está expuesto a fluctuaciones de temperatura y presión mientras transfiere calor del gas de combustión al fluido interno.
Proceso de Soldadura de Alta Frecuencia
La tira de aleta se une continuamente al tubo P22 utilizando un proceso de soldadura de alta frecuencia.
Durante la soldadura, la corriente eléctrica de alta frecuencia produce calentamiento localizado en la interfaz aleta-tubo. Luego se aplica presión para establecer una conexión soldada continua.
El proceso de fabricación normalmente implica:
- Preparación del tubo P22
- Limpieza de la superficie
- Preparación de la tira de aleta
- Enrollado helicoidal de la aleta
- Calentamiento de alta frecuencia
- Soldadura continua a presión
- Control dimensional
- Inspección de la unión aleta-tubo
- Enderezado y acabado final
- Inspección y pruebas
- Marcado y embalaje
Los parámetros de soldadura correctos son esenciales porque una entrada de calor excesiva puede afectar negativamente al material del tubo, mientras que una entrada de calor insuficiente puede resultar en una unión de aleta inadecuada.
Inspección y Pruebas
El control de calidad debe cubrir tanto eltubo ASTM A335 P22como laestructura de aletas soldadas por alta frecuencia.
Dependiendo de la especificación de compra y la aplicación, las pruebas pueden incluir:
Análisis Químico
Se puede utilizar la identificación positiva del material o el análisis químico de laboratorio para verificar la composición de la aleación P22.
Prueba de Tracción
La prueba de tracción verifica la resistencia a la tracción, el límite elástico y el alargamiento según la especificación de material aplicable.
Prueba de Dureza
Se puede realizar una prueba de dureza para verificar la condición del material y la consistencia del tratamiento térmico.
Prueba Hidrostática o de Presión
El tubo puede someterse a una prueba hidrostática de acuerdo con la especificación ASTM aplicable, los requisitos del proyecto o la especificación del comprador.
Prueba de Corrientes de Foucault
El examen de corrientes de Foucault se puede utilizar para detectar ciertas discontinuidades superficiales y cercanas a la superficie en el tubo.
Prueba Ultrasónica
Se puede especificar un examen ultrasónico para detectar discontinuidades internas o volumétricas en el material del tubo o en la región de soldadura.
Inspección de Soldadura Aleta-Tubo
La conexión de aleta soldada debe examinarse en cuanto a continuidad, calidad de unión, socavado, irregularidad excesiva de la soldadura, separación y otros defectos.
Inspección Dimensional
Las dimensiones importantes incluyen:
- Diámetro exterior del tubo
- Espesor de pared
- Longitud aleteada
- Altura de la aleta
- Espesor de la aleta
- Paso de la aleta
- Rectitud del tubo
- Longitud del extremo desnudo
- Longitud total
Inspección Visual
El tubo terminado debe examinarse visualmente en busca de daños en la superficie, deformación de la aleta, soldadura incompleta, grietas, corrosión, oxidación excesiva y otros defectos de fabricación.
Los requisitos de prueba deben acordarse antes de la producción, ya que el plan de inspección aplicable depende de la especificación del proyecto del cliente y del código rector.
Ventajas de los Tubos Economizadores ASTM A335 P22 HFW
Alta Eficiencia de Transferencia de Calor
Las aletas soldadas aumentan el área de transferencia de calor externa, lo que permite al economizador transferir más calor dentro de una instalación relativamente compacta.
Rendimiento a Alta Temperatura
El acero de cromo-molibdeno P22 proporciona un mejor rendimiento a alta temperatura que muchos grados de tubos convencionales de acero al carbono.
Fuerte Unión de Aletas
La soldadura continua de alta frecuencia crea una conexión fiable entre la aleta y el tubo, mejorando la eficiencia de transferencia de calor y la resistencia a la vibración mecánica.
Reducción de la Huella del Equipo
El aumento del área de superficie del tubo aleteado permite a los diseñadores lograr la potencia de transferencia de calor requerida con un banco de tubos más compacto.
Adecuado para Ciclos Térmicos
Los tubos aleteados HFW fabricados correctamente pueden soportar ciclos repetidos de calentamiento y enfriamiento encontrados en sistemas de calderas y recuperación de calor residual.
Tubos Aleteados P22 HFW vs. Tubos Lisos
Un tubo liso proporciona transferencia de calor principalmente a través de su superficie externa. En un economizador, sin embargo, el coeficiente de transferencia de calor del lado del gas suele ser mucho menor que el coeficiente del lado del líquido.
La adición de aletas aumenta el área de superficie del lado del gas y, por lo tanto, ayuda a equilibrar la resistencia a la transferencia de calor.
Esto hace que los tubos aleteados HFW sean particularmente atractivos para:
Gas de combustión caliente → superficie de aleta → interfaz aleta/tubo soldada → pared del tubo P22 → agua de alimentación
El resultado es un uso más eficiente de la superficie de transferencia de calor disponible.
Aplicaciones de Economizadores Recomendadas
Los tubos aleteados ASTM A335 P22 HFW son particularmente apropiados para:
- Economizadores de calderas de alta temperatura
- Economizadores de calderas industriales
- Sistemas de calderas de generación de energía
- Secciones de recuperación de calor HRSG
- Calderas de recuperación de calor residual
- Sistemas de recuperación de calor de refinerías
- Recuperación de calor de procesos petroquímicos
- Recuperación de calor de gases de escape de hornos
- Intercambiadores de calor gas-líquido de alta temperatura
La selección final del material debe considerarla temperatura del gas de combustión, la temperatura del agua de alimentación, la presión, el entorno de corrosión, el contenido de azufre, las características de ceniza/ensuciamiento, el ciclo térmico y la vida útil de diseño.
Opciones de Fabricación y Suministro
Los tubos aleteados P22 HFW se pueden suministrar según los dibujos del cliente o las especificaciones de ingeniería. Dependiendo del proyecto, la personalización puede incluir:
- Diámetro y espesor de pared del tubo
- Altura de la aleta
- Paso de la aleta
- Espesor de la aleta
- Diseño de aleta sólida o dentada
- Selección del material de la aleta
- Longitudes de tubo aleteado y sin aletas
- Configuración del extremo del tubo
- Requisitos de soldadura
- Nivel de inspección
- Requisitos de embalaje
- Certificación del material
Cada lote de producción se puede suministrar con la documentación de calidad pertinente, comoCertificados de Prueba de Material (MTC), informes de inspección dimensional, resultados de pruebas mecánicas, resultados de análisis químicos y registros de pruebas no destructivas aplicables.
Garantía de Calidad
Para aplicaciones críticas de calderas y recuperación de calor, el control de calidad debe extenderse durante todo el proceso de fabricación, desde la verificación del tubo P22 entrante hasta la soldadura de la aleta y la inspección final.
Se debe prestar especial atención a:
- Identificación correcta del material P22
- Precisión dimensional del tubo
- Composición química
- Propiedades mecánicas
- Condición de tratamiento térmico
- Dimensiones de la aleta
- Soldadura continua de aletas
- Calidad de la unión aleta-tubo
- Condición de la superficie
- Rectitud
- Tolerancias dimensionales finales
- Trazabilidad y documentación
Este enfoque ayuda a garantizar que los tubos aleteados terminados cumplan con los requisitos técnicos de las exigentes aplicaciones de economizadores.
Conclusión
Los tubos aleteados soldados por alta frecuencia ASTM A335 P22proporcionan una combinación práctica de rendimiento de acero aleado a alta temperatura y transferencia de calor aleta de alta eficiencia. Su aplicación principal son loseconomizadores de calderas, donde recuperan calor del gas de combustión caliente y lo transfieren al agua de alimentación de la caldera.
Su uso también puede extenderse aHRSG, calderas de recuperación de calor residual, centrales eléctricas, refinerías, instalaciones petroquímicas y sistemas de recuperación de calor de hornos industriales.
Para proyectos que requieren alta capacidad de transferencia de calor, dimensiones de equipo compactas y operación fiable a altas temperaturas, los tubos aleteados P22 HFW son una solución sólida para superficies de transferencia de calor de economizadores.
