Yuhong Holding Group Co., LTD.
Lugar de origen: | China |
Nombre de la marca: | YUHONG |
Certificación: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
Número de modelo: | A105 |
Cantidad de orden mínima: | 1 PC |
---|---|
Precio: | Negotiable |
Detalles de empaquetado: | paquete Capa-de madera del caso de /Iron del caso con el casquillo plástico/la caja tejida |
Tiempo de entrega: | Depende de cantidad |
Condiciones de pago: | T/T, L/C |
Capacidad de la fuente: | 1000 toneladas por mes |
Estándar de producción: | ASTM A105 | Grado material: | A105 |
---|---|---|---|
Tipo: | Acoplamiento | superficie: | Conservado en vinagre y recocido, pulido, brillante recocido |
Uso: | aceite/gas/petróleo | Estándar del tamaño: | B16.11 |
Alta luz: | Acoplamiento del acero de carbono de ASTM A105,Colocación de soldadura de acero del zócalo de carbono,Acoplamiento del acero de carbono de ASTM A105 |

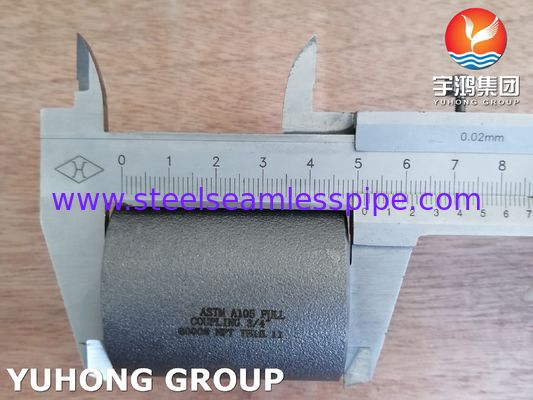

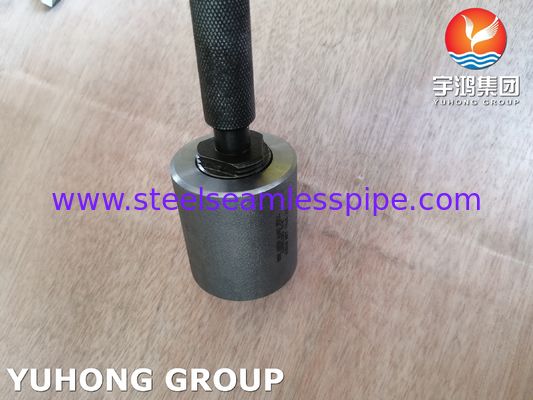

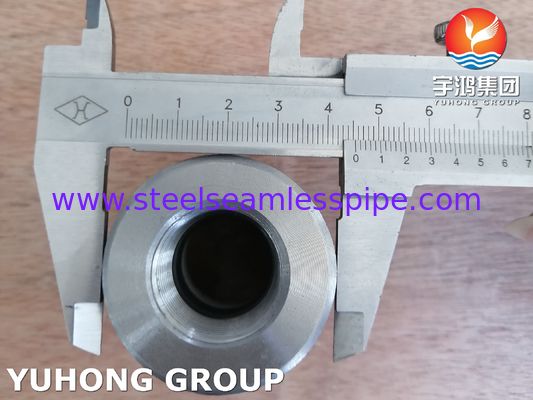

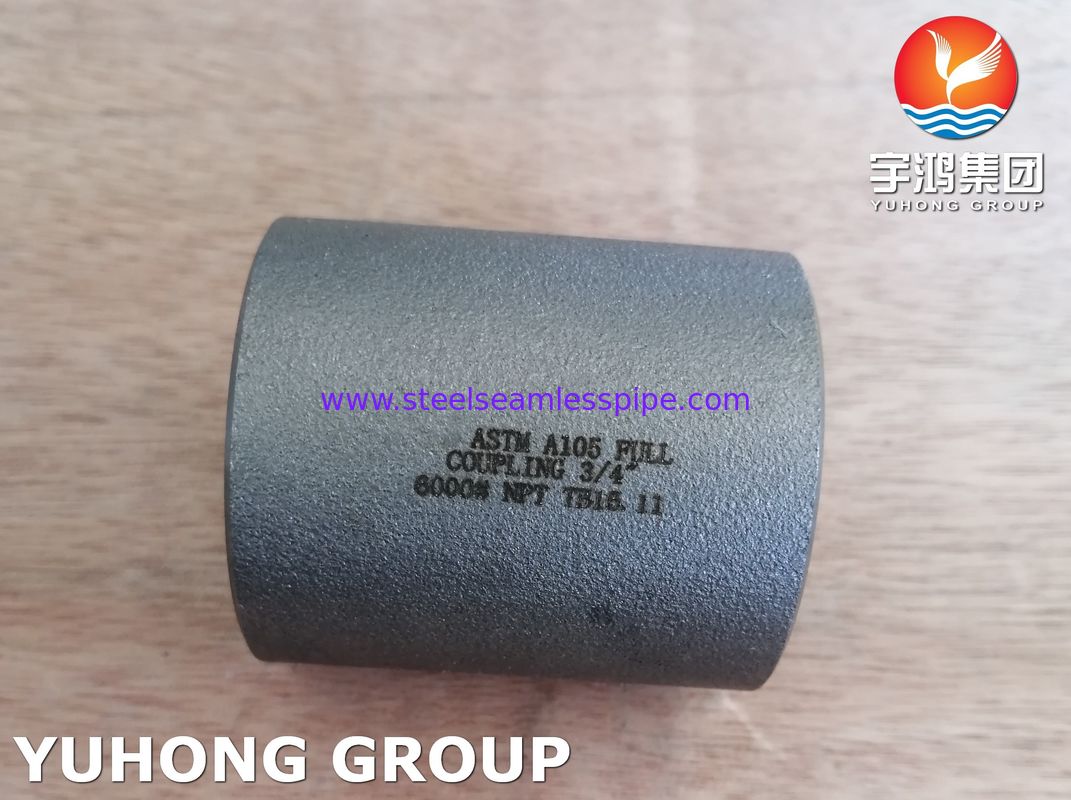

Gas de aceite de acero apropiado de soldadura del acoplamiento B16.11 de carbono del zócalo ASTM A105
¿Cuál es acoplamiento del acero de carbono de ASTM A105?
Un acoplamiento se puede describir como pequeño pedazo de tubo o de tubería con un zócalo en un o ambo extremos. Ayuda a conectar los tubos y el acoplamiento de tubes.ASTM A105 cubre el acero de carbono inconsútil forjó los tubos usados en usos des alta temperatura en sistemas de la presión. Es también muy durable porque se hace del acero de carbono de alta calidad.
(NPS) tamaño normal del tubo | Diámetro interior del zócalo | Profundidad del zócalo | Diámetro interior Daimeter |
Zócalo Grueso de pared |
B | J | D | C | |
el 1/2 | 21,95 21,70 |
10 | 16,6 15 |
4,65 4,10 |
3/4 | 27,30 27,05 |
13 | 21,7 20,2 |
4,90 4,25 |
1 | 34,05 33,80 |
13 | 27,4 25,9 |
5,70 5,00 |
1.1/4 | 42,80 42,55 |
13 | 35,8 34,3 |
6,05 5,30 |
1.1/2 | 48,90 48,65 |
13 | 41,7 40,1 |
6,35 5,55 |
2 | 61,35 61,10 |
16 | 53,5 51,7 |
6,95 6,05 |
2.1/2 | 74,20 73,80 |
16 | 64,2 61,2 |
8,75 7,65 |
3 | 90,15 89,80 |
16 | 79,5 46,4 |
9,50 8,30 |
4 | 115,80 115,45 |
19 | 103,8 100,7 |
10,70 9,35 |
NPS | Longitudes de colocación | |||
Medio acoplamiento E |
Acoplamientos del acero de carbono de ASTM A105 medios F |
|||
el 1/2 | 9,5 | 22,5 | ||
3/4 | 9,5 | 23,5 | ||
1 | 13 | 29 | ||
1.1/4 | 13 | 30 | ||
1.1/2 | 13 | 32 | ||
2 | 19 | 41 | ||
2.1/2 | 19 | 42,5 | ||
3 | 19 | 44,5 | ||
4 | 19 | 47,5 |
Composición química del acoplamiento del acero de carbono de ASTM A105:
C | Manganeso | P | S | Si |
0,15 | 0.6-1.0 | 0,035 | 0,04 | 0,1 |
Propiedades mecánicas del acoplamiento del acero de carbono de ASTM A105
Resistencia a la tensión | Fuerza de producción | Alargamiento |
485 (Mpa) | 250 (Mpa) | 30 (%) |
Grados de la temperatura del acoplamiento del acero de carbono de ASTM A105
Presión-temperatura para el acoplamiento de ASTM A105 (psig) | |||||
---|---|---|---|---|---|
Temperatura | Clase | ||||
150 | 300 | ||||
1/4 - 1 pulgada | 1 1/4 - 2 pulgadas | 2 1/2 - 3 pulgadas | |||
(de) | (Oc) | ||||
-20 a 150 | -29 a 66 | 300 | 2000 | 1500 | 1000 |
200 | 93 | 265 | 1785 | 1350 | 910 |
250 | 121 | 225 | 1575 | 1200 | 825 |
300 | 149 | 185 | 1360 | 1050 | 735 |
350 | 177 | 150 | 1150 | 900 | 650 |
400 | 204 | - | 935 | 750 | 560 |
450 | 232 | - | 725 | 600 | 475 |
500 | 260 | - | 510 | 450 | 385 |
550 | 288 | - | 300 | 300 | 300 |
Dimensiones | Hasta 2" NOTA | 2 1/2” y 3" NOTA | |
• Diámetro interior del zócalo | + 0,25 | + 0,38 | |
- 0,00 | - 0,00 | ||
• Diámetro interior del cuerpo | + 0,00 | + 0,00 | |
- 1,52 | - 3,00 | ||
1/4" NOTA | ± 0,8 | ± 2,50 | |
3/8" A 3/4" NOTA | ± 1,6 | ||
1" T0 2" NOTA | ± 2,0 |
Uso
Aceite
Gas
Petróleo
