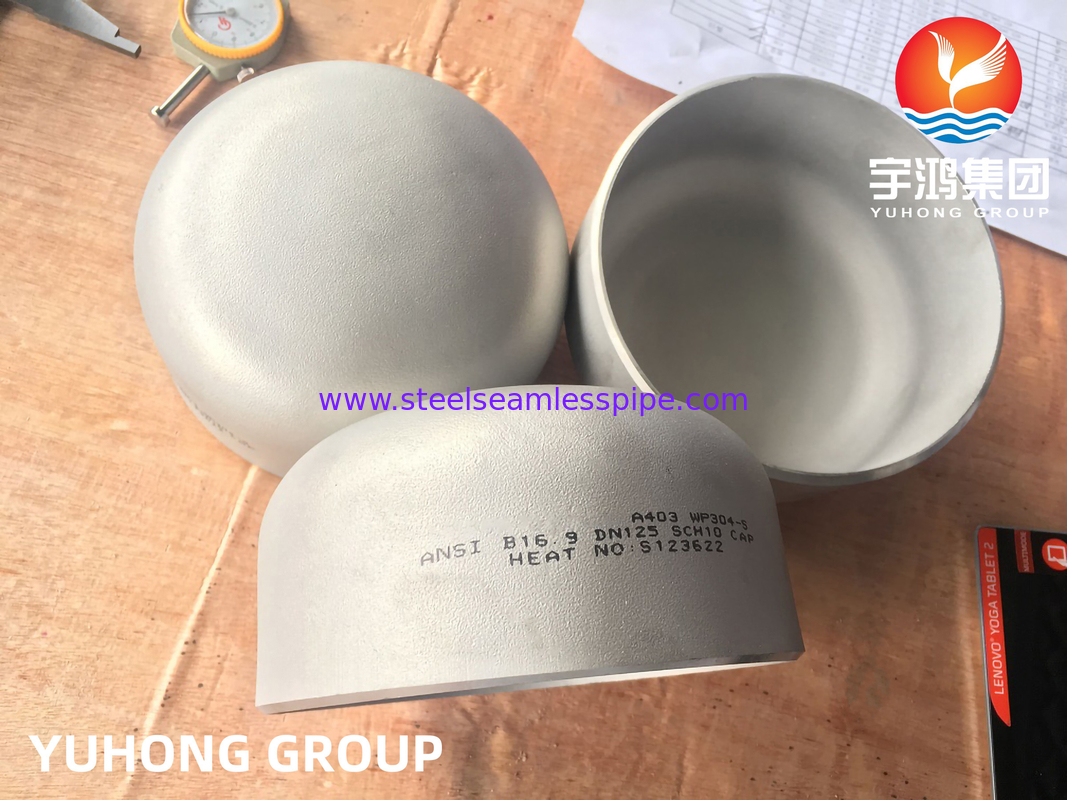

Tapa de soldadura a tope de acero inoxidable ASTM A403 WP304, accesorio ASME B16.9
Descripción del producto
Tapas de soldadura a tope de acero inoxidable ASTM A403 WP304/WP304L son accesorios de tubería de acero inoxidable austenítico diseñados para cerrar el extremo de sistemas de tuberías, boquillas de equipos y líneas de proceso. Las tapas se suministran con extremos de soldadura a tope para soldar directamente a la tubería adyacente.
Fabricados según ASTM A403/ASME SA403 y dimensionados según ASME B16.9, estas tapas de tubería de acero inoxidable están disponibles en diferentes tamaños nominales y espesores de pared para aplicaciones de tuberías de proceso, petroquímicas, de petróleo y gas, de energía y equipos industriales.
Especificaciones del producto
| Artículo |
Especificación |
| Producto |
Tapa de soldadura a tope de acero inoxidable |
| Grado del material |
ASTM A403 WP304 / WP304L |
| UNS |
S30400 / S30403 |
| Tipo de material |
Acero inoxidable austenítico |
| Tipo de producto |
Tapa de tubería / Tapa de extremo |
| Estándar de fabricación |
ASTM A403 / ASME SA403 |
| Estándar de dimensiones |
ASME B16.9 |
| Conexión |
Soldadura a tope (BW) |
| Rango de tamaño |
1/8"-48" NB |
| Espesor de pared |
SCH 10S-XXS |
| Preparación del extremo |
ASME B16.25 cuando sea aplicable |
| Tratamiento térmico |
Tratado térmicamente en solución |
| Superficie |
Decapado / Chorreado / Mecanizado según sea necesario |
| Inspección |
Dimensional, visual, PMI, NDT según sea necesario |
| Certificación |
EN 10204 3.1 disponible |
Material ASTM A403 WP304 / WP304L
ASTM A403 cubre accesorios de acero inoxidable austenítico forjado para aplicaciones de tuberías a presión. WP304 y WP304L son grados de acero inoxidable de cromo-níquel comúnmente utilizados donde se requieren resistencia a la corrosión, soldabilidad y rendimiento general en servicio de proceso.
WP304 vs WP304L
La principal distinción del material es el contenido de carbono.
| Grado |
UNS |
Carbono |
Característica típica |
| WP304 |
S30400 |
≤ 0.08% |
Acero inoxidable 304 de uso general |
| WP304L |
S30403 |
≤ 0.03% |
Grado con bajo contenido de carbono para aplicaciones soldadas |
El límite de carbono más bajo de WP304L ayuda a reducir el riesgo de precipitación de carburo de cromo durante la soldadura y, por lo tanto, se especifica comúnmente para sistemas de tuberías fabricados que implican soldadura extensiva.
Diseño de tapa de soldadura a tope de acero inoxidable
Una tapa de soldadura a tope se instala sobre el extremo abierto de una tubería o accesorio y se suelda alrededor de la circunferencia. La configuración de soldadura a tope proporciona:
- Soldadura directa de tubería a accesorio
- Conexión soldada continua
- Perfil externo compacto
- Alineación adecuada con los sistemas de tuberías
- Compatibilidad con los requisitos dimensionales de ASME B16.9
La tapa se puede suministrar para tamaños de tubería estándar, así como para requisitos personalizados seleccionados.
Dimensiones ASME B16.9
ASME B16.9 proporciona requisitos dimensionales para accesorios de soldadura a tope forjados fabricados en fábrica. Las combinaciones de tamaño y espesor de pared disponibles se pueden seleccionar de acuerdo con la especificación de la tubería conectada.
Las designaciones de pared típicas incluyen:
- SCH 5S
- SCH 10S
- SCH 20S
- SCH 40S
- SCH 80S
- SCH 120
- SCH 160
- XXS
La disponibilidad real depende del tamaño, el grado del material y los requisitos dimensionales aplicables.
Tipos de tapas de acero inoxidable disponibles
YUHONG puede suministrar tapas de soldadura a tope de acero inoxidable en diferentes configuraciones y grados de material según los requisitos del proyecto.
Tapa de soldadura a tope WP304
Las tapas de acero inoxidable A403 WP304 se seleccionan comúnmente para aplicaciones generales de tuberías de proceso y equipos donde el acero inoxidable 304 estándar proporciona la resistencia a la corrosión requerida.
Tapa de soldadura a tope WP304L
Las tapas de acero inoxidable A403 WP304L son adecuadas para sistemas de tuberías soldadas donde se especifica la versión con bajo contenido de carbono del acero inoxidable 304.
Tapas de tubería de acero inoxidable personalizadas
Se pueden considerar tamaños, espesores de pared y requisitos de inspección especiales según dibujos, especificaciones de tuberías u órdenes de compra.
Aplicaciones
Las tapas de soldadura a tope ASTM A403 WP304 / WP304L se utilizan para la terminación de tuberías y equipos en:
- Tuberías de petróleo y gas
- Plantas petroquímicas
- Procesamiento químico
- Tuberías de refinería
- Generación de energía
- Sistemas de intercambiadores de calor
- Recipientes a presión
- Equipos de proceso
- Tratamiento de agua
- Tuberías industriales
- Construcción naval
- Equipos mecánicos generales
La tapa se puede utilizar para cerrar extremos de tubería, conexiones de equipos y ramas de tuberías de proceso seleccionadas donde se requiere un cierre de extremo soldado.
¿Por qué elegir tapas de soldadura a tope WP304 / WP304L?
- Resistencia a la corrosión - El contenido de cromo del acero inoxidable 304 proporciona resistencia a muchos entornos atmosféricos y de proceso comunes.
- Soldabilidad - WP304L proporciona una opción con bajo contenido de carbono para la fabricación soldada y se selecciona con frecuencia cuando los requisitos de soldadura son una parte importante del diseño de la tubería.
- Conexión de soldadura a tope - La configuración BW permite soldar la tapa directamente a la tubería, produciendo una conexión de tubería compacta y continua.
- Dimensiones estandarizadas - Los requisitos dimensionales de ASME B16.9 ayudan a garantizar la compatibilidad con los componentes de tubería de soldadura a tope estándar.
- Amplia disponibilidad de tamaños - El producto se puede suministrar en una amplia gama de tamaños nominales y espesores de pared según la especificación aplicable.
Fabricación e inspección
Dependiendo de la especificación del proyecto, la inspección puede incluir:
- Análisis de composición química
- Pruebas mecánicas
- Verificación del tratamiento térmico
- Inspección visual

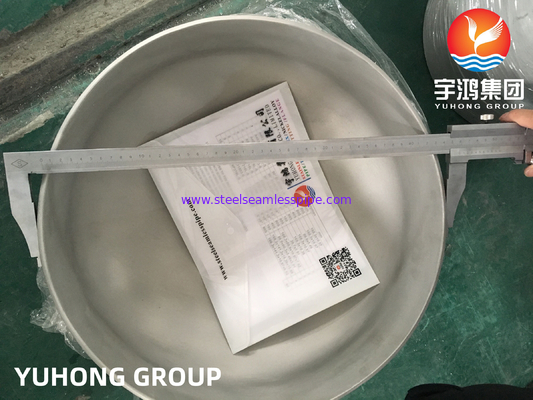

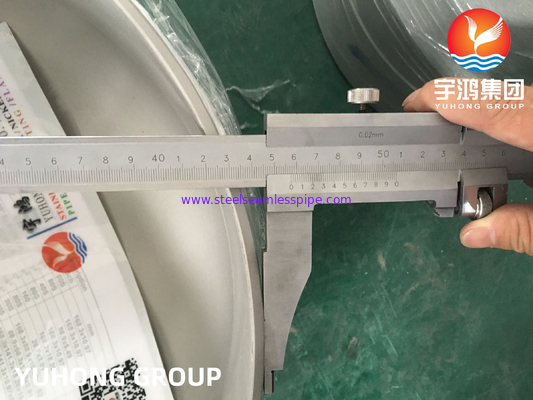

- Inspección dimensional
- Pruebas de dureza

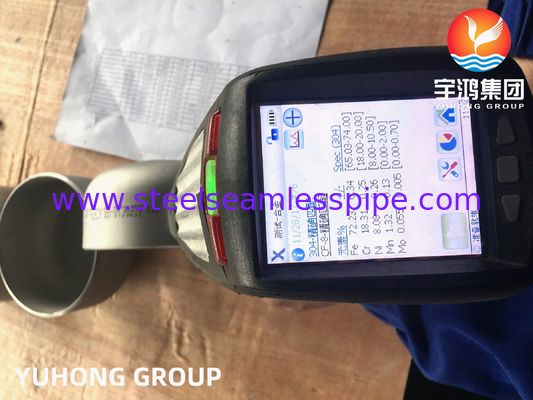

- Identificación positiva de materiales (PMI)
- Pruebas de líquidos penetrantes (PT)
- Pruebas ultrasónicas (UT)
- Otra inspección de terceros
Se pueden suministrar certificados de prueba de materiales según EN 10204 3.1 o los requisitos del proyecto.
Normas aplicables
El producto se puede suministrar según:
- ASTM A403 / ASME SA403 - Accesorios de tubería de acero inoxidable austenítico forjado
- ASME B16.9 - Accesorios de soldadura a tope fabricados en fábrica
- ASME B16.25 - Extremos de soldadura a tope
- EN 10204 - Documentos de inspección
Se pueden considerar normas adicionales según la especificación del proyecto.
Tapas de acero inoxidable WP304 vs WP304L
| Artículo |
WP304 |
WP304L |
| UNS |
S30400 |
S30403 |
| Límite de carbono |
≤ 0.08% |
≤ 0.03% |
| Cromo |
18.0-20.0% |
18.0-20.0% |
| Níquel |
8.0-11.0% |
8.0-12.0% |
| Familia de materiales |
Acero inoxidable austenítico |
Acero inoxidable austenítico |
| Soldabilidad |
Buena |
Particularmente adecuado para fabricación soldada |
| Uso típico |
Tuberías de proceso generales |
Tuberías y equipos de proceso soldados |
El grado final debe seleccionarse de acuerdo con la especificación del material de la tubería, el procedimiento de soldadura y las condiciones de operación.
Rango de suministro del producto
YUHONG puede suministrar tapas de soldadura a tope de acero inoxidable ASTM A403 WP304 / WP304L con:
- Rango de tamaño nominal de 1/8"-48"
- Opciones de espesor de pared SCH 5S-XXS
- Extremos de soldadura a tope
- Dimensiones estándar y personalizadas
- Superficies decapadas, chorreadas o mecanizadas
- Certificación de material 3.1
- Inspección PMI y de terceros cuando sea necesario
Preguntas frecuentes
¿Qué es una tapa ASTM A403 WP304?
Es un accesorio de tubería de acero inoxidable austenítico forjado fabricado según ASTM A403 WP304 y diseñado para cerrar el extremo de un sistema de tuberías utilizando una conexión de soldadura a tope.
¿Cuál es la diferencia entre WP304 y WP304L?
La diferencia principal es el límite de carbono. WP304L tiene un contenido máximo de carbono de 0.03%, en comparación con el 0.08% para WP304, lo que hace que WP304L sea una opción común para la fabricación soldada.
¿Qué norma se utiliza para las dimensiones de la tapa?
Para accesorios de soldadura a tope fabricados en fábrica estándar, la norma dimensional es ASME B16.9.
¿Es esta una tapa de tubería sin costura?
La ruta de fabricación debe confirmarse con la especificación del pedido específico. ASTM A403 permite diferentes formas de producto y procesos de fabricación dependiendo del accesorio y el grado. Por lo tanto, la condición de suministro debe especificarse cuando se requiere construcción sin costura.
¿Qué tamaños están disponibles?
La especificación de producto existente cubre de 1/8" a 48" NB, con espesores de pared desde Schedule 10S hasta XXS. Los requisitos personalizados se pueden revisar según los dibujos o las especificaciones del proyecto.
¿Pueden proporcionar tapas WP304L para la fabricación de recipientes a presión?
Sí. Las tapas de soldadura a tope WP304/WP304L se pueden suministrar para aplicaciones de tuberías y equipos, incluida la fabricación de recipientes a presión y equipos de proceso seleccionados, sujeto a la especificación de diseño y material aplicable.
