Tee Igual ASTM B366 N08810 Incoloy 800H
El Tee Igual ASTM B366 N08810 Incoloy 800H es un accesorio de tubería de aleación de níquel forjada fabricado en fábrica, diseñado para conexiones de ramal en sistemas de tuberías de alta temperatura.
El accesorio está fabricado con UNS N08810 / Incoloy 800H, una aleación de níquel-hierro-cromo con contenido controlado de carbono y aluminio-titanio para aplicaciones a temperaturas elevadas. El Incoloy 800H se suministra comúnmente para aplicaciones donde la temperatura, la oxidación, la carburación y el rendimiento mecánico a largo plazo son consideraciones importantes.
ASTM B366/B366M cubre accesorios de níquel y aleaciones de níquel forjados para tuberías a presión, incluyendo tes fabricadas para aplicaciones de soldadura a tope. Los accesorios WP están asociados con estándares dimensionales como ASME B16.9 y B16.11.
El tee igual tiene tres salidas del mismo tamaño nominal de tubería y se utiliza para crear una conexión de ramal de 90 grados desde la línea principal de tubería.
Especificaciones del Producto
| Artículo |
Especificación |
| Producto |
Tee Igual de Aleación de Níquel |
| Tipo de Accesorio |
Tee Igual / Tee de Soldadura a Tope |
| Estándar |
ASTM B366/B366M |
| Material |
Aleación de Níquel-Hierro-Cromo |
| UNS |
N08810 |
| Aleación |
Incoloy 800H |
| Estándar Dimensional |
ASME B16.9 cuando sea aplicable |
| Construcción |
Forjado |
| Conexión |
Soldadura a Tope |
| Tamaño |
Personalizado / Según Dibujo |
| Espesor de Pared |
SCH 5S, 10S, 40S, 80S y personalizado |
| Preparación del Extremo |
Biselado / Según ASME B16.25 o requisito del proyecto |
| Tratamiento Térmico |
Según el requisito aplicable de ASTM B366 |

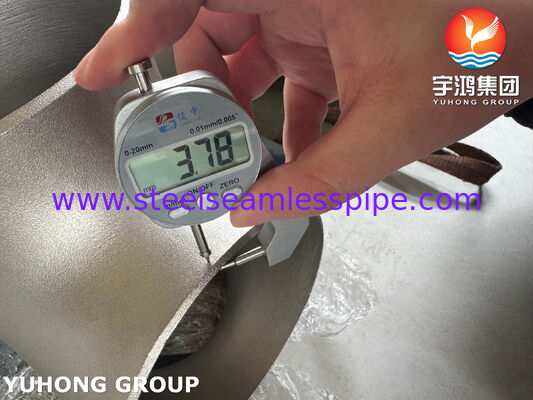

| Inspección |
Dimensional, Química, Mecánica y END según lo especificado |

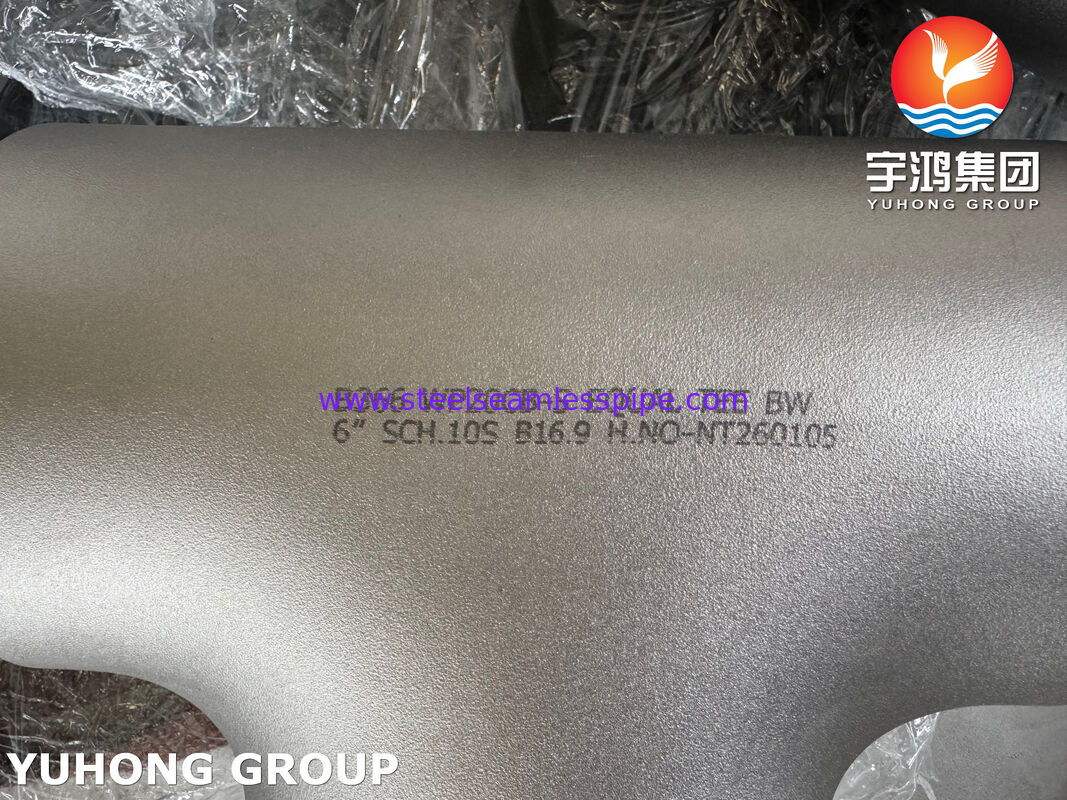

| Marcado |
Estándar, Grado, Tamaño, Número de Lote y Marca del Fabricante |
Material: UNS N08810 / Incoloy 800H
UNS N08810 se conoce comúnmente como aleación INCOLOY 800H. Pertenece a la familia de aleaciones de níquel-hierro-cromo.
La aleación tiene una química nominal basada en aproximadamente:
| Elemento |
Rango Típico ASTM / Aleación |
| Ni |
30.0–35.0% |
| Cr |
19.0–23.0% |
| Fe |
Balance |
| C |
0.05–0.10% |
| Mn |
≤1.50% |
| Si |
≤1.00% |
| Al |
0.15–0.60% |
| Ti |
0.15–0.60% |
| Al + Ti |
0.30–1.20% |
| Cu |
≤0.75% |
| S |
≤0.015% |
El rango de carbono controlado y los requisitos de tamaño de grano distinguen al 800H del Alloy 800 estándar. Special Metals identifica N08810 como aleación INCOLOY 800H y N08811 como aleación INCOLOY 800HT.
N08810 vs N08811
| Grado |
UNS |
Nombre Comercial |
Diferencia Clave |
| N08800 |
UNS N08800 |
Incoloy 800 |
Aleación Base 800 |
| N08810 |
UNS N08810 |
Incoloy 800H |
Carbono y tamaño de grano controlados |
| N08811 |
UNS N08811 |
Incoloy 800HT |
Rango de Al + Ti más restrictivo |
Proceso de Fabricación
El tee igual ASTM B366 N08810 puede fabricarse mediante conformado en caliente controlado y otras operaciones de conformado permitidas, dependiendo del tamaño del accesorio, el espesor de la pared y la clase de construcción.
Las etapas típicas de fabricación incluyen:
- Inspección de materia prima de aleación de níquel
- Identificación del material y trazabilidad del lote
- Corte
- Conformado / Moldeado en caliente
- Formación del ramal del tee
- Tratamiento térmico
- Mecanizado del bisel del extremo

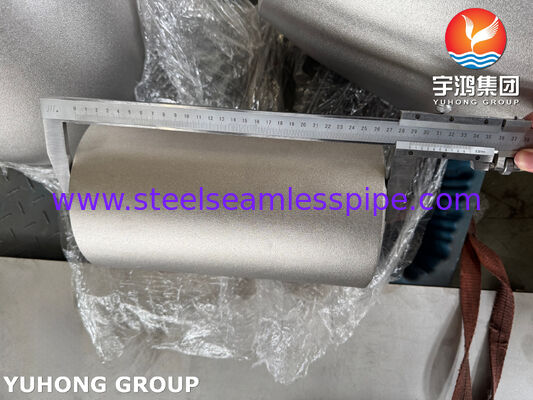

- Inspección dimensional
- Inspección de superficie
- END cuando se especifica
- Marcado
- Inspección final y embalaje
ASTM B366 permite operaciones de conformado que incluyen martillado, prensado, perforado, extrusión, recalcado, laminado, doblado y otros procesos de fabricación aplicables.
Aplicaciones
Los tees iguales ASTM B366 N08810 Incoloy 800H se pueden especificar para sistemas de tuberías utilizados en:
Procesamiento Petroquímico
- Procesamiento de Hidrocarburos
- Tuberías de proceso a alta temperatura
- Sistemas de Refinería
- Tuberías asociadas a hornos
Procesamiento Químico
- Líneas de proceso químico a alta temperatura
- Entornos de proceso corrosivos
- Sistemas de gas de proceso
Tratamiento Térmico y Hornos Industriales
- Tuberías de horno a alta temperatura
- Equipos de tratamiento térmico
- Sistemas de proceso de hornos
Equipos de Energía y Proceso
- Tuberías a alta temperatura
- Sistemas relacionados con vapor
- Tuberías asociadas a intercambiadores de calor
- Equipos industriales de procesamiento térmico
La familia 800H/800HT se utiliza específicamente donde el rendimiento mecánico a temperaturas elevadas y la resistencia a la oxidación o carburación son consideraciones de diseño relevantes.
