Yuhong Holding Group Co., LTD.
 |
| Lugar de origen: | China. |
| Nombre de la marca: | YUHONG |
| Certificación: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015 |
| Número de modelo: | ASTM/ASME |
| Cantidad de orden mínima: | 500kgs |
|---|---|
| Precio: | NEGOTIABLE |
| Detalles de empaquetado: | paquete Capa-de madera del caso de /Iron del caso con el casquillo plástico |
| Tiempo de entrega: | 10-90 días |
| Condiciones de pago: | En el caso de las empresas de servicios de telecomunicaciones: |
| Capacidad de la fuente: | Según la petición del cliente |
| El tipo: | Tubo de aleta de tipo L | Estándar: | ASTM |
|---|---|---|---|
| Grado material: | Acero dúplex/acero carbono | Material de la aleta: | Aluminio, acero de carbono, acero inoxidable |
| Alta luz: | Tipo de tubo de aleta de intercambiador de calor L,Tubo de aleta tipo L de la caldera,Tipo de herida ASTM tubo con aletas |
||

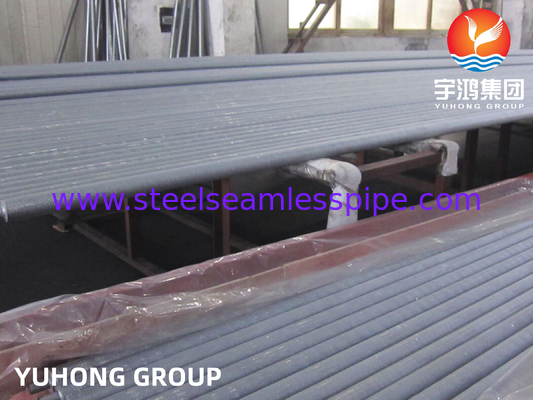

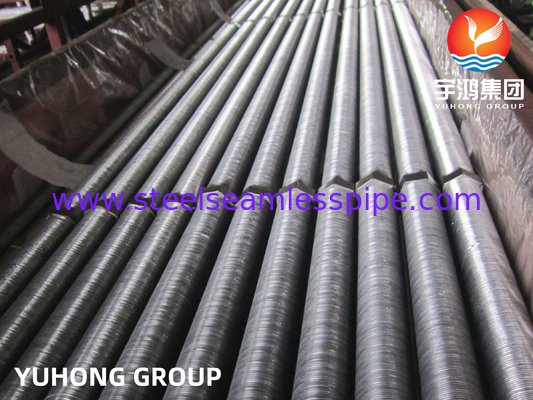

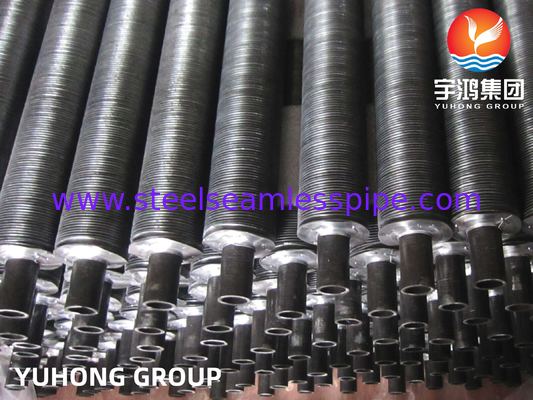

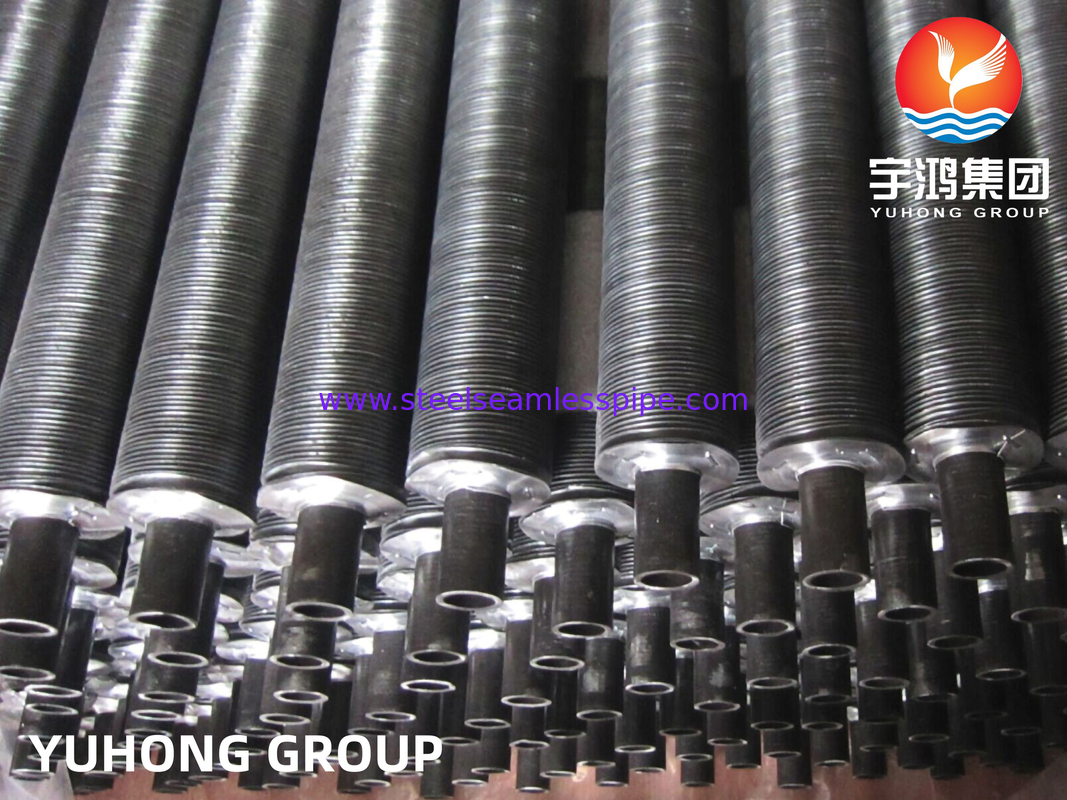

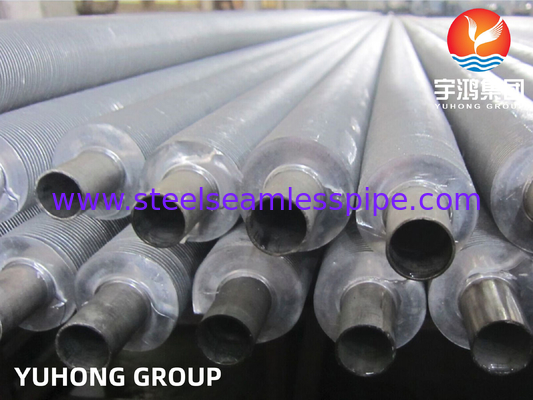

Tubo con aletas de tipo L para intercambiador de calor
El tubo de aleta tipo L es un tipo de tubo intercambiador de calor que se utiliza en varias industrias como la petroquímica, la generación de energía y las aplicaciones de calefacción y refrigeración.La "L" en su nombre se refiere a la forma de las aletas que están unidas al tuboEstas aletas son de forma rectangular y están unidas en ángulo de 90 grados al tubo, dándole una forma de "L".mejorando así su eficiencia de transferencia de calorLos tubos se fabrican típicamente de materiales como cobre, aluminio o acero inoxidable, dependiendo de los requisitos específicos de la aplicación.
Antes de enrollar las aletas, enrollar los patrones en el tubo base, o añadir una hoja al enrollador, enrollar en el tubo base,y usa la hoja trasera Un tubo con aletas hecho por enrollamiento, gruñendo y enrollando al mismo tiempo.
El tubo con aletas de tipo KL se basa en el máximo contacto superficial entre las aletas y el tubo, que se garantiza mediante la tensión de las tiras de aletas que se forman helicoidalmente alrededor del tubo preenroscado,proporcionando una mejor unión y transferencia de calorLa temperatura máxima de trabajo del tubo de tipo KL puede alcanzar 250 °C y la presión máxima de trabajo puede alcanzar 3,2 MPa.
El tubo con aletas de tipo LL es un tubo con aletas en el que los pies de las aletas se preforman en una forma LL (LL superpuestos) y se aplica una tira de aletas de aluminio o aletas de cobre al tubo base bajo tensión.Sin embargo, los pies están preformados de modo que un pie se superpone al otro, lo que aumenta la protección del tubo base y el área de contacto térmico del tubo con aletas.Precalentadores de aire., la temperatura máxima de funcionamiento puede alcanzar los 180 °C.
El diseño de la aleta en forma de "LL" presenta aletas entrelazadas que se retorcen para evitar el movimiento y la separación.las aletas planas lisas con aletas en forma de "LL" perpendiculares a la superficie del tubo de acero sin costura proporcionan una resistencia muy baja al flujo de aire/gas y aseguran que la contaminación se mantenga al mínimoLa parte inferior de la aleta está en contacto con el tubo base y proporciona una capa completa a lo largo de la aleta.Este tubo con aletas de tipo LL se utiliza a menudo como reemplazo de aletas extrudidas más caras en entornos corrosivos.
La transferencia de calor de un fluido caliente a un fluido más frío a través de una pared de tubo es la razón por la que muchos de nosotros usamos tubos con aletas.
Pero usted puede preguntar, ¿cuál es la principal ventaja de utilizar un tubo de aletas? ¿Por qué no se puede utilizar un tubo normal para hacer esta transferencia?
Al no utilizar un tubo con aletas, la superficie exterior no es significativamente mayor que la superficie interior.el fluido con el coeficiente de transferencia de calor más bajo dictará la velocidad de transferencia de calor total. When the heat transfer coefficient of the fluid inside the tube is several times larger than that of the fluid outside the tube the overall heat transfer rate can be greatly improved by increasing the outside surface area of the tube.
Los tubos con aletas crecen fuera de la superficie. Al tener un tubo con aletas en su lugar, aumenta la tasa de transferencia de calor general.Esto disminuye el número total de tubos necesarios para una aplicación determinada, lo que también reduce el tamaño general del equipo y puede a largo plazo disminuir el costo del proyecto.En muchos casos de aplicación, un tubo con aletas sustituye a seis o más tubos desnudos a menos de 1/3 del coste y 1/4 del volumen.
Para aplicaciones que implican la transferencia de calor de un fluido caliente a un fluido más frío a través de una pared de tubo, se utilizan tubos de aleta.donde uno de los fluidos es aire o algún otro gas, el coeficiente de transferencia de calor del lado del aire será mucho menor, por lo que una superficie adicional de transferencia de calor o un intercambiador de tubo de aleta es muy útil.El flujo de patrón general de un intercambiador de tubos con aletas es a menudo flujo cruzado, sin embargo, también puede ser flujo paralelo o contraflujo.
Las aletas se utilizan para aumentar la superficie efectiva de los tubos del intercambiador de calor.Los tubos con aletas se utilizan cuando el coeficiente de transferencia de calor en el exterior de los tubos es considerablemente inferior al del interior.En otras palabras, calor transferido de líquido a gas, vapor a gas, como el intercambiador de calor de vapor a aire y el intercambiador de calor de fluido térmico a aire.
La velocidad a la que puede ocurrir tal transferencia de calor depende de tres factores: la diferencia de temperatura entre los dos fluidos;[2] el coeficiente de transferencia de calor entre cada uno de los fluidos y la pared del tubo; y [3] la superficie a la que está expuesto cada fluido.
| El tipo | Descripción | Tubos de base | Especificación de las aletas (mm) | ||
| D.O. (mm) | Peso de las aletas | Altura de las aletas | De espesor de aleta | ||
| Incorporado | Tubo de aleta tipo G | 16 a 63 años | 2.1 a 5 | < 17 años | - No.4 |
| Extrusos | Las demás partidas | 8-51 años | 1.6 a 10 | < 17 años | 0.2 a 0.4 |
| Tubo de aleta baja tipo T | 10 a 38 años | 0.6-2 | Se trata de un6 | - No.3 | |
| Tubos de bambú, tubos corrugados | 16 a 51 años | 30 de agosto | Se trata de un5 | / | |
| La herida | tubo de aleta tipo l/kl/ll | 16 a 63 años | 2.1 a 5 | < 17 años | - No.4 |
