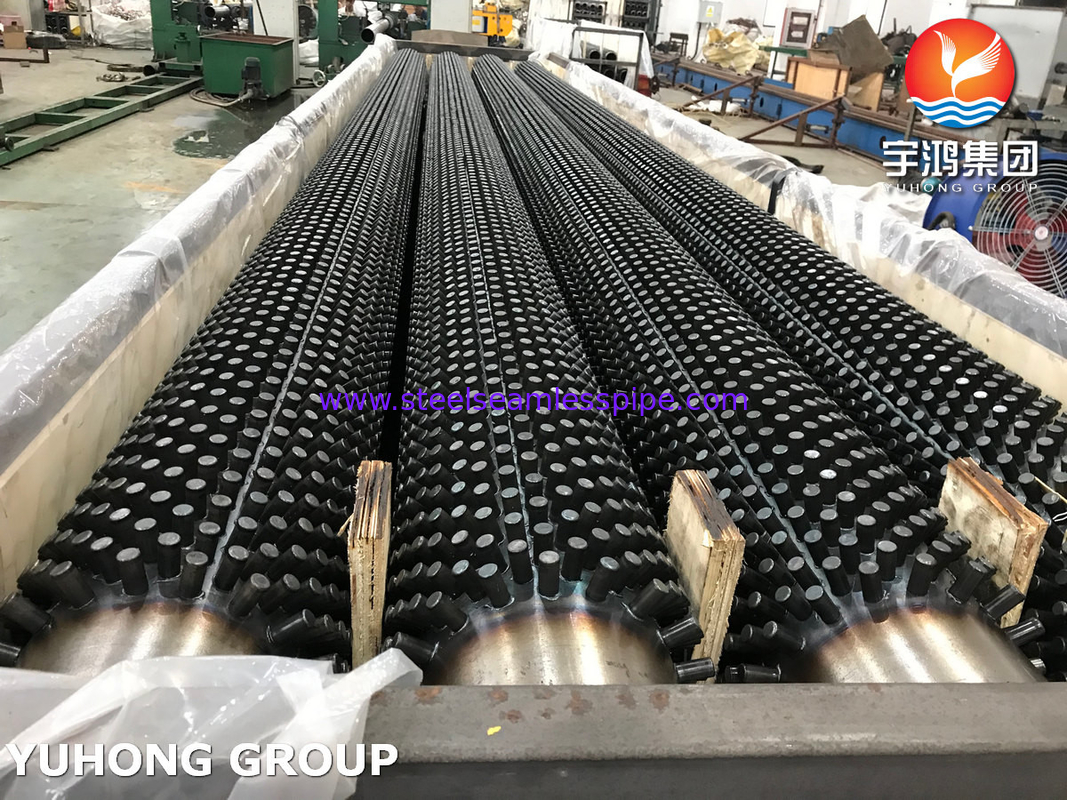

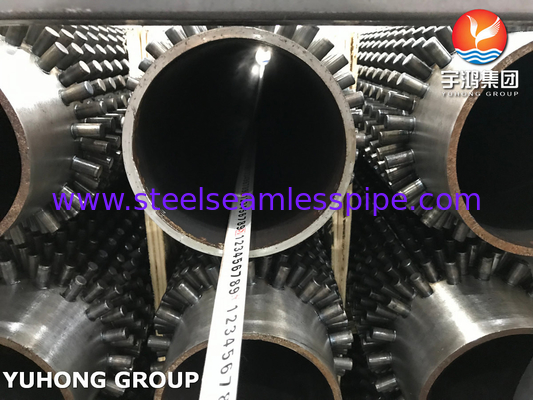

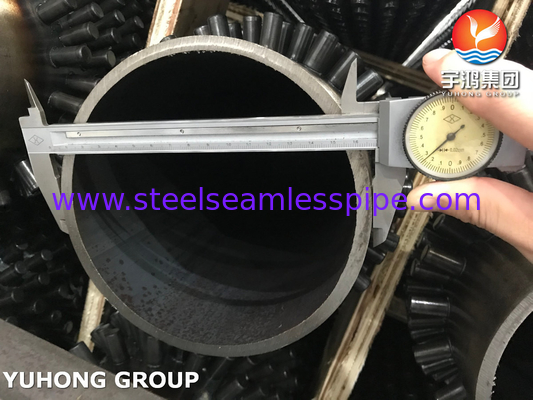

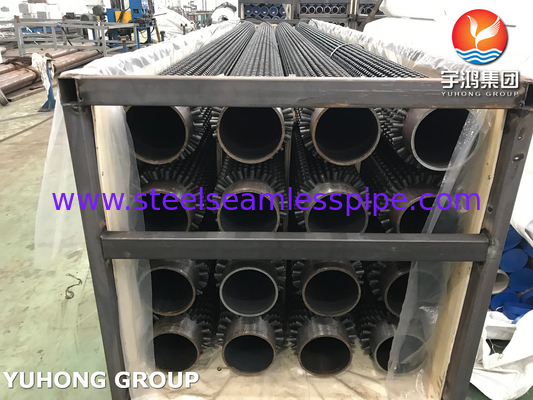

Tubo de aleta con tapones de acero al carbono para refinerías
Resumen general:
SA106 GR.B se refiere a un grado específico de material de acero al carbono que cumple con la norma ASTM A106.Se utiliza comúnmente en aplicaciones de alta temperatura y presión, como en la industria del petróleo y el gas, generación de energía, y más.
Los tubos con aletas con tacho son componentes utilizados en intercambiadores de calor y calderas para mejorar la eficiencia de transferencia de calor.aumento de la superficie para la transferencia de calorEste diseño mejora el rendimiento térmico general del intercambiador de calor o caldera facilitando un mejor intercambio de calor entre el fluido dentro del tubo y el ambiente externo.
Cuando el material SA106 GR.B se utiliza para fabricar tubos con aletas con tapones, garantiza una alta resistencia, resistencia a la corrosión y un rendimiento confiable en condiciones exigentes.Estos tubos están diseñados para soportar altas temperaturas y presiones manteniendo su integridad estructural durante largos períodos.
Yuhong Group ofrece una variedad de tubos de aleta con tapones de alta calidad.
Descripción:
| Estándar |
Se aplicará la norma ASME SA106. |
| Material del tubo base |
Grupo B |
| Tipo de aleta |
De las partidas siguientes: |
| Material de las aletas |
Acero de carbono |
| Sobredosis en el tubo base. |
Más de 100 mm |
| Altura de las puntas |
25.4 mm |
| Diámetro de las puntas |
Tamaño estándar es circular para la porción extendida 0,5 ′′ (12,7 mm) o personalizado |
| Espaciado de las puntas |
0.625 ′′ (15.875 mm) o 63 puntas por plano por metro o personalizado |
| Fin del tubo |
Los extremos planos, los extremos doblados |
| El extremo desnudo |
Según la solicitud del cliente |
| Capacidad de producción |
Más de 2000 metros por día |
Composición química del tubo base:
| Grado |
C. Las |
En |
P |
El S |
Sí, sí. |
Crónica |
Cu |
¿ Qué pasa? |
¿ Qué? |
V. |
| B. El trabajo |
0.30 al máximo |
0.29 y 1.06 |
0.035 máximo |
0.035 máximo |
0.10 minutos |
0.40 máximo |
0.40 máximo |
0.15 máximo |
0.40 máximo |
0.08 máximo |
Propiedades mecánicas del tubo base:
| Grado |
Resistencia a la tracción, min, ksi (MPa) |
Fuerza de rendimiento,
Min, ksi (MPa) |
Elongación en 2 pulgadas.
o 50 mm, min (%) |
Temperatura de tratamiento térmico,
Min, °F(°C) |
| En el sentido longitudinal |
En el sentido transversal |
| B. El trabajo |
60(415) |
35 (((240) |
30 |
16.5 |
1200 ((650) |
Aplicación y principio de funcionamiento del tubo de aleta con tacho:
1El equipo se utiliza exclusivamente para la soldadura de tubos con púas.Se caracteriza por una alta eficiencia de transferencia de calor y una alta presión de rodamientoSe utiliza principalmente en la recuperación de calor residual, petroquímica, sistemas de intercambio de calor de calderas de centrales eléctricas y otras industrias.
La aplicación de tubos con tapones en la cámara de convección del horno de calefacción de la industria petroquímica puede aumentar el coeficiente de transferencia de calor del lado del humo.El área de los tubos con púas es de 2 a 3 veces la de los tubos de luzSi el diseño es razonable, el uso de tubos con tapones puede obtener la misma intensidad de calor que la radiación.
2El tubo con tapones es una pieza de intercambio de calor integrada procesada mediante soldadura de resistencia de tipo de contacto de frecuencia de potencia y soldadura de fusión de fuerza perturbadora.
3El equipo adopta una soldadura sin tumores de metal de doble antorcha. El motor paso a paso se utiliza para la división de la cabeza del perno; y la guía lineal utiliza el deslizamiento de la cabeza de la máquina. Se garantiza la precisión de la soldadura.
4La parte de control eléctrico adopta el control del programa PLC y la configuración de parámetros de interfaz hombre-máquina.y la operación es simple y confiableLos parámetros de soldadura adoptan configuraciones de computadora de una sola placa. Su rendimiento es estable y conveniente.
Los principales parámetros técnicos de los tubos con tapones del grupo YUHONG:
1Capacidad nominal de entrada: 90 KVA
2. tensión de entrada nominal: 380V±10%
3Diámetro de los tubos de acero soldados: 60-220 mm
4Diámetro de los pernos soldados 6-14 mm (y otros pernos de forma anormal)
5Duración efectiva de los tubos de acero soldados: 13 m
6- Espaciado axial de los pernos soldados: puede ajustarse libremente
7- Disposición de las puntas de soldadura radial: número par
8Durante la soldadura de materiales de acero inoxidable, se requiere un precalentador (hecho por el propio usuario).
