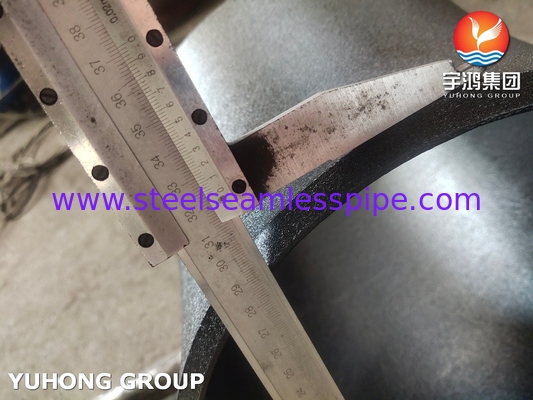

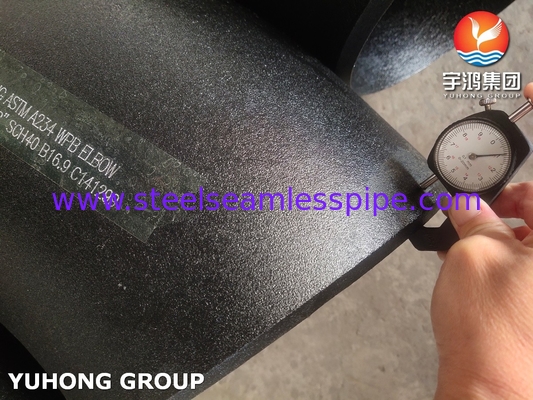

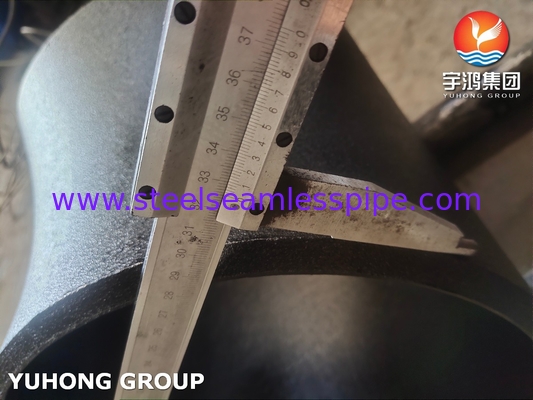

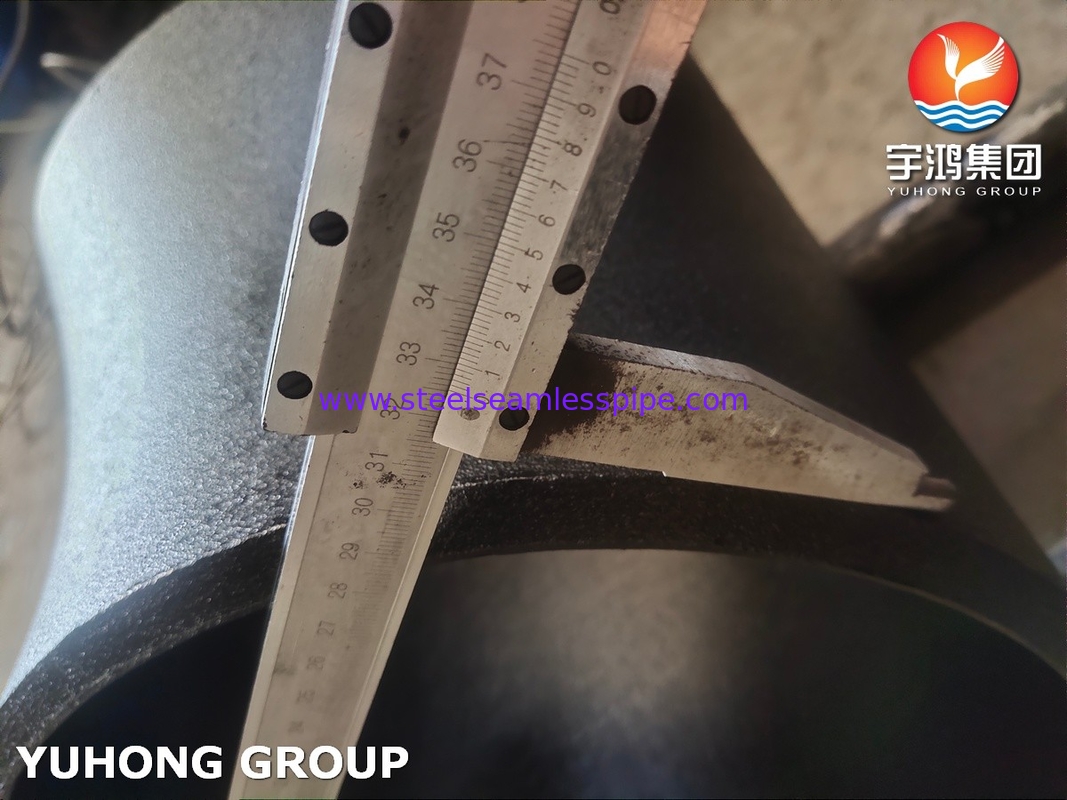

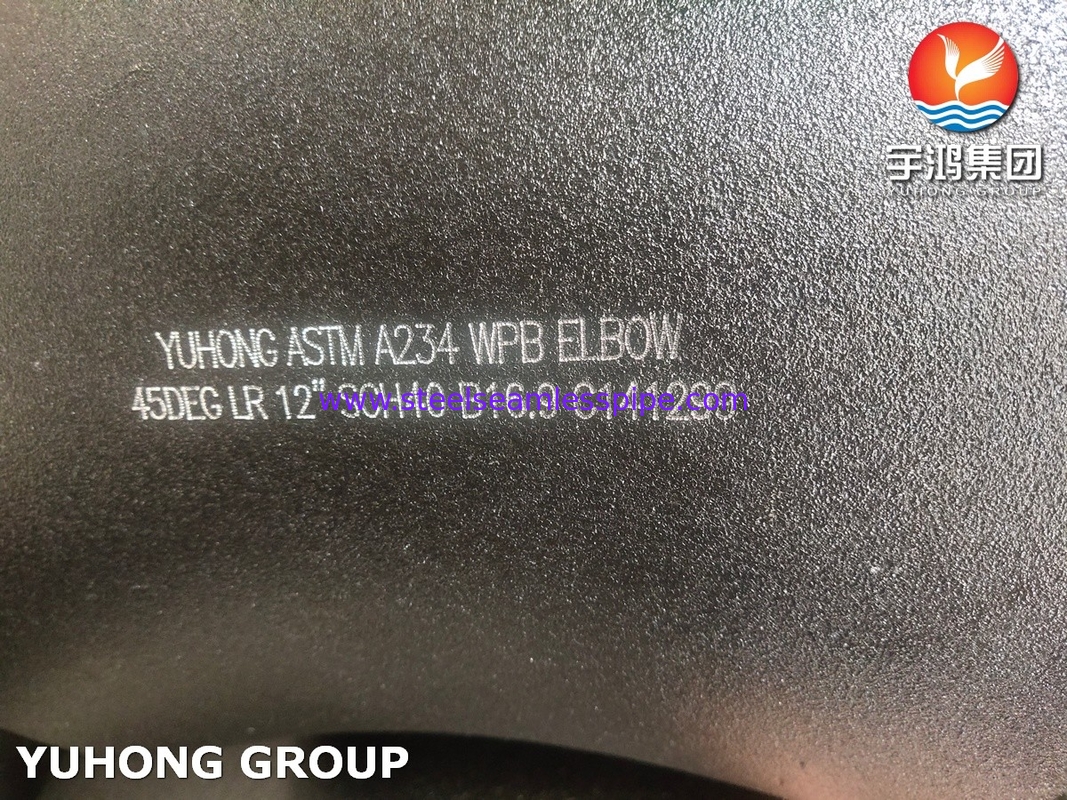

Codo de acero al carbono ASTM A234 WPB, 45 grados, radio largo, soldado a tope B16.9

Codo de acero al carbono ASTM A234 WPB 45DEG Radio Largo Soldado a Tope B16.9

ASTM A234 WPB el codo de acero al carbono es un accesorio de tubería de acero al carbono forjado fabricado de acuerdo con el estricto estándar industrial ASTM A234, adecuado para servicios de temperatura media y alta, y conectado principalmente mediante soldadura a tope. Su valor fundamental reside en su excelente rendimiento integral (resistencia, soldabilidad), fiabilidad y coste relativamente bajo, lo que lo convierte en una solución estándar para cambiar la dirección en sistemas de tuberías en muchos campos industriales como el petróleo, el gas natural, la química, la energía, la construcción naval, etc.

Requisitos químicos de ASTM A234 WPB

Propiedades mecánicas de ASTM A234 WPB

Proceso de fabricación y tipo estructural del codo de acero al carbono ASTM A234 WPB

Tecnología de moldeo:

• Prensado en caliente: Prensado por calentamiento de alta frecuencia, adecuado para la producción en masa, la oxidación de la superficie requiere tratamiento.
• Formación por prensado en frío: Los codos de pequeño diámetro se utilizan comúnmente, con alta precisión pero que requieren recocido para eliminar la tensión interna.
• Codos soldados: Para diámetros grandes, las placas de acero se enrollan y se sueldan, lo que es de bajo costo pero requiere pruebas no destructivas.

Clasificación estructural:

• Ángulo: 45 ° (giro de derivación), 90 ° (giro en ángulo recto), 180 ° (retorno en forma de U).
• Radio de curvatura: radio largo (1.5D, baja resistencia al flujo) vs radio corto (1D, espacio compacto).
• Grado de espesor de pared: Sch40, Sch80, etc., emparejado con la serie de espesor de pared ASME B16.9.

Aplicación del codo de acero al carbono ASTM A234 WPB

• Industria del petróleo y el gas natural: El acero al carbono WPB cumple con los requisitos de presión desde la temperatura ambiente hasta la temperatura media (-29 ° C~343 ° C), y su costo es menor que el del acero aleado, adecuado para entornos no ácidos. Por lo tanto, se puede utilizar como componente de conexión para tuberías de recolección y transporte de petróleo y gas, sistemas de tuberías de refinería, sistemas de tuberías de larga distancia, etc.
• Industria de la energía y la energía: El material WPB tiene un rendimiento estable por debajo de 343 ° C y se puede utilizar en combinación con materiales de alta calidad como P91/P22 para optimizar los costos. Se puede utilizar para girar la tubería de vapor principal y la tubería de agua de alimentación de las calderas en plantas de energía térmica (como codos de pared gruesa Sch80 para soportar el impacto del vapor a alta presión); Conectar la tubería principal y la tubería de derivación en el sistema de calefacción central urbana (con una curva de 45 ° para reducir la resistencia del fluido); Se puede utilizar para conectar tuberías de circulación de agua no radiactivas en islas convencionales en sistemas auxiliares de energía nuclear (de acuerdo con las especificaciones ASME B31.1).
• Industrias químicas y petroquímicas: El codo de acero al carbono WPB puede conectar reactores con intercambiadores de calor, bombas y otros equipos en las tuberías de entrada y salida de los reactores (los codos de radio largo reducen la turbulencia y protegen los catalizadores); Transportar medios ácidos y alcalinos en tuberías de baja concentración con medios no altamente corrosivos (como soluciones ácidas y alcalinas débiles) (requiriendo revestimiento con recubrimientos anticorrosión); Como conexión de giro para la red de tuberías en sistemas de aire comprimido (los codos de radio corto son adecuados para diseños compactos).

Los codos de acero al carbono ASTM A234 WPB se han convertido en una opción común en industrias como el petróleo, la energía y la química debido a su capacidad moderada de soportar presión, fácil procesamiento y costo controlable. Pero en escenarios de corrosión ácida, temperatura ultra alta (>343 ° C) o presión ultra alta, debe ser reemplazado con acero aleado de la serie WP (como WP11/WP22) o material de acero inoxidable (como ASTM A403). Al seleccionar, es necesario evaluar exhaustivamente las características del medio, las condiciones ambientales y los estándares de la industria.
