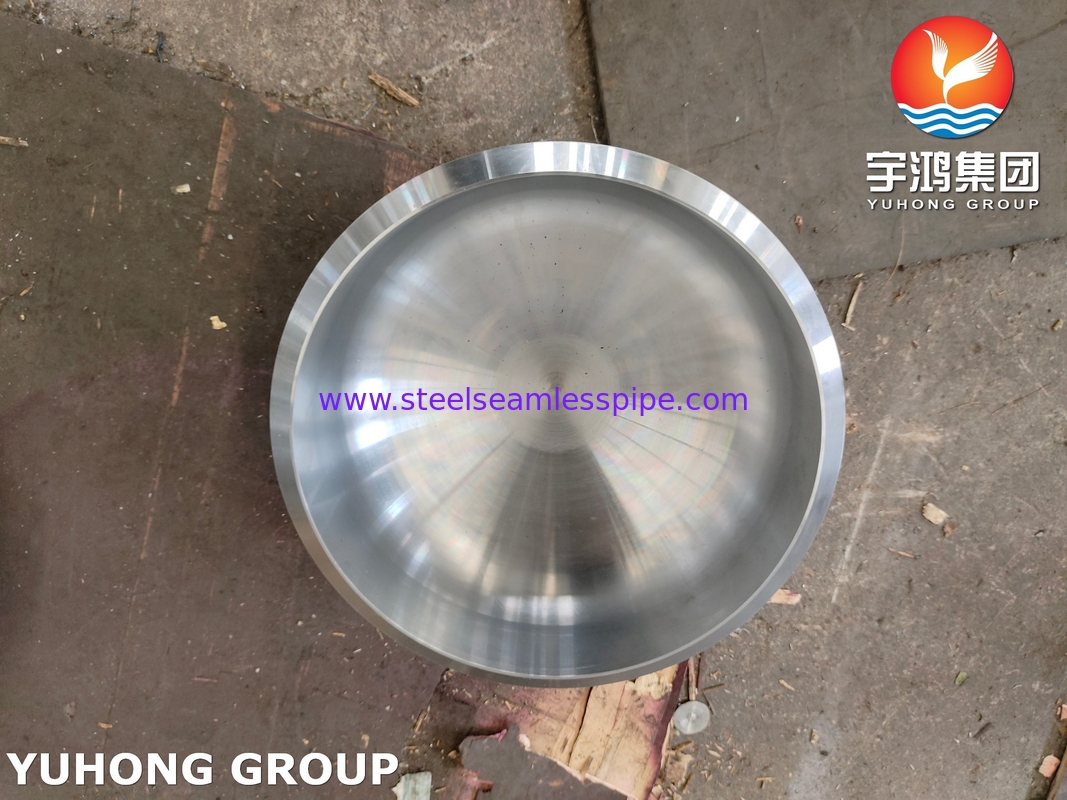

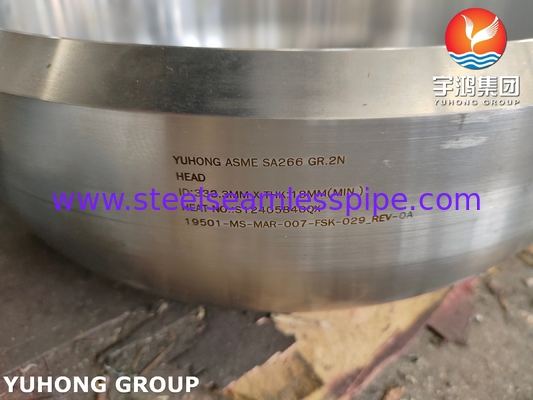

ASME SA 266 GR.2N Jefe de intercambiadores de calor de alta presión, reactores, tanques de almacenamiento
La cabeza SA-266 Gr.2N se utiliza ampliamente en recipientes a presión y sistemas de calderas para medios no corrosivos debido a su economía, estabilidad a temperatura media y fácil procesamiento.En ambientes ácidos o que contengan azufre, se recomienda actualizar al acero de aleación Cr-Mo (como el SA-387 Gr.11) o al acero inoxidable (SA-240 304L) y seguir estrictamente las normas de fabricación y ensayo para garantizar un servicio seguro.
La cabeza de mariposa se compone de la parte de la corona (Radio de la corona) y la zona de transición del borde plegable (Radio de los nudillos), y su geometría está entre la cabeza elíptica y la cubierta plana.
La cabeza elíptica se compone del semieje mayor (a) y el semieje menor (b). Su forma estándar es una relación elíptica de 2:1 (es decir, a/b=2),y es uno de los tipos de cabeza más utilizados en recipientes a presión.
Cabeza de mariposa Bajo costo de fabricación, moldeo simple Gran concentración de tensión, menor capacidad de carga de presión que la cabeza elíptica Presión media y baja, cargas cíclicas infrecuentes
Cabeza elíptica Distribución uniforme de la tensión, rodamiento de alta presión Alto costo del molde, proceso de dibujo profundo complejo Alta presión, entorno de carga de fatiga
Requisitos de composición química
| Punto de trabajo |
Requisitos químicos para la norma ASTM A266, % |
| Gr. 1 y 2 |
Grado 3 |
Gr. 4 |
| C. Las |
≤ 030 |
≤ 035 |
≤ 030 |
| En |
0.40 ~ 1.05 |
0.80 a uno.35 |
0.80 a uno.35 |
| P |
≤ 0025 |
≤ 0025 |
≤ 0025 |
| El S |
≤ 0025 |
≤ 0025 |
≤ 0025 |
| Sí, sí. |
0.15 ~ 0.35 |
0.15 ~ 0.35 |
0.15 ~ 0.35 |
Tratamiento térmico
Después de la forja y antes de volver a calentarlas para su tratamiento térmico, las piezas forjadas de conformidad con la norma ASTM A266 se enfriarán de manera que se eviten las lesiones y se efectúe la transformación.Todas las forjas ASTM A266 deberán ser tratadas térmicamente mediante uno de los cuatro procesos siguientes:: recocido, normalizado, normalizado y templado, o apagado y templado con líquido. Cuando se efectúe el templado, deberá realizarse a una temperatura subcrítica, pero no inferior a 1100°F [595°C].
Propiedades mecánicas
Las demás:
Requisitos |
Gr. 1 |
Gr. 2 y 4 |
Grado 3 |
T.S. Min.
Se aplican las reglas siguientes: |
60 ~ 85
[415 hasta 585] |
70 ~ 95
[485 ~ 655] |
75 ~ 100
[Páginas 515 a 690] |
Y.S. mínimo.
Se aplican las reglas siguientes: |
30
[205] |
36
[50] |
37.5
[60] |
EL. en 2" o
Se trata de una
Min. % |
23
El número de personas afectadas |
20
[18] |
19
[17] |
R.O.A.
Min. % |
38 |
33 |
30 |
Las demás partidas
Grado |
Dureza de Brinell
HbW |
| 1 |
121 ~ 170 |
| 2 |
137 ~ 197 |
| 3 |
Entre 156 y 207 |
| 4 |
137 ~ 197 |
Escenarios de aplicación de las cabezas
Equipo típico:

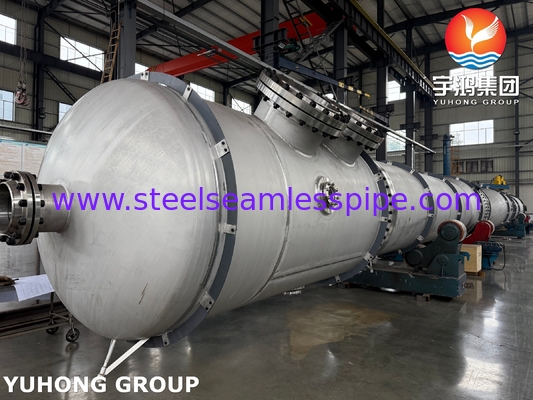

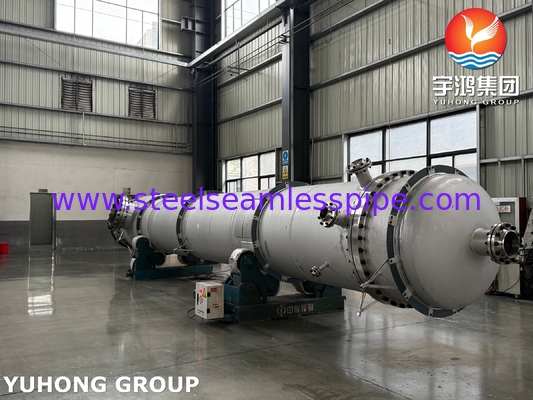

Los recipientes a presión: cabezas terminales de reactores, tanques de almacenamiento y intercambiadores de calor (como cabezas elípticas y mariposas).
Sistema de caldera: tambores de vapor y cabezas de cabeza, temperatura de diseño ≤425°C.
Unidades petroquímicas: cabezas hemisféricas de reactores de hidrogenación y torres de fraccionamiento, resistentes a la corrosión del hidrógeno a temperatura media.
Medios aplicables:
Fluidos no corrosivos (agua, vapor, productos petrolíferos).
Medio ambiente débilmente corrosivo (contiene una pequeña cantidad de H2S/CO2, debe controlarse el contenido de azufre).
