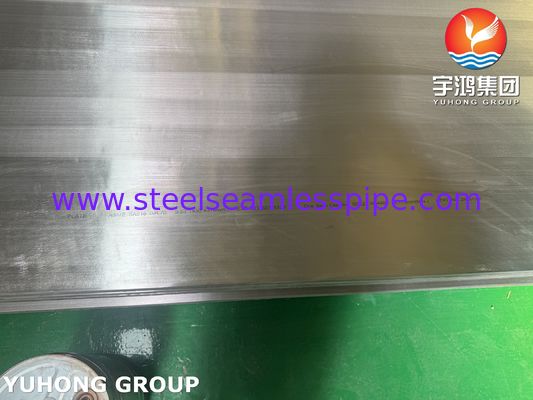

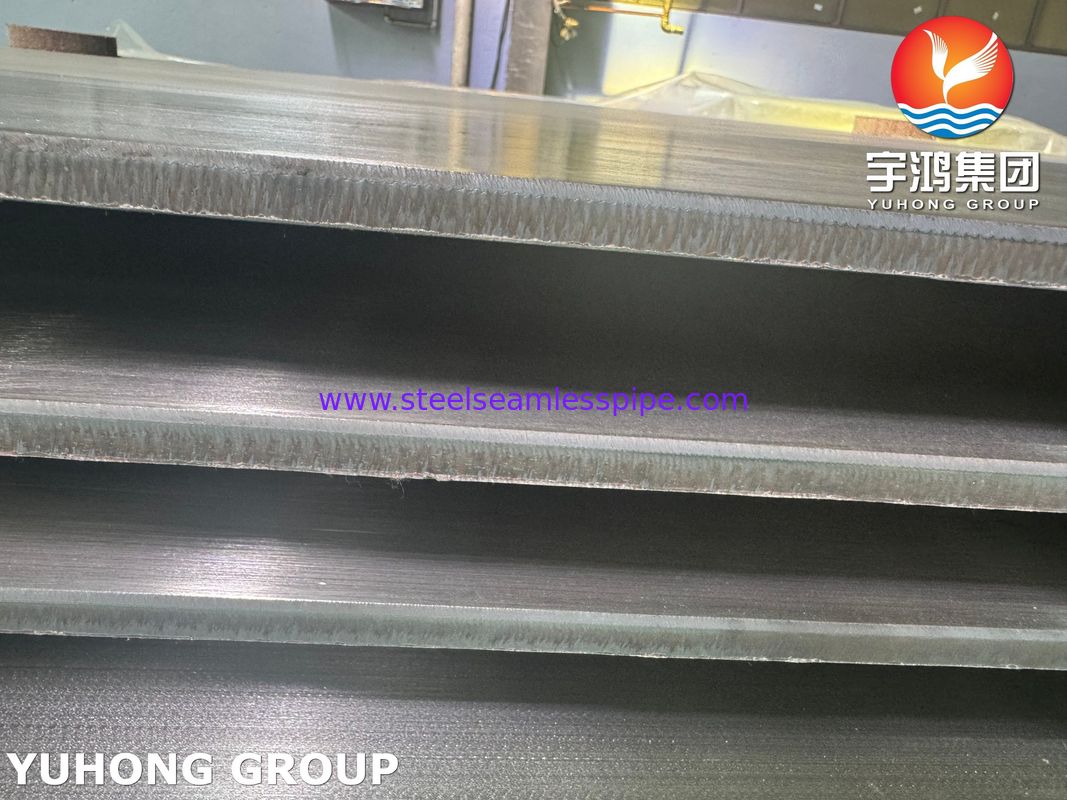

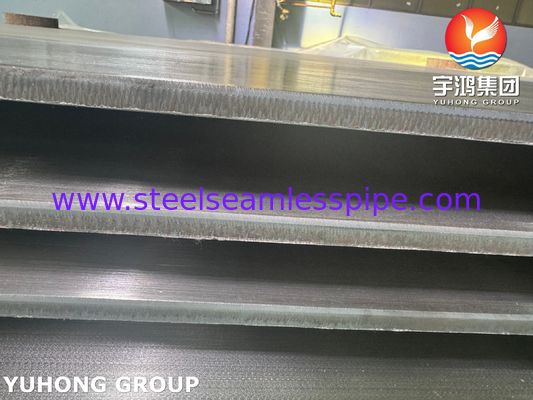

PLACA DE REVESTIMIENTO DE ACERO AL CARBONO A516 GR.70 CON REVESTIMIENTO N04400 EN UNA CARA
Placa de acero compuesta explosiva (Placa revestida soldada por explosión)
La placa de acero compuesta explosiva, también conocida como placa revestida soldada por explosión, es un material de alto rendimiento creado mediante la unión de dos o más metales diferentes utilizando una detonación controlada. Este proceso forma una unión metalúrgica sin alterar significativamente las propiedades de los metales base.
1. Cómo funciona el revestimiento explosivo
El proceso implica:
- Placa base (metal de respaldo): Típicamente acero al carbono (por ejemplo, A516 Gr.70) o acero de baja aleación.
- Capa de revestimiento (metal resistente a la corrosión): Como Monel 400 (N04400), acero inoxidable, titanio o aleaciones de níquel.
- Material explosivo: Un explosivo de alta energía (por ejemplo, RDX o nitrato de amonio) se coloca sobre la capa de revestimiento.
- Detonación: Cuando se enciende, la explosión crea una presión extrema (hasta 10 GPa) y una alta velocidad (cientos a miles de m/s), forzando a los dos metales a colisionar en ángulo, creando una unión metalúrgica.
2. Ventajas de las placas revestidas explosivas
Unión fuerte: Mayor resistencia al corte que el revestimiento por laminación o superposición de soldadura.
Amplias combinaciones de materiales: Compatible con metales que de otro modo son difíciles de soldar (por ejemplo, acero + titanio, acero + cobre).
Sin fragilidad intermetálica: A diferencia de la soldadura por fusión, la soldadura por explosión evita fases dañinas.

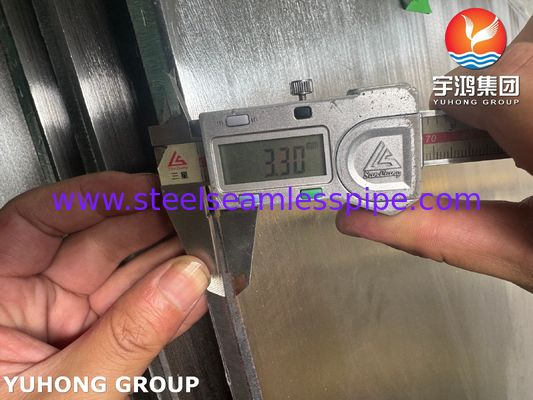

Flexibilidad de espesor: La capa de revestimiento puede variar de 1 mm a 30 mm.
Rentable: Ahorra aleaciones costosas utilizándolas solo donde se necesitan.
3. Aplicaciones de las placas compuestas explosivas
- Petróleo y gas: Recipientes a presión, tuberías, plataformas marinas.
- Procesamiento químico: Reactores, intercambiadores de calor, tanques de almacenamiento de ácido.
- Centrales eléctricas: Sistemas FGD, tubos condensadores.
- Marina y desalación: Equipos de manipulación de agua de mar.
- Aeroespacial y defensa: Blindaje ligero, componentes de cohetes.
| Método |
Soldadura por explosión |
Superposición de soldadura |
| Resistencia de la unión |
Muy alto |
Moderada-Alta |
| Opciones de material |
Muy amplia |
Limitada |
| Aporte de calor |
Ninguno (Proceso en frío) |
Muy alto |
| Costo |
Medio-Alto |
Alto (Mano de obra) |
| Control de espesor |
Excelente |
Pobre (Desigual) |
5. Combinaciones comunes de revestimiento explosivo
- Acero al carbono + Acero inoxidable (304/316)
- A516 Gr.70 + Monel 400 (N04400)
- Acero + Titanio (Gr.2/Gr.5)
- Acero + Cobre/Aleaciones de níquel
6. Estándares y pruebas
- ASTM B898 (Placas revestidas soldadas por explosión)
- ASME SA264 (Placa de acero revestida de acero inoxidable)
- ISO 23206 (Soldadura por explosión)
- Ensayos no destructivos (END): Ensayos ultrasónicos (UT), radiografía (RT).
