Compuesto químico de los tubos sin costura ASME SA213 T11
| Grado |
Designación de la SNU |
C. Las |
En |
P |
El S |
Sí, sí. |
Crónica |
¿ Qué? |
¿ Qué pasa? |
Las demás |
| T11 |
K11597 |
0.05 a 0.15 |
0.30 a 0.60 |
0.025 |
0.025 |
0.5-1.0 |
1.00 ¥1.50 |
- ¿ Qué? |
0Es un calibre.44.65 |
- ¿ Qué? |
Las condiciones de ensayo de los equipos de ensayo deberán ser las siguientes:
Se rige por ASME SA213 / ASTM A213. Esta especificación cubre calderas de acero de aleación ferrítica y austenítica sin costuras, supercalentadores y tubos intercambiadores de calor.
"SA213" denota la especificación de materiales de la sección II de ASME BPVC (Código de calderas y recipientes a presión), que es esencialmente idéntica a la especificación ASTM A213.Para la construcción de recipientes a presión (sección I o VIII de la norma ASME BPVC), se requiere el prefijo "SA".
Característica clave: Sin costuras
Los tubos se fabrican sin una costura de soldadura longitudinal, lo que se logra mediante procesos como la extrusión en caliente o la perforación rotativa seguida por el saqueo o el dibujo en frío.
Es esencial para aplicaciones de alta presión y alta temperatura en calderas e intercambiadores de calor.Una costura soldada es un punto débil potencial propenso a fallar bajo ciclos térmicos severos y estrésLa construcción sin costuras elimina este riesgo.
ASME SA213 T11 Tubo sin costura Aplicación primaria: Intercambiadores de calor (y calderas)
Intercambiadores de calor: especialmente diseñados para su uso en las placas de los intercambiadores de calor que operan a temperaturas y presiones elevadas, que se encuentran comúnmente en:
Refinerías petroquímicas
Instalaciones de procesamiento de productos químicos
Generación de energía (generadores de vapor de recuperación de calor - HRSG, calentadores de agua de alimentación)
Componentes de calderas: También se utilizan ampliamente en:
Calentadores de caldera
Recalentadores de calderas
Economizadores de calderas (en las secciones que requieren una mayor resistencia a la temperatura que el acero al carbono)
Las propiedades clave de los tubos sin costura ASME SA213 T11 y su uso:
Resistencia a altas temperaturas: mantiene una buena resistencia a la tracción y al deslizamiento a temperaturas significativamente más altas que el acero al carbono (generalmente hasta ~ 650 ° C / 1200 ° F).
Resistencia a la oxidación: El contenido de cromo proporciona una resistencia mucho mejor a la escala (oxidación) en el servicio de vapor en comparación con los tubos de acero al carbono, lo que lleva a una mayor vida útil.
Resistencia al deslizamiento: El contenido de molibdeno mejora la resistencia a la deformación lenta y continua bajo tensión a altas temperaturas (deslizamiento).
Buena fabricabilidad y soldabilidad: el T11 se considera generalmente soldable con los procedimientos adecuados (precalentamiento, tratamiento térmico post-soldadura - PWHT).
Costo-Eficacia: ofrece un buen equilibrio entre el rendimiento y el costo en comparación con aceros de aleación más altos como T22 (2.25Cr-1Mo) o aceros inoxidables (TP304, TP316) para su rango de temperatura aplicable.
Requisitos de fabricación y ensayo (por SA213/A213):
Tratamiento térmico: los tubos T11 se suministran siempre en estado recocido.y produce la microestructura requerida (principalmente ferrita con algunos carburos).
Análisis químico: límites de composición estrictos para el carbono, el manganeso, el fósforo, el azufre, el silicio, el cromo, el molibdeno y otros elementos residuales.
Las pruebas de ensayo mecánico de los tubos sin costura de la norma ASME SA213 T11:
Prueba de tracción: requisitos mínimos para la resistencia a la tracción, la resistencia al rendimiento y el alargamiento.
Prueba de dureza: se especifican los límites máximos de dureza para garantizar una adecuada ductilidad y soldabilidad.
Prueba hidrostática: cada tubo debe soportar una presión mínima de ensayo hidrostática sin fugas.
Examen no destructivo (NDE):
Prueba de corriente de Eddy: obligatoria en todos los tubos para detectar imperfecciones como grietas, costuras o inclusiones.
Prueba ultrasónica: opcional, a menos que lo especifique el comprador, utilizada para detectar imperfecciones internas o externas más grandes.

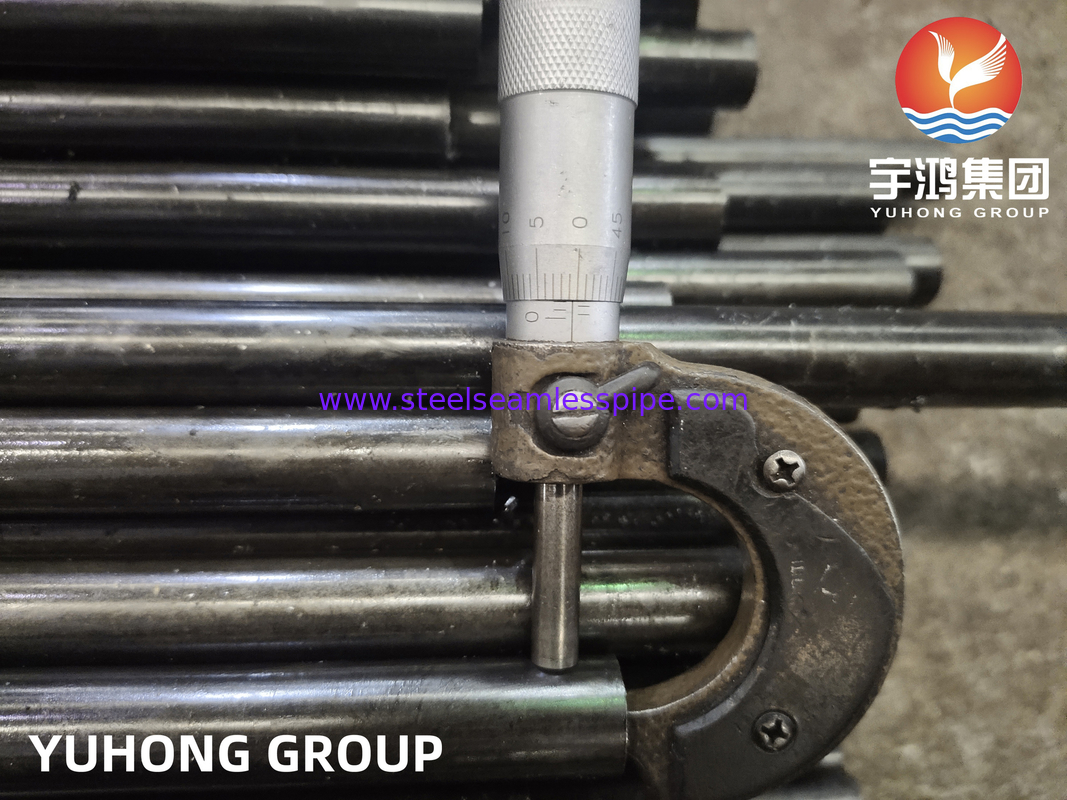

Tolerancias dimensionales: controles estrictos sobre el diámetro exterior (OD), el grosor de la pared (WT) y las tolerancias de longitud.
Finalización de la superficie: Las superficies de los tubos deben ser lisas y libres de escalas e imperfecciones que perjudiquen el rendimiento.
La certificación y el marcado de los tubos sin costura ASME SA213 T11:
Se proporcionan informes de ensayo de materiales (MTR) o informes de ensayo de molino certificados (CMTR), que certifican el cumplimiento de los requisitos químicos, mecánicos y de ensayo.

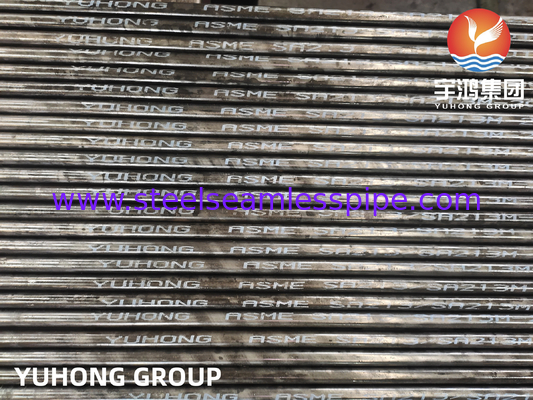

Los tubos suelen estar marcados con:
Nombre o marca del fabricante
SA213 Especificación
Grado (T11)
Número de calor (para la trazabilidad)
Tamaño (por ejemplo, OD x WT)
"S" que denota sin costura (aunque es inherente a la definición de tubo SA213)
Método de ECM utilizado (por ejemplo, "E" para Corriente Eddy)
En resumen:
Un tubo de intercambiador de calor sin costura SA213 T11 es un tubo de acero de aleación ferrítica sin costura hecho de acero de 1,25% de cromo - 0,50% de molibdeno,fabricados de acuerdo con los estrictos requisitos de la norma ASME SA213/A213Su uso principal es en intercambiadores de calor de alta temperatura y alta presión y componentes de calderas (como supercalentadores y reacalientadores),donde su resistencia a temperatura elevada, resistencia a la oxidación, resistencia al arrastramiento e integridad perfecta lo convierten en una opción confiable y rentable dentro de su rango de temperatura de operación.
