ASTM A192 Composición química del tubo intercambiador de calor
| Calificación |
do |
METRO |
PAG |
S |
Si |
| SA192 |
0.06–0.18 |
0.27–0.63 |
Max0.025 |
Max0.025 |
Min0.1 |
ASTM A192 Core Core Core Definición:
ASTM A192 es una especificación estándar establecida por ASTM International que cubre el espesor mínimo de espesor, la caldera de acero de carbono sin costuras y los tubos de sobrecalentador diseñados específicamente para un servicio de alta presión en intercambiadores de calor, particularmente calderas de tubos de agua, sobrecargadores e intercambiadores de calor donde la confiabilidad bajo presión es crítica.
Características y requisitos clave:
ASTM A192 Fabricación de tubos sin costuras:
Sin costuras: los tubos se producen sin una costura de soldadura longitudinal, típicamente a través de la perforación giratoria caliente seguida de un rodamiento caliente o un dibujo frío. Esto elimina un posible punto débil, crucial para la integridad de alta presión.
Terminado en frío: a menudo dibujado en frío para lograr dimensiones precisas, acabado superficial liso y propiedades mecánicas mejoradas.
Tratamiento térmico: suministrado en la condición normalizada o aliviada por el estrés. Este tratamiento térmico refina la estructura del grano, mejora la resistencia y la ductilidad, y alivia las tensiones internas de la fabricación.
ASTM A192 Dimensiones y tolerancias de tubo sin costuras:
Grosor mínimo de la pared: esta es la característica definitoria. El estándar especifica los espesores mínimos de la pared para varios diámetros externos (OD). El grosor de la pared real debe ser al menos este mínimo, pero puede ser más grueso (dentro de las tolerancias). Los tubos a menudo se solicitan en función de su muro mínimo.
Tolerancias: se especifican tolerancias dimensionales estrictas para el diámetro exterior (OD) y el grosor de la pared para garantizar el ajuste y el rendimiento adecuados en las hojas de tubo y durante la expansión/rodamiento.
Propiedades mecánicas:
Resistencia a la tracción: requisito mínimo especificado (por ejemplo, min 47 ksi / 325 MPa).
Resistencia al rendimiento: requisito mínimo especificado (por ejemplo, min 26 ksi / 180 MPa).
ANTERENCIÓN: porcentaje mínimo de alargamiento requerido para garantizar una ductilidad adecuada para la flexión y la expansión del tubo durante la instalación.
ASTM A192 Prueba e inspección de tubos sin costuras (obligatorio):
Prueba hidrostática o prueba eléctrica no destructiva (NDE): cada tubo debe estar sometido a una prueba de presión hidrostática (para detectar fugas) o un método NDE aprobado (como las pruebas de corriente Eddy) para garantizar la solidez y la fugas.
Prueba de aplanamiento: las muestras se aplanan a una distancia especificada para demostrar la ductilidad y la ausencia de fallas sin grietas ni laminaciones.
Prueba de bengala: las muestras se encienden a un aumento porcentual específico en el diámetro para demostrar la ductilidad y la idoneidad para la expansión en las hojas de tubos.
Prueba de dureza: a menudo se realiza para garantizar la consistencia y correlacionarse con la resistencia a la tracción.
Prueba de tensión: determina la resistencia a la tracción, la resistencia al rendimiento y al alargamiento.

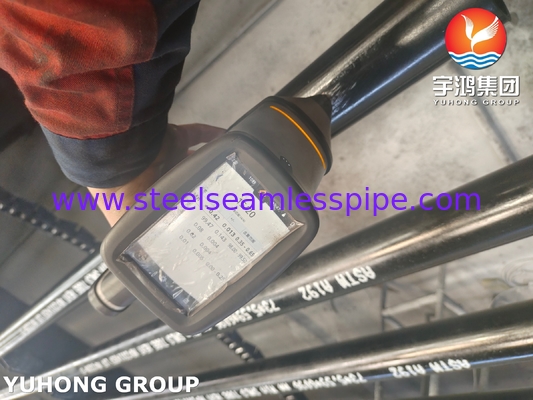

Análisis químico: verifica que la composición cumpla con los límites especificados.
Inspección visual: verifica las imperfecciones de la superficie como costuras, vueltas, grietas o escala más allá de los límites aceptables.
Condición de la superficie:
Se requieren acabados razonablemente suaves libres de escala. Se permiten imperfecciones de superficie menores siempre que el grosor de la pared permanezca por encima del mínimo y no penetran profundamente. La limpieza es importante para la eficiencia de transferencia de calor.
ASTM A192 Aplicaciones primarias de tubo sin costuras:
Intercambiadores de calor de alta presión: especialmente donde el fluido del lado del tubo está bajo alta presión.
Calderas de tubo de agua: tubos que contienen agua/mezcla de vapor dentro del horno de la caldera.
SuperHeaters: Tubos donde el vapor saturado del tambor de la caldera se calienta aún más (sobrecalentado) a temperaturas más altas.
Economizadores: secciones que precalentan el agua de alimentación con calor del gas de combustión.
Otros intercambiadores de calor del proceso de alta presión: donde la combinación de calificación de presión, capacidad de temperatura y rentabilidad del acero al carbono es adecuada.
¿Por qué elegir ASTM A192 Tubo sin costuras?
Capacidad de alta presión: diseñada específicamente para las presiones exigentes dentro de las calderas y los sobrecebradores.
Confiabilidad: construcción perfecta y pruebas rigurosas aseguran la integridad bajo presión.
Buena conductividad térmica: el acero al carbono transfiere eficientemente el calor.
Soldabilidad y formabilidad: la composición baja en carbono facilita la soldadura y la expansión del tubo.
Rentabilidad: en comparación con los aceros de aleación, el acero al carbono ofrece un buen equilibrio de rendimiento y costo de servicio moderado de vapor/agua de alta presión.
Resumen:
ASTM A192 especifica tubos de acero sin costuras y bajos en carbono con un grosor mínimo de pared definido, fabricado a dimensiones precisas, probados rigurosamente (hidro/nde, aplanamiento, bengala, tensión, química) y tratamiento térmico. Son el material del caballo de batalla para los tubos que contienen agua/vapor de alta presión en calderas, sobrecalentadores e intercambiadores de calor similares que operan a temperaturas moderadas, valorados por su integridad de presión, eficiencia de transferencia de calor y rentabilidad.
