Tubo capilar hipodérmico médico ISO9626 SUS304 para la producción de agujas de inyección

Tubo capilar hipodérmico médico ISO9626 SUS304 para la producción de agujas de inyección

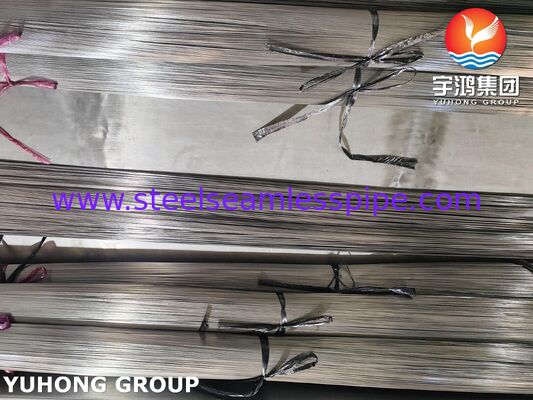

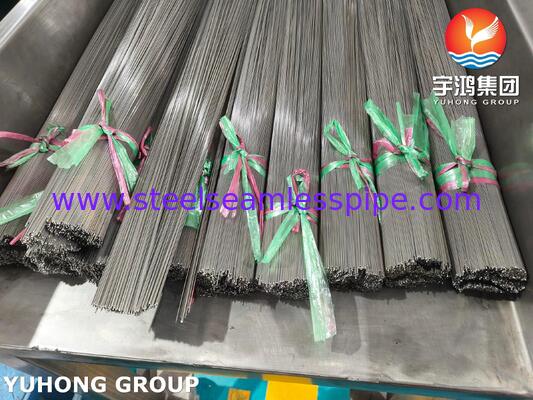

Los tubos capilares hipodérmicos médicos ISO9626 SUS304 son micro-tubos huecos de acero inoxidable de alta precisión y pequeño diámetro, fabricados específicamente para aplicaciones de dispositivos médicos, especialmente como el componente principal de las agujas hipodérmicas y otros dispositivos percutáneos. Estos tubos capilares médicos de acero inoxidable se caracterizan por diámetros extremadamente pequeños y paredes delgadas. Se fabrican de acuerdo con la norma internacional ISO9626: 2016, que rige las dimensiones, tolerancias y requisitos de materiales para agujas hipodérmicas estériles hechas de tubos de acero inoxidable. El cumplimiento garantiza una consistencia dimensional extrema y confiabilidad de rendimiento. SUS304 es la principal materia prima de los tubos capilares médicos debido a su excelente resistencia a la corrosión, conformabilidad y biocompatibilidad.

Tamaños y tolerancias regulares:

• Rango de diámetro exterior (DE) común: 0,18 mm – 3,4 mm (para calibres de aguja comunes: 10G-34G).
• Rango de espesor de pared (EP) común: 0,05 mm – 0,12 mm (por ejemplo, 0,05 mm, 0,07 mm, 0,09 mm son típicos).
• Longitud: Se suministra en longitudes rectas cortadas con precisión (por ejemplo, 50 mm, 100 mm) para el montaje específico del dispositivo.

Tolerancias de tamaño (según ISO9626):

• Tolerancia del diámetro exterior: Típicamente ±0,005 mm a ±0,01 mm. Para los calibres más finos, la tolerancia puede ser tan ajustada como ±0,002 mm.
• Tolerancia del espesor de la pared: Extremadamente estricta, generalmente dentro del ±8% a ±10% del espesor nominal.
• Concentricidad: Crítica para la resistencia de la aguja y el biselado. A menudo se especifica que sea >90% (lo que significa que la variación del espesor de la pared alrededor de la circunferencia es mínima).
• Acabado de la superficie interna/externa: Muy suave (Ra < 0,8 µm) para reducir la fricción durante la inserción y la resistencia al flujo de fluidos.

Ventajas de los tubos capilares médicos SUS304:

• Biocompatibilidad y seguridad superiores: SUS304 no es tóxico, no es pirógeno y es resistente a la corrosión por los fluidos corporales.
• Excelentes propiedades mecánicas: Permite agujas más pequeñas y menos dolorosas, manteniendo la integridad estructural para evitar que se doblen o pandeen.
• Buena conformabilidad: Esencial para los procesos precisos de rectificado de bisel, formación de puntas y montaje de cubos en la fabricación de agujas sin agrietamiento ni delaminación.
• Precisión dimensional constante: El cumplimiento de la norma ISO9626 garantiza tasas de flujo de fluidos uniformes y una fuerza de penetración predecible.
• Rentabilidad: El acero inoxidable 304 ofrece un equilibrio óptimo entre rendimiento y capacidad de fabricación en comparación con las aleaciones más exóticas.

Aplicaciones:

1. Aplicaciones médicas:

• Agujas hipodérmicas: Esta es la aplicación principal, que forma la cánula para jeringas de un solo uso y de seguridad.
• Juegos de infusión y agujas de mariposa: Para terapia intravenosa.
• Agujas de biopsia: Para el muestreo de tejidos.
• Vainas de catéteres y guías.
• Instrumentos quirúrgicos oftálmicos.
• Puertos de administración de fármacos implantables.
• ...

2. Aplicaciones no médicas:

• Industria electrónica
• Semiconductores
• Industria de la joyería
• Cromatografía industrial e instrumentación analítica: Como líneas de muestra y columnas capilares.
• Fluidos de precisión: En impresoras de inyección de tinta, sistemas de dispensación de precisión.
• Fibra óptica y micro-mecánica: Como revestimiento protector o componentes estructurales.
• Relojería y rodamientos en miniatura.
• Vainas de termopar.
• ...
