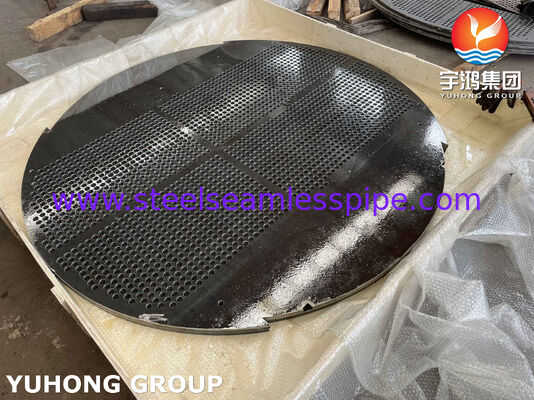

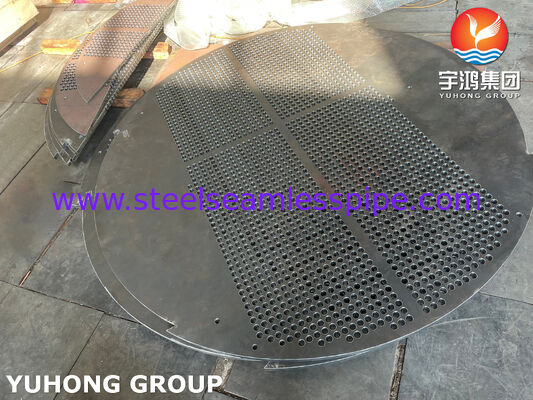

Placa de apoyo ASME SA516 GR 70 para intercambiador de calor

Placa de apoyo ASME SA516 GR.70 para intercambiadores de calor

Resumen del producto
Nuestras placas de deflector y soporte están fabricadas con acero al carbono ASME SA516 grado 70, el material preferido por la industria para componentes internos en intercambiadores de calor y recipientes a presión de cáscara y tubo.Estas placas juegan un papel crítico, doble función: las placas de deflector dirigen el flujo de fluido del lado de la cáscara a través del haz del tubo para una eficiencia óptima de transferencia de calor, mientras que las placas de soporte evitan la flacidez del tubo y el daño inducido por vibraciones.Fabricado según estándares TEMA precisos, garantizan un rendimiento fiable y una larga vida útil en servicios industriales exigentes.

Características y ventajas clave

Diseño de doble función: Las placas de deflector (con cortes segmentales, dobles segmentales o de disco y rosquilla) crean un flujo turbulento y aumentan los coeficientes de transferencia de calor.Las placas de soporte (con agujeros de espacio libre más grandes) proporcionan un soporte esencial para los haces de tubos largos, protegiendo contra el fracaso.

Equilibrio óptimo de resistencia y economía: SA516 Gr.70 proporciona una excelente resistencia y dureza a un costo competitivo, por lo que es la opción estándar para la mayoría de agua, vapor, petróleo, gas,y servicios químicos no agresivos.

Fabricabilidad y consistencia superiores: Esta placa de acero normalizada ofrece propiedades de mecanizado consistentes, lo que nos permite producir limpio,bordes de corte y agujeros de tubo precisos con tolerancias ajustadas para un ajuste perfecto dentro del caparazón del intercambiador.

Confiabilidad comprobada: como placa de calidad para recipientes a presión, SA516 Gr.70 es conocida por su rendimiento confiable bajo ciclos térmicos y tensión mecánica,contribuyendo a la integridad estructural general del intercambiador de calor.

Trazabilidad del material: Todas las placas pueden suministrarse con informes completos de ensayos de materiales (MTR) que certifiquen el cumplimiento de las especificaciones ASME SA516 Gr.70 para propiedades químicas y mecánicas.

Funciones principales en un intercambiador de calor:

Placa de deflector: Direcciona el fluido del lado de la cáscara, aumenta la velocidad, mejora la transferencia de calor y reduce las zonas muertas.

Placa de soporte: Proporciona soporte mecánico a los tubos, minimiza la desviación y amortigua la vibración inducida por el flujo (FIV).

Aplicaciones típicas

Generación de energía: calentadores de agua de alimentación, condensadores, enfriadores de aceite lubricante.

Refinado de petróleo y gas: intercambiadores de petróleo crudo, enfriadores de productos.

Química y petroquímica: Varios calentadores y enfriadores de procesos.

HVAC y industria general: intercambiadores de calor de concha y tubo para múltiples funciones de refrigeración/calentamiento.

Las especificaciones técnicas (resumen)

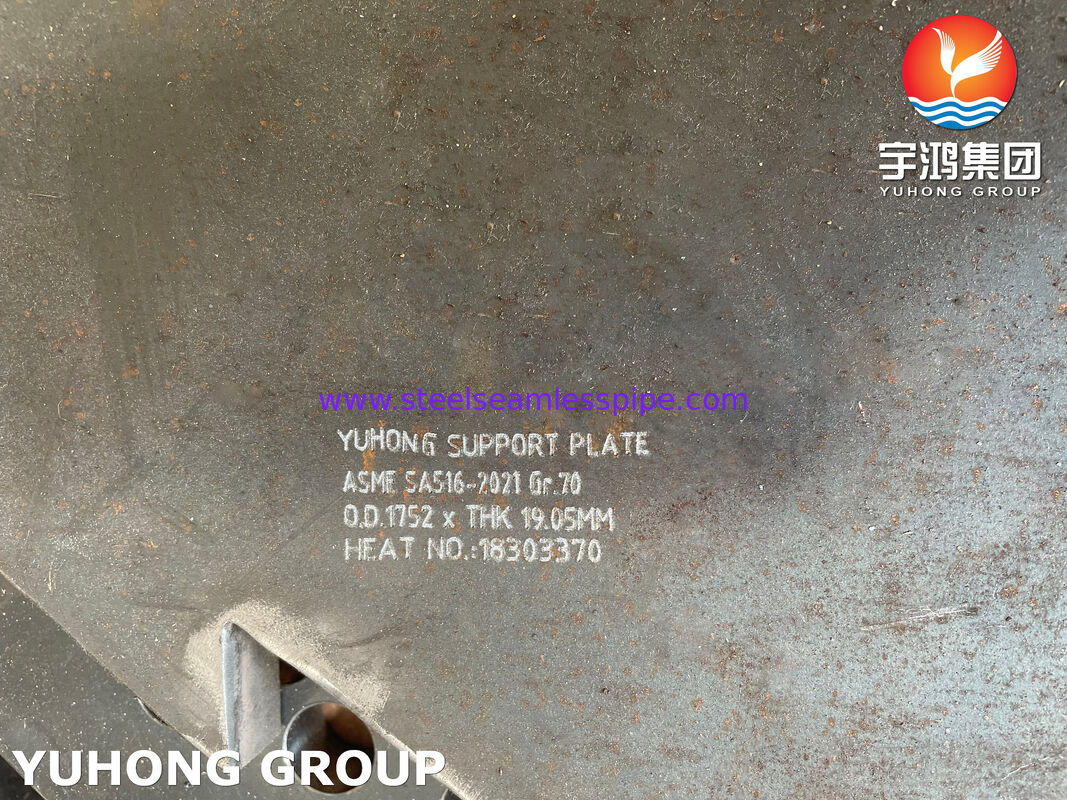

La norma de material: ASME SA516 / ASTM A516, grado 70 (normalizado).

espesor de la placa: fabricado a medida según los dibujos del cliente (rango común: 3/16 ′′ a 1 ′′ +).

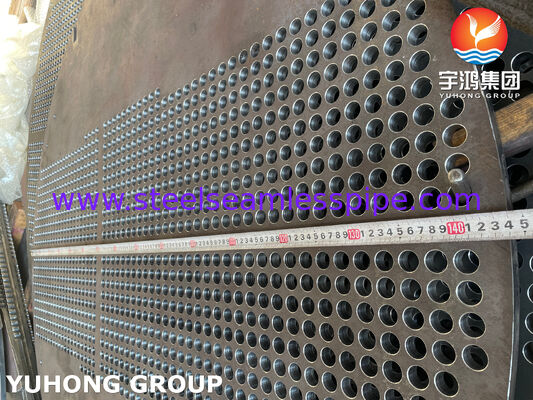

Diseño y corte: corte de precisión al tipo de deflector especificado (porcentaje de corte segmental, etc.) y disposición del orificio del tubo según las normas TEMA y las especificaciones del cliente.

Certificación clave: el certificado de ensayo de materiales (MTR) está disponible bajo petición.

¿Por qué elegir nuestras placas de deflector y soporte?
Entendemos que los componentes internos son vitales para intercambiar rendimiento y durabilidad.Aseguramos que nuestras placas contribuyen a una transferencia de calor eficiente y fiable, el funcionamiento libre de vibraciones de todo su conjunto de tubos.
