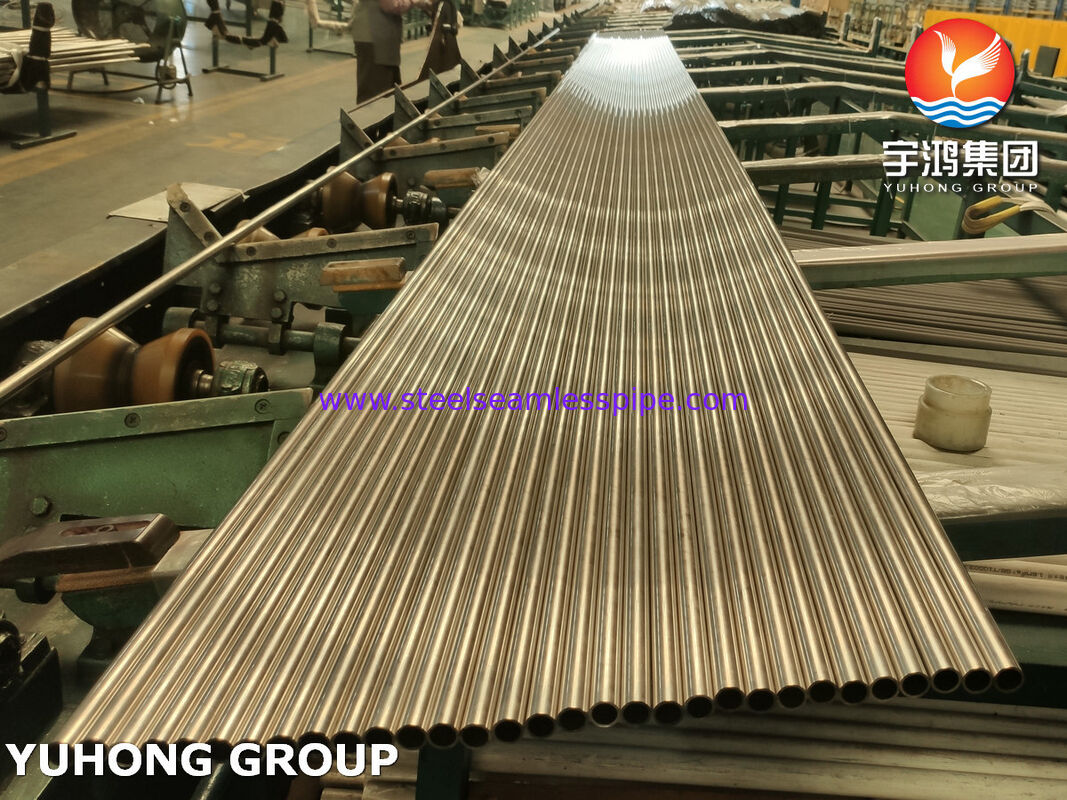

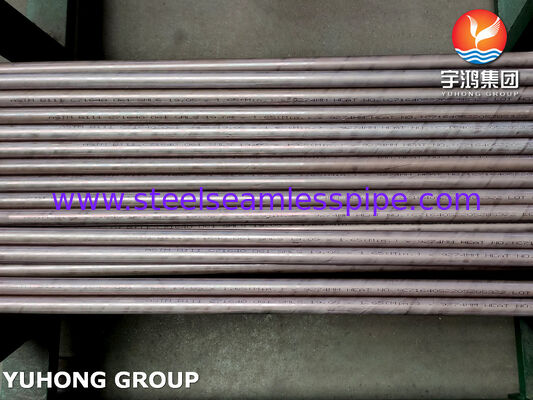

ASTM B111 C71640 Tubo de cobre-níquel sin costura - aleación CuNi30Fe para condensadores y intercambiadores de calor marinos
YUHONG Group, con más de 35 años de experiencia industrial y una red de suministro global que sirve a 85 países, se especializa en soluciones de tubos de aleación no ferrosa de alto rendimiento.Nuestros tubos sin costura de cobre-níquel ASTM B111 C71640 se fabrican para cumplir con normas internacionales rigurosas para aplicaciones críticas en condensadores marinosGarantizamos una trazabilidad completa, un control de calidad estricto y un rendimiento fiable para condiciones de servicio exigentes en todo el mundo.
Composición química - ASTM B111 C71640 (UNS C71640 / CW353H)
| El elemento |
Composición (%) |
| El cobre (Cu) + la plata (Ag) |
Residuos |
| El níquel (Ni) + el cobalto (Co) |
29.0 a 32.0 |
| El hierro (Fe) |
1.7 a 2.3 |
| Manganeso (Mn) |
1.5 a 2.5 |
| Carbono (C), máximo |
0.06 |
| El sulfuro (S), máximo |
0.03 |
Composición nominal:66% Cu - 30% Ni - 2% Fe - 2% Mn
El alto contenido de hierro y manganeso, superior al estándar C71500 (70/30 Cu-Ni), refuerza la película protectora de óxido de superficie, proporcionando una resistencia superior al impacto en el agua de mar que fluye..
Propiedades mecánicas por temperatura - ASTM B111
| Temperatura |
Resistencia a la tracción, min |
Fuerza de rendimiento, min (0,5% de extensión) |
Elongado |
| O61 (alicado) |
Se aplicarán las siguientes medidas: |
25 ksi (170 MPa) |
El 40% |
| HR50 (extraído y aliviado de tensión) |
Se aplicarán las siguientes medidas: |
Se aplicarán las siguientes medidas: |
El 4% |
Según los requisitos de la norma ASTM B111
Requisitos de fabricación y ensayo - Cumplimiento de la norma ASTM B111
Todos los tubos se fabrican comosin costurasproductos mediante procesos de extrusión y estiramiento en frío, con un rango dimensional de hasta 80 mm. Se aplican los siguientes ensayos obligatorios según la norma ASTM B111:
| Tipo de ensayo |
Requisito |
| Prueba de expansión |
30% del diámetro exterior (según el cuadro 4) |
| Prueba hidrostática |
Máximo de 1000 psi (7 MPa) a menos que se especifique lo contrario |
| Prueba de corriente de Eddy |
100% obligatorio para el aseguramiento de la calidad (ASTM E243) |
| Tamaño del grano (anillado) |
0.010 - 0,045 mm |
| Evaluación del estrés residual |
Prueba de vapor de nitrato de mercurio o de amoníaco |
Las pruebas de corriente de remolino son ahora el método principal de TDN en la mayoría de las fábricas, con pruebas hidrostáticas realizadas cuando se especifican para el servicio submarino o nuclear.
Nota de fabricación crítica:El acabado de la superficie y la condición inicial son decisivos para la vida útil.La investigación indica que el decapado y la preparación de la superficie influyen directamente en la formación de la capa protectora de óxido enriquecida con Fe/Mn que proporciona resistencia a la erosión y la corrosiónMantenemos un estricto control sobre la condición de la superficie a través de procesos de decapado y recocido controlados.
Capacidades de fabricación complementarias y grados de materiales
Además de los tubos desnudos, el Grupo Yuhong suministra paquetes completos de componentes de intercambiadores de calor:
| Componente |
Materiales disponibles |
| Las hojas de tubos |
Las medidas de seguridad se aplicarán en el caso de los vehículos de la categoría M1 y M2. |
| Las placas de deflexión |
Acero al carbono, acero inoxidable o aleación de cobre por diseño |
| Capa y cabezas de canales |
Materiales que cumplen con las normas ASME |
| Los tubos de flexión en U |
Se aplicarán las condiciones siguientes: |
| Las demás |
El conjunto completo con tubos C71640 |
Nosotros apoyamosdimensiones personalizadas, flexión en U, aleteo (a aleta baja/a aleta alta) y fabricación completa de paquetes.
Escenarios de aplicación
- Condensadores de superficieen el servicio marítimo y de generación de energía
- Exchanger de calor de caja y tuboen plataformas offshore
- Los demás aparatosen plantas de desalinización (MSF y MED)
- Calentadores de salmueray secciones de rechazo térmico
- Sistemas de agua de refrigeracióncon agua de mar o agua salobre
- Tubo de agua de mar de alta velocidaddonde la resistencia a la erosión es crítica
Ventajas técnicas y personalización
Resistencia a la erosión y la corrosión:La composición de 2% de Fe + 2% de Mn permite a C71640 soportar velocidades de flujo más altas que las aleaciones estándar C70600 (90/10) y C71500 (70/30).Ofrece la mejor resistencia a la erosión y a los impactos entre los grados de cobre-níquel, manteniendo el comportamiento natural antiincrustante de la familia.
Resistencia a la contaminación biológica:Las aleaciones de cobre y níquel son naturalmente resistentes a la contaminación biológica marina, reduciendo la frecuencia de mantenimiento y preservando la eficiencia de transferencia de calor durante intervalos de servicio prolongados.
Rango de temperatura:Temperatura máxima de trabajo de hasta 300 °C (572 °F).
Opciones de personalización:

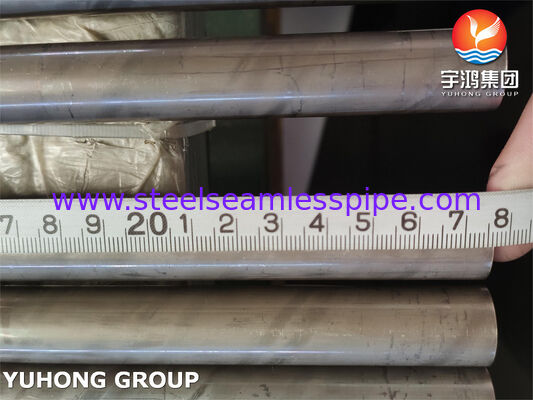

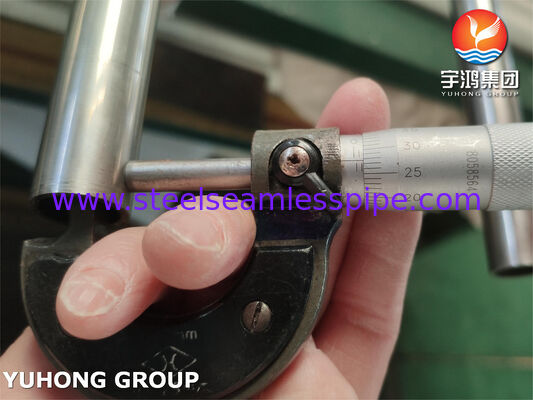

- Dimensiones: OD personalizado, espesor de pared y longitud
- Temperaturas: O61 (alicado) o HR50 (extraído/aliviado de tensión)
- Finalización: Brillante recocido, encurtido o pulido
- Formas: rectas, dobladas en U o enrolladas
- Preparación final: liso, biselado o roscado
Preguntas frecuentes técnicas - Preguntas comunes de la industria
P: ¿Cuál es la diferencia entre C71640 y C71500 (70/30 Cu-Ni)?
C71640 es una aleación 70/30 modificada con Fe (1,7-2,3%) y Mn (1,5-2,5%) elevados en comparación con C71500 (Fe 0,4-1,0%, Mn 1,0% máximo).Esto proporciona una mayor resistencia y una resistencia superior a la erosión y la corrosión en el agua de mar cargada de arena.
P: ¿Por qué se especifica C71640 para las plantas de desalinización MSF?
La desalinización instantánea en varias etapas implica salmuera a alta temperatura con sólidos en suspensión a altas velocidades.El C71640 fue desarrollado específicamente para esta tarea y ha tenido un gran éxito en el rechazo de calor y secciones de calentador de salmuera.
P: ¿Qué métodos de EAD se aplican a los tubos ASTM B111?
Según la norma ASTM B111, cada tubo se somete a pruebas de corriente de remolino (ASTM E243) o a pruebas hidrostáticas.
