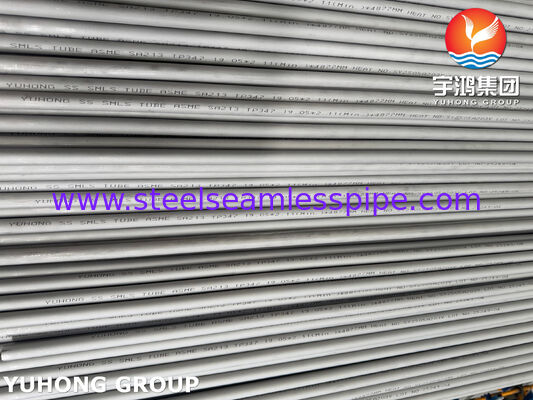

TUBO SEAMLESS DE ACERO INOXIDABLE ASME SA213 TP347 TUBO PARA INTERCAMBIADOR DE CALOR
Un tubo para intercambiador de calor TP347 es un tubo de acero inoxidable austenítico sin costura diseñado específicamente para equipos de transferencia de calor. Es un grado estabilizado de acero inoxidable 18/8 (18% Cromo, 8% Níquel) que contiene el elemento Niobio (Nb) o Colombio (Cb).
Debido a su excelente resistencia a la corrosión intergranular y a su resistencia a altas temperaturas, se utiliza ampliamente en:
- Intercambiadores de calor de carcasa y tubos
- Condensadores
- Calderas y sobrecalentadores
- Refinerías petroquímicas
- Plantas de generación de energía
Las principales ventajas del TP347 provienen de su adición de Niobio (Cb), que estabiliza el material contra la "sensibilización".
1. Resistencia Superior a la Corrosión Intergranular
- El Problema: Los aceros inoxidables estándar (como el TP304) forman "carburo de cromo" en los límites de grano cuando se sueldan o se exponen a altas temperaturas (800-1500°F / 427-816°C). Esto crea una zona empobrecida en cromo que se oxida/agrieta fácilmente.
- La Solución TP347: El Niobio tiene una mayor afinidad por el Carbono que el Cromo. Se une primero al Carbono, evitando que el Cromo forme carburos.
- Resultado: El tubo conserva su resistencia a la corrosión sin tratamiento térmico posterior a la soldadura. Esto es fundamental para los intercambiadores de calor donde se requiere soldadura.
2. Excelente Resistencia a Altas Temperaturas
- Resistencia a la Fluencia: El TP347 mantiene una mayor resistencia bajo estrés a largo plazo a altas temperaturas en comparación con el TP304 o TP316L.
- Resistencia a la Oxidación: Puede soportar temperaturas de servicio continuas de hasta 1500°F (816°C) sin escamarse significativamente.
- Estabilidad Estructural: No se deforma fácilmente (fluencia) bajo presión a altas temperaturas, lo que lo hace ideal para sobrecalentadores y reformadores.
3. Buenas Propiedades Mecánicas
- Resistencia a la Tracción: Mín. 515 MPa (75,000 psi)
- Límite Elástico (offset 0.2%): Mín. 205 MPa (30,000 psi)
- Alargamiento: Mín. 35%
- Estas propiedades aseguran que pueda manejar fluidos de alta presión de forma segura.
4. Soldabilidad
- Es fácilmente soldable mediante métodos estándar de fusión y soldadura por resistencia.
- Debido a que está estabilizado, la zona afectada por el calor (ZAC) de la soldadura permanece resistente a la corrosión sin recocido.
Debería seleccionar TP347 en lugar de grados estándar (como 304 o 316) si su intercambiador de calor opera bajo alguna de estas condiciones:
1. Altas Temperaturas: La temperatura de operación es superior a 400°C (750°F).
2. Construcción Soldada: Los tubos se sueldan a las placas tubulares y no se puede realizar un tratamiento térmico de recocido completo después.
3. Medios Corrosivos: El fluido contiene compuestos que causan ataque intergranular (por ejemplo, ácidos orgánicos calientes, agua de alta pureza o corrientes específicas de refinería).
4. Servicio a Largo Plazo: El tubo estará bajo tensión durante décadas a temperaturas elevadas (resistencia a la fluencia).

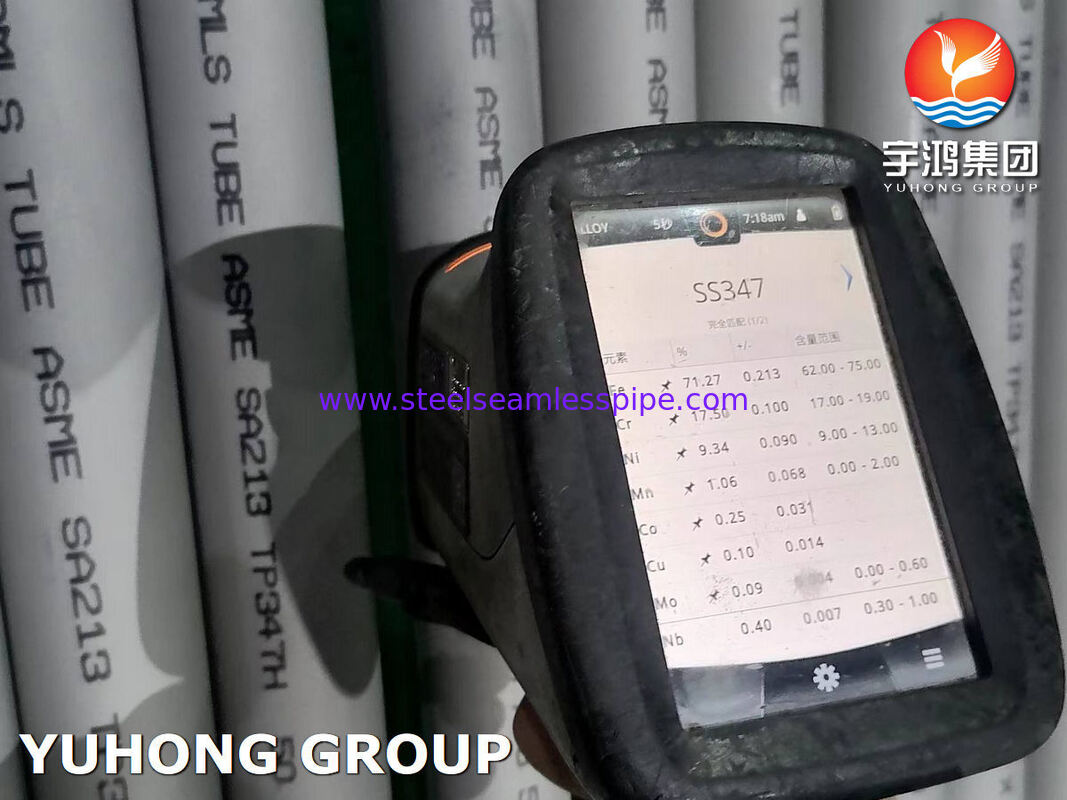

Composición Química del Tubo Seamless de Acero Inoxidable ASTM A213 TP347
| TP347 |
Máximo |
Mínimo |
| Ni |
13.00 |
9.00 |
| C |
00.08 |
00.04 |
| Mn |
2.00 |
– |
| P |
00.045 |
– |
| S |
00.030 |
– |
| Si |
1.00 |
– |
| Cr |
20.0 |
17.0 |
| Mo |
3 – 4 |
– |
| N |
– |
– |
| OTRO |
1.0 |
Nb=10(C+N) |
