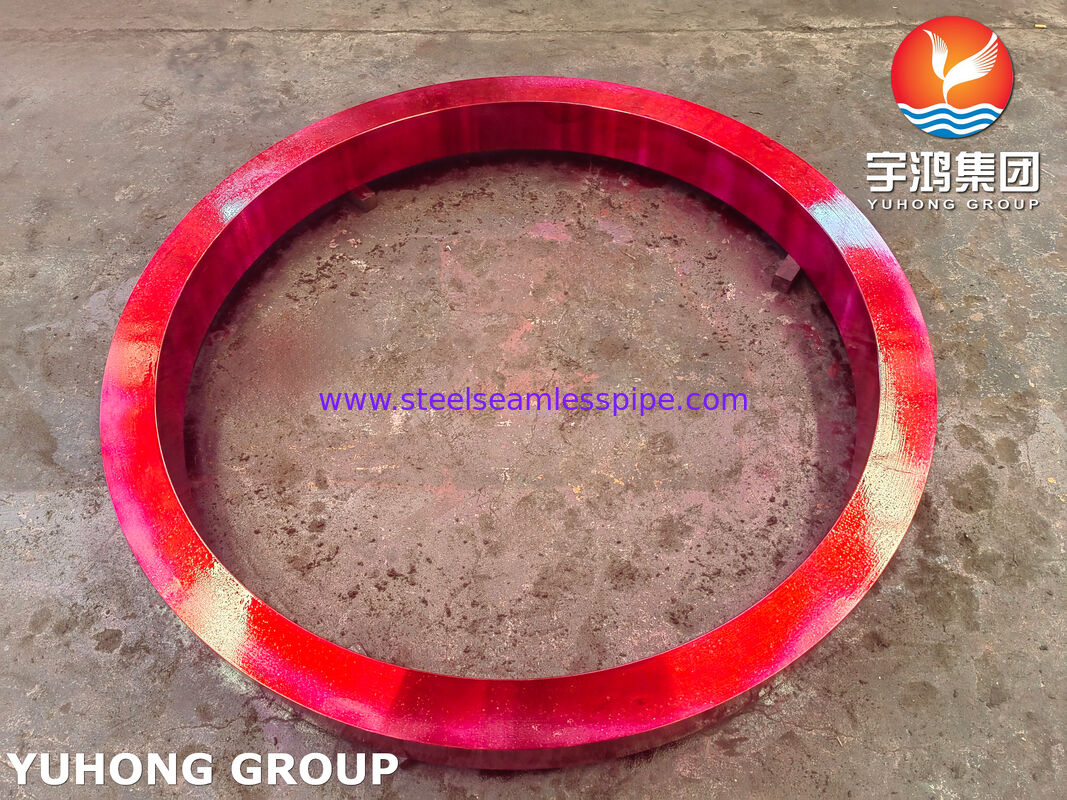

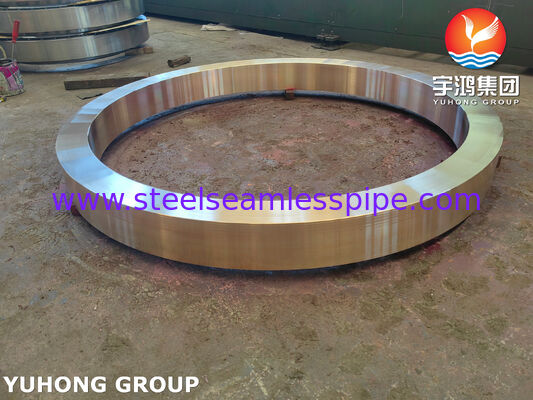

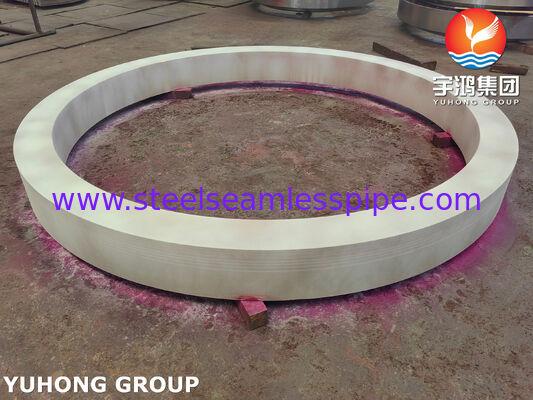

ASME SB171 C70600 Anillo pesado de cobre y níquel para intercambiadores de calor grandes

Yuhong Group Co., Ltd. proporciona un espectro completo de equipos térmicos y piezas de precisión, incluyendolos intercambiadores de calor de caparazón y de tubo (diseños de intercambiadores de calor TEMA), los recipientes a presión, los refrigeradores de aire, los tubos de aleta, los tubos de horno, los tubos de intercambiador de calor (tubo sin costuras de acero inoxidable, tubo de aleación de níquel,tubo de aleación de cobre), lámina de tubo del intercambiador de calor y paquete de tubo del intercambiador de calorTambién fabricamos anillos y piezas forjadas pesados a medida, tales como elEl anillo ASME SB171 C70600se describe aquí.

Esto...El anillo ASME SB171 C70600es unforja anulada de uso pesadocon dimensiones deEl valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero.. Está diseñado para su uso como unanillo integral de la lámina del tubo,anillo de transición de cáscara a lámina de tubo, oanillo de refuerzoEn los grandes intercambiadores de calor refrigerados con agua de mar, en los condensadores de centrales eléctricas y en los enfriadores de plataformas en alta mar.

Fabricados a partir de90/10 aleación de cobre y níquel (C70600), este anillo ofrece una resistencia excepcional a la corrosión del agua de mar, la erosión y la contaminación biológica, al tiempo que proporciona la resistencia mecánica requerida para aplicaciones de alta presión y gran diámetro.

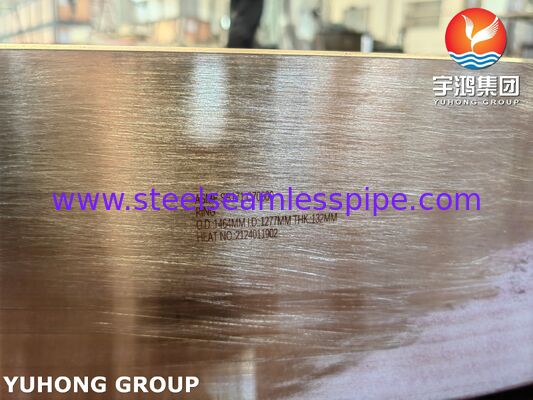

• OD 1464 mm / ID 1277 mm- Apto para diámetros de cáscara grandes (por ejemplo, 50-60 pulgadas nominales)
• espesor de 132 mm- Proporciona rigidez estructural para el soporte de la lámina de tubo o como un anillo independiente bajo altas cargas de tornillo
• Materiales para la fabricación de cloruro de sodio- Rendimiento comprobado en servicios de aguas marinas y salobres

• Construcciones forjadas o laminadas:Para un anillo de este grosor (132 mm), por lo general comenzamos desdeplacas forjadas o laminadaso unaforja huecapara garantizar una estructura de grano uniforme y libre de porosidad.
• Mecanizado de precisión:La ID, la OD y el grosor se mecanizan con tolerancias ajustadas.
• Verificación del material:100% de PMI (identificación positiva del material) y ensayos mecánicos de acuerdo con los requisitos de ASME SB171.
• Protección contra la corrosión:La aleación C70600 es naturalmente resistente a la corrosión del agua de mar; no se requiere ningún revestimiento adicional.

Dado su gran tamaño y grosor considerable, este anillo es ideal para:

• Anillo de tubos integrados:Como una lámina de tubo de una sola pieza para un refrigerador de agua de mar grande, eliminando las juntas de soldadura y reduciendo el riesgo de corrosión galvánica.
• Anillo de adaptador de cáscara a lámina de tubo:Cuando se conecta una cáscara de acero al carbono a una lámina de tubo de cobre y níquel, este anillo puede ser revestido o soldado para gestionar la expansión térmica diferencial y prevenir la corrosión bimetálica.
• Anillo de refuerzo para lámina de tubo delgada:Si una lámina de tubo delgada requiere una rigidez adicional alrededor del área de asiento de la junta, este anillo pesado sirve como soporte de respaldo.
• Aplicaciones de alta presión:El espesor de 132 mm proporciona una resistencia suficiente para las bridas de tornillo en los intercambiadores de calor de alta presión (por ejemplo, calentadores de agua de alimentación).

En los intercambiadores de calor de gran diámetro con cáscara y tubo (ID de cáscara > 1000 mm), la lámina de tubo y los anillos de conexión se enfrentan a desafíos únicos:

• Forja contra laminado de chapa:Para espesores superiores a 100 mm,anillos forjadosofrecen propiedades mecánicas superiores y inspeccionabilidad por ultrasonido en comparación con las placas laminadas soldadas.
• Desajuste de la expansión térmica:Cuando un anillo cobre-níquel (C70600) está unido a una cáscara de acero al carbono, la diferencia en los coeficientes de expansión térmica debe ajustarse con unarticulación de transicióno biendiseño flexible.
• Perforación de agujeros de tubo para anillos de hojas de tubo:Si el anillo sirve como lámina de tubo, el patrón de perforación y el perfil de ranura deben ser mecanizados con precisión según las normas TEMA.
• Permiso de corrosión:Incluso con la excelente resistencia a la corrosión del C70600, untolerancia mínima de corrosión de 1,5-3 mmse recomienda para una larga vida útil en el agua de mar (más de 20 años).

• Fabricamos anillos pesados.Estrictamente a su dibujo- Identificación, sobredosis, grosor, chambres, agujeros y detalles de ranuras.
• Disponible conEQM completa: UT (ensayo ultrasónico) para detectar defectos internos, PT (ensayo de penetración) para detectar grietas en la superficie.
• Se puede suministrar como parte de unael conjunto de tubos del intercambiador de caloro bienensamblaje de lámina de tubo.
• Tiempos de entrega cortos para anillos forjados de nuestros socios de forja aprobados.
