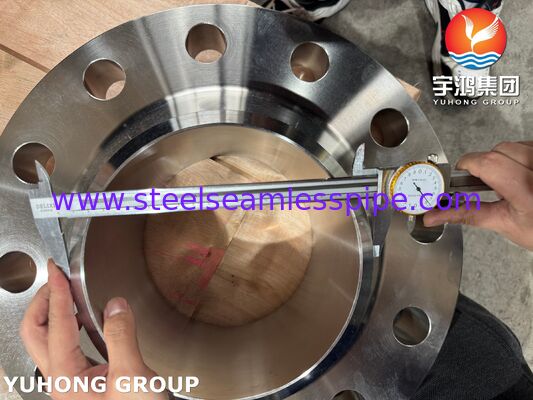

Brida ciega RF ASTM A182 F51 UNS S31803 Dúplex 2205 para tuberías de petróleo y gas
La brida ciega RF ASTM A182 F51 es una brida forjada de acero inoxidable dúplex fabricada conUNS S31803 / Dúplex 2205material.
La brida ciega está diseñada para cerrar el extremo de un sistema de tuberías, la boquilla de un recipiente a presión o la conexión de un equipo. Su configuración de cara elevada proporciona una superficie definida para el asiento de la junta para conexiones de bridas atornilladas.
ASTM A182 cubre bridas de tubería forjadas o laminadas de aleación y acero inoxidable, accesorios forjados, válvulas y componentes similares de sistemas a presión. La especificación incluye grados de acero inoxidable dúplex ferrítico-austenítico como F51.
El dúplex 2205 combina una microestructura austenítico-ferrítica con una resistencia mecánica relativamente alta y resistencia a la corrosión localizada y al agrietamiento por corrosión bajo tensión en comparación con muchos aceros inoxidables austeníticos convencionales.
Especificaciones del producto
| Artículo |
Especificación |
| Producto |
Brida ciega RF |
| Estándar |
ASTM A182 / A182M |
| Grado |
F51 |
| UNS |
S31803 |
| Material |
Acero inoxidable dúplex |
| Nombre común del grado |
Dúplex 2205 |
| Tipo de brida |
Brida ciega |
| Acabado |
Cara elevada (RF) |
| Fabricación |
Forjado |
| Estándar dimensional |
ASME B16.5 / ASME B16.47 cuando corresponda |
| Clase de presión |
150#, 300#, 600#, 900#, 1500#, 2500# |
| Tamaño |
NPS 1/2–24 o personalizado |
| Superficie |
Mecanizado / Liso / Especificado por el cliente |
| Tratamiento térmico |
Recocido en solución |
| Marcado |
Estándar, Grado, Tamaño, Clase y Número de calor. |
| Inspección |
Química, Mecánica, Dimensional y END según lo especificado |
ASTM A182 F51 / UNS S31803
ASTM A182 F51 corresponde al grado de acero inoxidable dúplex comúnmente identificado comoUNS S31803 / Dúplex 2205. La lista de referencias de grados de forja de Outokumpu incluye F51 con UNS S31803 e identifica el material como acero inoxidable dúplex.
Los elementos de aleación típicos incluyen:
- Cromo
- Níquel
- Molibdeno
- Nitrógeno
- Manganeso
- Silicio
- Carbono
La microestructura dúplex consta de fases ferríticas y austeníticas. Esta estructura contribuye a la combinación de resistencia mecánica y rendimiento de corrosión asociados con el Dúplex 2205.
Composición química típica
| Elemento |
Rango típico / Especificación |
| C |
≤0.030% |
| Si |
≤1.00% |
| Mn |
≤2.00% |
| P |
≤0.030% |
| S |
≤0.020% |
| Cr |
21.0–23.0% |
| Ni |
4.5–6.5% |
| Mo |
2.5–3.5% |
| N |
0.08–0.20% |
| Fe |
Balance |
Para entregas reales, la edición ASTM aplicable y la especificación de compra deben regir la composición química certificada.
Propiedades mecánicas
Para ASTM A182 F51, las propiedades mecánicas deben indicarse de acuerdo con la edición ASTM A182 aplicable y la condición del producto.
Los valores típicos comúnmente asociados con F51 incluyen:
| Propiedad |
Requisito típico |
| Resistencia a la tracción |
≥620 MPa |
| Límite elástico |
≥450 MPa |
| Alargamiento |
≥25% |
| Reducción de área |
Según la especificación aplicable |
| Dureza |
Según el requisito de ASTM A182 |

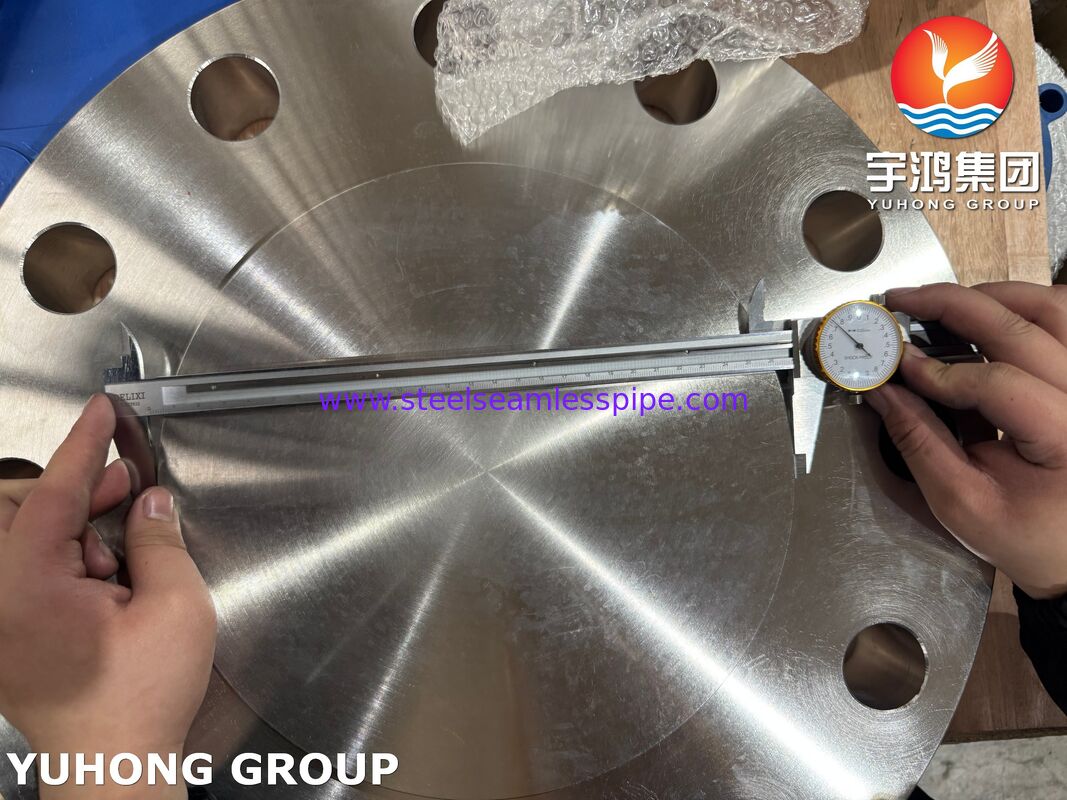

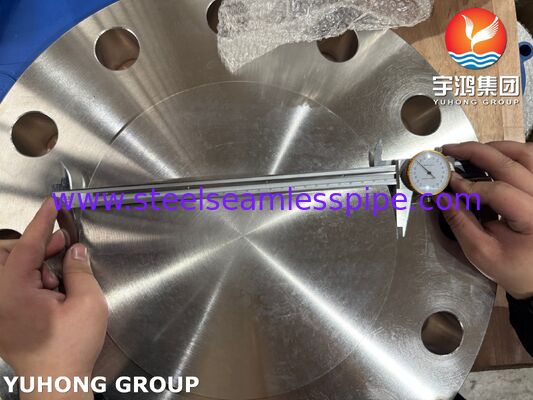

Diseño de brida ciega RF
El producto consta de un cuerpo de brida forjado sólido sin orificio central.
Las características principales incluyen:
Cara ciega
La brida ciega cierra el extremo de una tubería o boquilla de equipo sin proporcionar un paso de flujo.
Cara elevada
La cara RF proporciona un área de contacto de junta definida para conexiones de bridas atornilladas.
Agujeros para pernos
El diámetro, la cantidad y el PCD de los agujeros para pernos se fabrican de acuerdo con el estándar dimensional y la clase de presión aplicables.
Espesor de la brida
El espesor se determina de acuerdo con:
- NPS
- Clase de presión
- Estándar dimensional aplicable
- Requisitos de diseño
Diámetro exterior
El diámetro exterior de la brida depende del tamaño nominal y la clase de presión.
Proceso de fabricación
Proceso de fabricación típico:
- Inspección de materia prima de acero inoxidable dúplex
- Identificación del número de calor
- Corte
- Forjado
- Tratamiento térmico
- Recocido en solución
- Mecanizado
- Mecanizado de cara RF
- Perforación de agujeros para pernos
- Marcado
- Inspección dimensional
- PMI
- END cuando sea necesario
- Inspección final
- Embalaje
ASTM A182 incluye requisitos que cubren el tratamiento térmico y las propiedades mecánicas/químicas para el grado solicitado.
Aplicaciones
Petróleo y gas
- Aislamiento de tuberías
- Tuberías de proceso
- Tuberías asociadas a cabezales de pozo
- Sistemas de tuberías en alta mar
- Sistemas de procesamiento de gas
Petroquímica
- Tuberías de proceso
- Sistemas de transferencia de productos químicos
- Tuberías a presión
- Boquillas de equipos
Marina y Offshore
- Sistemas relacionados con agua de mar
- Equipos de proceso offshore
- Tuberías marinas
Procesamiento químico
- Tuberías de proceso corrosivas
- Líneas de transferencia de productos químicos
- Componentes de tuberías que contienen presión
