ASTM B564 UNS N04400 Flange de cuello de soldadura Monel 400 WNRTJ Flange tipo anillo Flange de unión

Datos del producto:

Lugar de origen:	Porcelana
Nombre de la marca:	YUHONG
Certificación:	ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
Número de modelo:	Brida ASTM B564 UNS N04400/ Monel 400 WNRTJ

Pago y Envío Términos:

Cantidad de orden mínima:	1 pieza
Detalles de empaquetado:	Caja/plataforma de la madera contrachapada
Tiempo de entrega:	7 dias
Condiciones de pago:	LC, T/T

Contacto

Todos los productos

Tubo sin costura de acero inoxidable (357)

Tubo inconsútil de acero inoxidable (354)

Tubería de acero inoxidable a dos caras (145)

Tubo de acero inoxidable del duplex (41)

Tubo de aguja (177)

Tubo de aleta (771)

intercambiador de calor (45)

tubo del cambiador de calor (486)

Envase de tubos para intercambiadores de calor (57)

Cambiador de calor Tubesheet (133)

bafle del cambiador de calor (39)

Frío de aire (14)

Contenedor de presión (4)

tubo soldado con autógena de acero inoxidable (62)

Tubo soldado con autógena del acero inoxidable (136)

Tubo de la aleación de níquel (281)

Tubo de la aleación de níquel (114)

Tubo de la aleación de cobre (259)

Tubo del acero de aleación (230)

Tubo del titanio (22)

tubo recocido brillante (165)

Tubo de caldera (166)

colocación de acero (890)

Reborde de acero (695)

Las demás (414)

Partes de revestimiento (9)

Descripción detallada del producto

Nombre del producto:	Reborde de la aleación de níquel	ESTÁNDAR:	ASTM B564, ASME SB564
Dimensión:	ASME B16.5, ASME B16.47 Series A y B	Material:	N04400 de la UNS, MONEL 400
Tamaño:	1/2 "a 48"	Presión:	Clase 150/300/600/9001500/2500
Tipo:	WN / Brida con cuello soldado	Cara de brida:	Flate Face (FF), cara elevada (RF), junta de tipo de anillo (RTJ)
Solicitud:	Industria del petróleo y del gas, procesamiento químico, ingeniería marina, etc.
Resaltar:	Las partes de las máquinas de soldadura y de las máquinas de soldadura y de soldadura , brida ASTM B564 UNS N04400 , anillo de brida WNRTJ tipo junta

Brida de cuello de soldadura de aleación de níquel ASTM B 564 UNS N04400 Monel 400

La brida de cuello de soldadura ASTM B564 UNS N04400 es una brida de aleación de níquel-cobre forjada fabricada con Monel 400 / UNS N04400. Tiene un diseño de cuello de soldadura (WN) con una cara de junta tipo anillo (RTJ), a menudo abreviada como WNRTJ. La brida se suelda a tope a la tubería, y la cara RTJ utiliza una junta de anillo metálico para proporcionar un sello de alta integridad en servicio de alta presión y alta temperatura. Se utiliza ampliamente en las industrias marina, química, petroquímica, de petróleo y gas, y de generación de energía.

Material equivalente de la brida de cuello de soldadura ASTM B564 UNS N04400 Monel 400 WNRTJ Brida de aleación de níquel

ESTÁNDAR	UNS	WERKSTOFF NR.	AFNOR	EN	JIS	BS	GOST
Monel 400	N04400	2.4360	NU-30M	NiCu30Fe	NW 4400	NA 13	-- 28-2,5-1,5

Cuándo elegir el material Monel 400 / UNS N04400

Elija Monel 400 cuando necesite una aleación de níquel-cobre con excelente resistencia a la corrosión y buena resistencia en entornos agresivos donde el acero al carbono, el acero inoxidable (304/316) o incluso algunas calidades dúplex pueden fallar.

Elija RTJ (junta tipo anillo) en lugar de FF/RF cuando:

Alta presión
Típicamente servicio Clase 900, 1500, 2500 y a menudo servicio crítico Clase 600.
Alta temperatura
Donde las juntas blandas o enrolladas en espiral pueden arrastrarse, degradarse o perder fuerza de sellado. Las juntas de anillo metálico RTJ son más confiables a temperaturas elevadas.
Fluidos peligrosos, tóxicos o inflamables
Hidrógeno, gas amargo, vapor a alta presión, hidrocarburos, amoníaco y otros servicios donde la fuga es inaceptable.
Alta carga cíclica, vibración o ciclado térmico
La junta de anillo metálico confinada resiste mejor la expulsión y el arrastre que las juntas blandas.
Requisitos de seguridad contra incendios
Las juntas de anillo metálico funcionan mejor en condiciones de incendio que muchas juntas blandas.
Equipos marinos, submarinos, de cabeza de pozo y API 6A
RTJ es estándar para muchas aplicaciones de petróleo y gas a alta presión.
Ahorro de espacio y peso a alta presión
Para clases altas, las bridas RTJ pueden ser más compactas que las bridas RF.

Propiedades químicas de Brida de cuello de soldadura ASTM B564 UNS N04400 Monel 400 WNRTJ Brida de aleación de níquel

Monel 400	Ni	C	Al	Mn	Si	Fe	Cu	S	Co	Cr
Monel 400	63.0 min	0.3 max	0.50 max	2.0 max	0.5 max	1.0 – 2.5	28.0 – 34.0	0.02 max	–	–

Características mecánicas de Brida de cuello de soldadura ASTM B564 UNS N04400 Monel 400 WNRTJ Brida de aleación de níquel

Densidad	Punto de fusión	Límite elástico (offset 0.2%)	Resistencia a la tracción	Elongación
8.8 g/cm3	1350 °C (2460 °F)	Psi - 35,000 , MPa - 240	Psi - 80,000 , MPa - 550	40 %

Brida de aleación de níquel ASTM B564 UNS N04400

Especificaciones	ASTM/ ASME B564 / SB564
Estándar de dimensión	ANSI /ASME B16.5, B16.47 Serie A / Serie B
Tabla de tamaños	1/2″ hasta 48″ (15 - 1200NB)
Clase / Clasificación de presión	2500#, 600#, 150#, 300#, 900#, 1500#
Cara de la brida	FF, RF, RTJ
Tipo de brida	Cuello de soldadura, ciega, deslizante, de casquillo, roscada, cuello de soldadura largo...

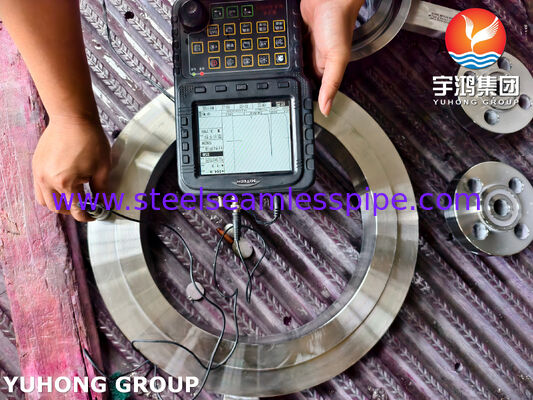

Prueba de penetración

ASTM B564 UNS N04400 Flange de cuello de soldadura Monel 400 WNRTJ Flange tipo anillo Flange de unión

Aplicación

Marina y costa afuera: tuberías de agua de mar, intercambiadores de calor, bombas, válvulas.
Procesamiento químico: reactores, tanques, tuberías para ácidos y álcalis.
Petróleo y gas: tuberías de alta presión, equipos de cabeza de pozo, servicio amargo.
Generación de energía: calentadores de agua de alimentación, condensadores.
Pulpa y papel, producción de sal y procesamiento de combustible nuclear.
