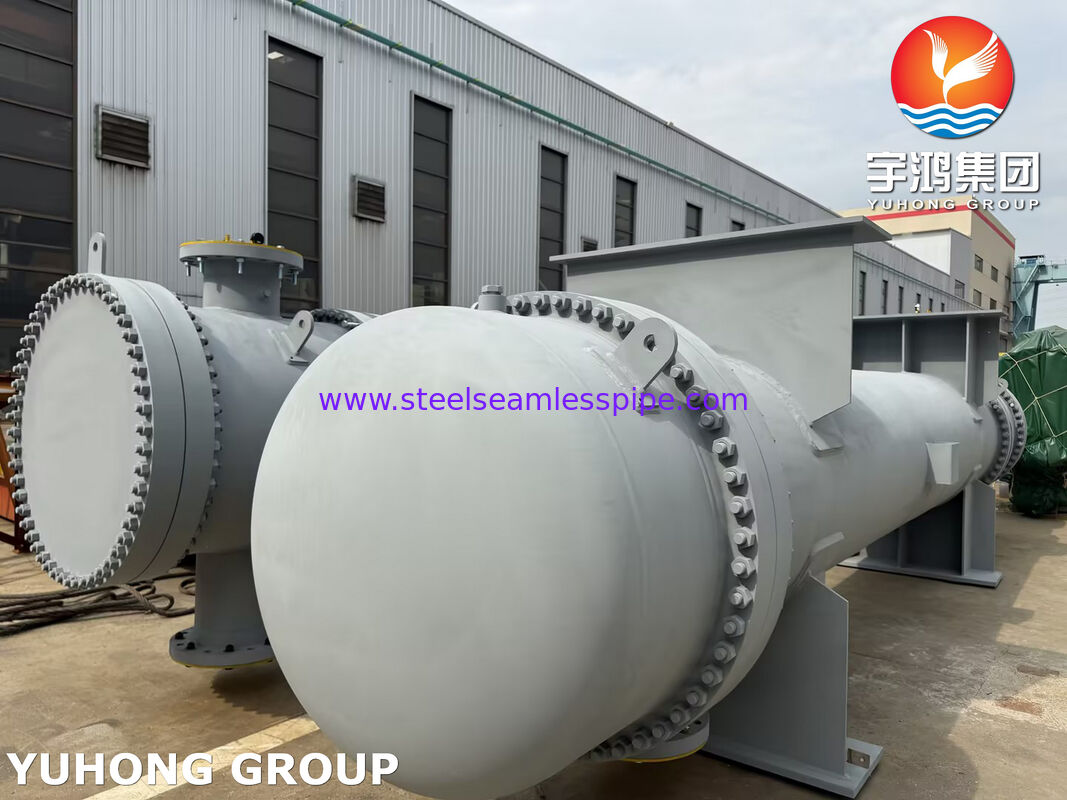

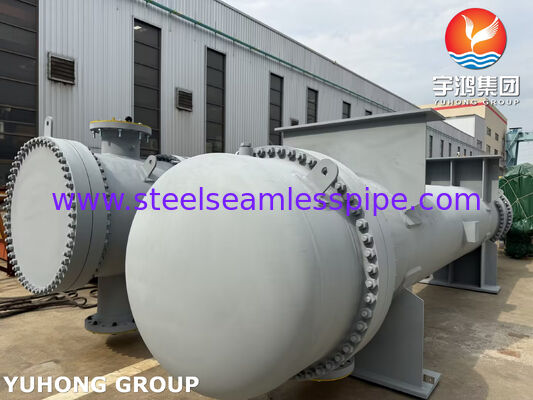

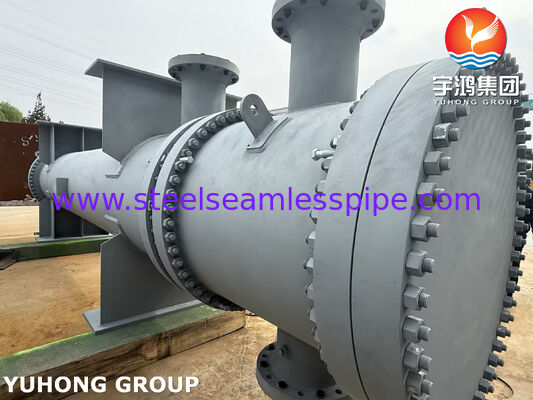

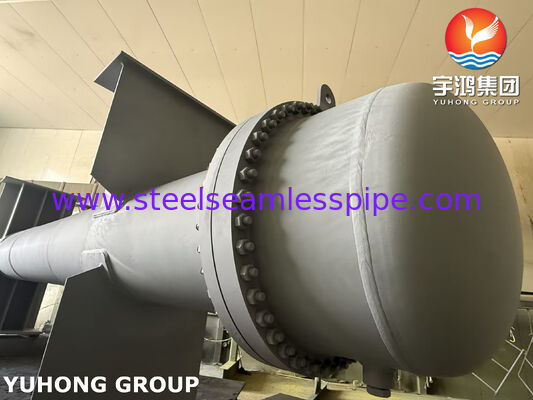

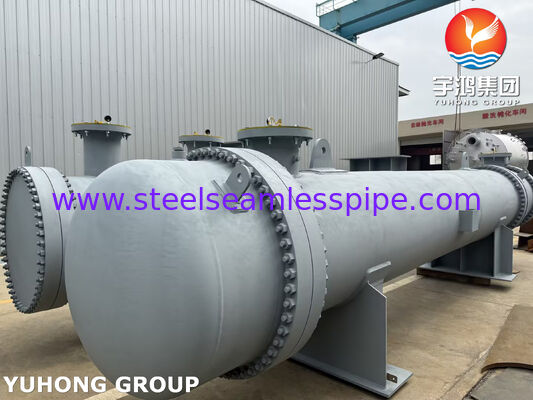

Intercambiador de calor de lámina de tubo fijo de acero inoxidable
Solución completa de equipos térmicos con tubos ASME SA213 TP304/316L y lámina de tubos SA182 F304/316L, diseñada para aplicaciones de servicios químicos, alimentarios, farmacéuticos y corrosivos.
Grupo Yuhong: Soluciones completas para intercambiadores de calor
Yuhong Group Co., Ltd diseña y fabrica equipos térmicos de alta calidad, incluyendolos intercambiadores de calor de cáscara y tubo (diseños de intercambiadores de calor TEMA), los recipientes a presión y los refrigeradores de aireSuministramos todos los componentes internos críticos desde tubos individuales hasta paquetes de tubos completos.
Enfoque del producto: Intercambiador de calor de tubo fijo de acero inoxidable
Esta unidad robusta, totalmente de acero inoxidable, está diseñada para un servicio corrosivo exigente con las siguientes características:
- Material de las cáscaras y canales:Acero inoxidable (finalización recocida brillante)
- Los demás:Las partes de las piezas de acero inoxidable de las que se trate deberán estar cubiertas por una cubierta de acero inoxidable.
- En la hoja de tuberías:ASME SA182 F304/304L o F316/316L de acero inoxidable forjado
- Canal final / capó:Con una longitud de más de 20 mm, pero no superior a 30 mm
- Sillines y soportes:Acero inoxidable para montaje en cimientos
- Placa de nombre:Marcado claramente con la identificación del Grupo YUHONG
Componentes clave y funciones de rendimiento
| Componente | Material (típico) | Papel en el rendimiento del equipo |
|---|
| El tubo del intercambiador de calor | Las condiciones de ensayo de los equipos de ensayo deberán ser las siguientes: | Superficie de transferencia de calor primaria; transporta fluido del lado del tubo |
| Tubo sin costuras de acero inoxidable | TP304/316L | Material del núcleo: resistente a la corrosión, fácil de limpiar, larga vida útil |
| Hoja de tubos del intercambiador de calor | SA182 F304/316L (forjado) | Placa perforada y con ranuras que contiene todos los tubos; separa el lado de la cáscara del lado del tubo |
| Las deflectoras | Acero inoxidable (304/316L) | Flujo directo del lado de la cáscara a través de los tubos, tubos de apoyo contra las vibraciones |
| Shell y Canal | Placas de acero | Contiene fluido del lado de la cáscara; proporciona el límite de presión |
| Nozles / bridas | Acero inoxidable forjado (SA182) | Conexiones de entrada/salida para ambos fluidos |
| Sillines (suportes) | Acero inoxidable | Peso del recipiente de transporte; resistencia a la corrosión del entorno externo |
¿Por qué acero inoxidable?
El acero inoxidable (304/304L o 316/316L) se elige cuando:
- El fluido de proceso esel uso de productos(ácidos diluidos, cloruros, soluciones cáusticas)
- Pureza del productoes crítico (farmacéutico, alimentario, de bebidas, biotecnológico)
- Medio ambiente externoes agresivo (costa, costa, planta química)
Las demás:se añade molibdeno para aumentar la resistencia a la corrosión de las fendas y las grietas en los servicios que contienen cloruro.
Principales aspectos técnicos
- con una capacidad de carga superior a 300 W,Laminación de precisión + soldadura de sello con ensayo hidrostático
- Diseño resistente a la corrosión:Superficies húmedas de acero inoxidable
- La limpieza:Canal extraíble para el acceso al extremo del tubo
- Conformidad total con la norma ASME:Diseño, materiales y fabricación según el código ASME
- Trazabilidad del material:Certificados de ensayo de molino para todos los componentes
Guía de selección de diseño
| Tipo de diseño | Ventajas | Las limitaciones | Lo mejor para |
|---|
| Hoja de tuberías fija | Bajo coste; sin piezas móviles internas; compacto | No se puede quitar el haz del tubo; diferencial térmico limitado | Servicios de limpieza y no contaminación corrosivos |
| Cabeza flotante | Envase extraíble para limpieza; maneja grandes diferencias de temperatura | Más caro; más posibles vías de fuga | Servicios de incrustación; diferenciales de alta temperatura |
| U-Tube | Hoja de tubo simple; el paquete se expande libremente | Los tubos no pueden limpiarse mecánicamente dentro de la curva en U. | Alta expansión térmica; alta presión en el lado del tubo |
Suministro sólo de componentes
Componentes individuales disponibles para su reparación o actualización:
- Tubos de intercambiadores de calor - de acero inoxidable sin costuras, cortados a medida
- Tubos de aleta - para añadir superficie a los paquetes existentes
- Hojas de tubos de intercambiadores de calor - de acero inoxidable forjado, perforadas y ranuradas
- De acero inoxidable, con un contenido de acero inoxidable superior o igual al 85%
- Procesos de conchas y canales - laminados y soldados según las especificaciones
Aplicaciones típicas
- Procesamiento químico:Calentamiento/enfriamiento de disolventes, ácidos, bases, soluciones de sal
- Fabricación farmacéutica:Circuitos de agua purificada, refrigeración WFI, control del reactor
- Alimentos y bebidas:Pasteurizar, enfriar el jugo, calentar la solución CIP
- Biotecnología:Control de la temperatura del fermentador, preparación de amortiguadores
- Generación de energía:Calentadores de agua desmineralizados, enfriadores de muestras
- - ¿ Qué pasa?Sistemas de refrigeración central (circuitos de agua dulce)
Industrias atendidas
| Industria | Servicio típico | La elección del material |
|---|
| Productos químicos | Calentamiento y refrigeración por ácido/caustic | Acero inoxidable 316L |
| Productos farmacéuticos | Refrigeración WFI, condensación de vapor pura | 316L, electrolibrado |
| Alimentos y bebidas | Pasteurizado, CIP | Las demás partidas de los artículos del capítulo 9 |
| El poder | Calentadores de agua de minas, enfriadores de muestras | Las demás: |
| Semi-conductores | Sistemas de agua ultrapura | 316L, electrolibrado |
Garantizar la calidad
Cada intercambiador de calor incluye una documentación completa:
- Certificados de ensayo de molino (MTC) para todos los componentes de retención de presión
- Informe de ensayo hidrostático - lado del tubo y lado de la cáscara
- Informe de inspección dimensional
- Especificación del procedimiento de soldadura y cualificaciones del soldador
- Foto de la placa de identificación
- Inspección facultativa por parte de terceros (SGS, BV, TÜV, Lloyds)
