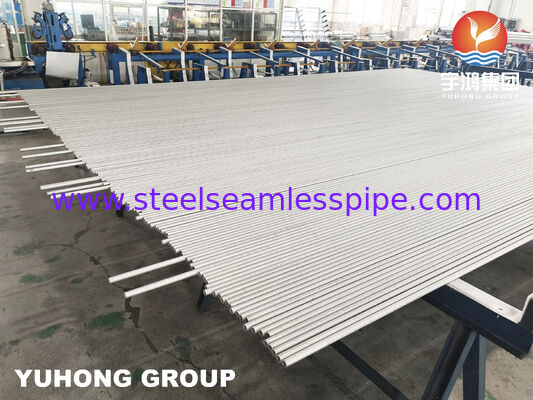

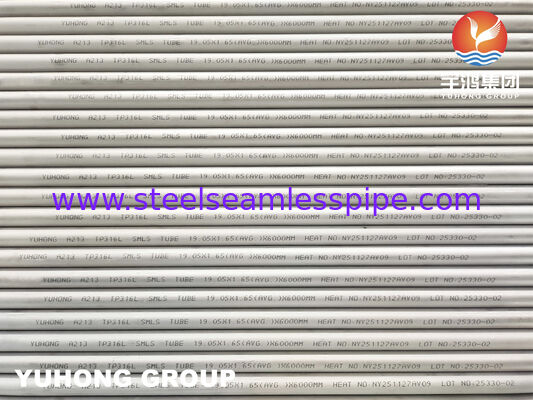

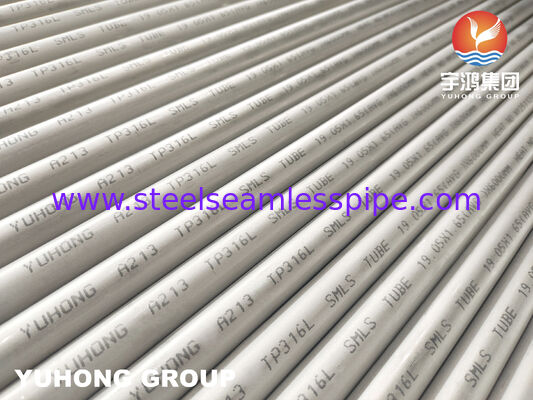

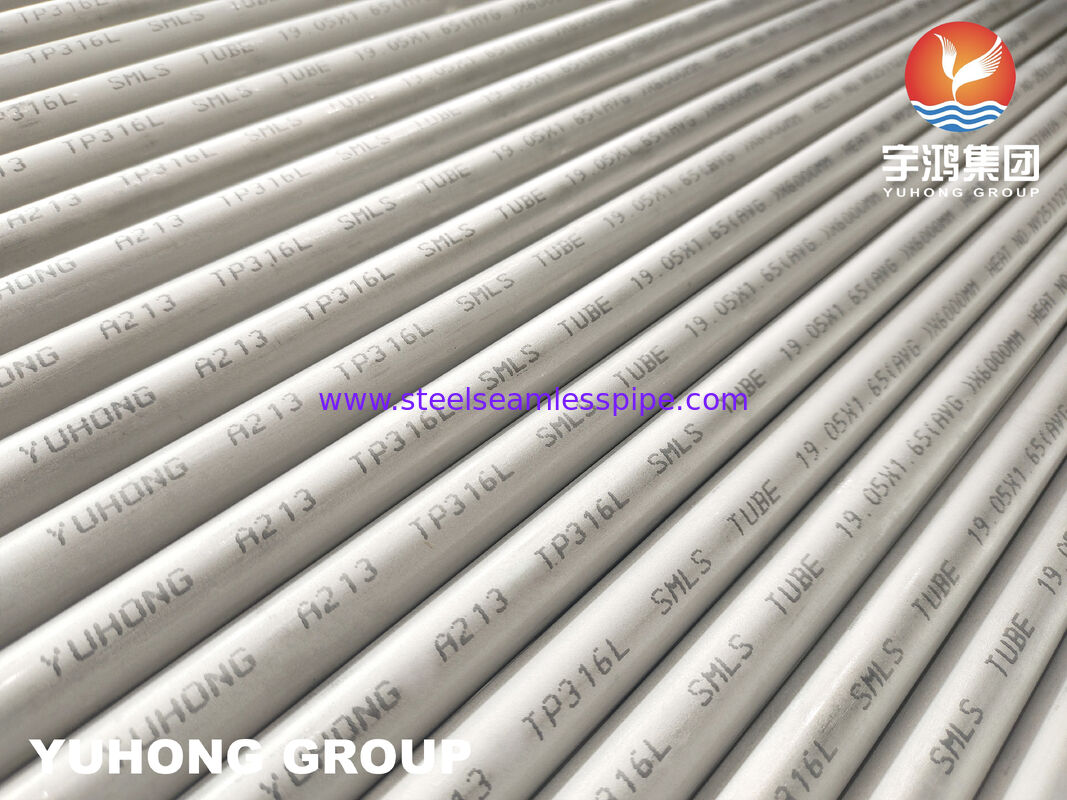

Tubo intercambiador de calor de acero inoxidable ASTM A213 TP316L
Descripción general del producto
Los tubos intercambiadores de calor de acero inoxidable ASTM A213 / ASME SA213 TP316L se utilizan ampliamente en condensadores, calderas, intercambiadores de calor y sistemas de procesamiento térmico industrial que requieren una resistencia a la corrosión estable y un rendimiento confiable de transferencia de calor.
Fabricados mediante un proceso de estirado en frío sin costuras, los tubos TP316L brindan una consistencia dimensional mejorada, una calidad de superficie suave y un control estable del espesor de la pared para aplicaciones industriales de transferencia de calor.
El material TP316L corresponde a:
El bajo contenido de carbono ayuda a mejorar la compatibilidad de la soldadura y reduce el riesgo de corrosión intergranular después de la fabricación o el procesamiento térmico.
Estos tubos comúnmente se suministran en:
- condición recocida
- Superficie decapada y pasivada
- Construcción estirada en frío sin costuras.
Las aplicaciones típicas incluyen:
- Intercambiadores de calor petroquímicos
- Sistemas de condensadores
- Equipos de procesamiento en alta mar
- Sistemas de calderas
- Equipos térmicos marinos
- Sistemas de refrigeración industriales
Especificaciones del producto
| Artículo |
Especificación |
| Estándar |
ASTM A213/ASME SA213 |
| Grado del material |
TP316L |
| Número UNS |
S31603 |
| Grado EN |
1.4404 |
| Tipo de producto |
Tubo intercambiador de calor sin costura |
| Proceso de fabricación |
Estirado en frío |
| Acabado superficial |
Decapado y pasivado |
| Tratamiento térmico |
Solución recocida |
| Diámetro externo |
6,35 – 76,2 milímetros |
| Espesor de la pared |
0,71 – 8,0 milímetros |
| Longitud |
Hasta 26 metros |
| Extremos del tubo |
Extremo liso/extremo biselado |
| Pruebas |
ET / UT / Prueba hidráulica |
| Solicitud |
Intercambiador de calor/condensador/caldera |
Características del material TP316L
El acero inoxidable TP316L contiene molibdeno y un bajo contenido de carbono, lo que lo hace adecuado para sistemas industriales expuestos a:
- Ambientes que contienen cloruros
- Condiciones de alta humedad
- Ciclo térmico continuo
- Medios de proceso corrosivos
En comparación con el tubo TP304 estándar, el TP316L proporciona una resistencia mejorada a:
- Corrosión por picaduras
- Corrosión por grietas
- Oxidación superficial
Esto hace que el TP316L sea adecuado para sistemas de transferencia de calor marinos, químicos y marinos.
Características de fabricación
Construcción estirada en frío sin costuras.
El procesamiento continuo estirado en frío ayuda a mejorar:
- Consistencia de tolerancia dimensional
- Suavidad de la superficie
- Uniformidad del espesor de la pared
- Capacidad de doblar tubos
Esto es particularmente importante para la fabricación de intercambiadores de calor de carcasa y tubos.
Condición de recocido de solución
El recocido en solución ayuda a:
- Restaurar la ductilidad del material.
- Reducir el estrés residual
- Mejorar el rendimiento de fabricación
Este proceso es especialmente beneficioso después del proceso de curvado o expansión de tubos.
Superficie decapada y pasivada
El decapado y la pasivación ayudan a eliminar:
- Escala de óxido superficial
- Contaminación por tinte térmico
- Impurezas de hierro
Esto mejora el rendimiento de la resistencia a la corrosión en sistemas de condensadores y calderas.
Propiedades mecánicas
| Propiedad |
Requisito TP316L |
| Resistencia a la tracción |
≥ 485MPa |
| Fuerza de producción |
≥ 170MPa |
| Alargamiento |
≥ 35% |
| Dureza |
≤ 90 HRB |
Estas propiedades soportan:
- Expansión del tubo
- Fabricación de intercambiadores de calor.
- Operación térmica a largo plazo
Inspección y pruebas de calidad
Los métodos de inspección disponibles incluyen:
- Prueba de corrientes de Foucault (ET)
- Pruebas ultrasónicas (UT)
- Pruebas hidrostáticas

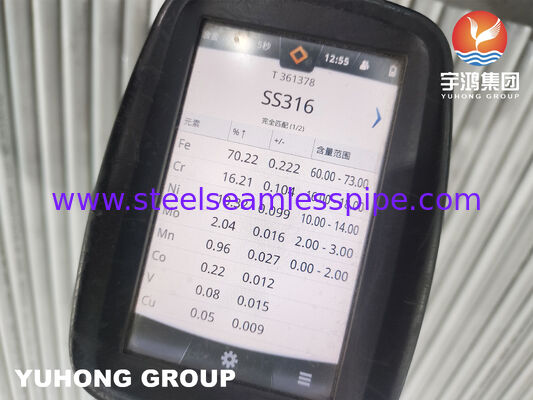

- Inspección PMI
- Inspección dimensional
- Inspección de calidad de superficie
Documentos opcionales:
- EN 10204 3.1 MTC
- Informe de inspección de terceros
- certificado de materia prima
Ventajas del producto
| Característica |
Beneficio técnico |
| Materiales TP316L |
Resistencia a la corrosión mejorada |
| Construcción sin costuras |
Reduce los riesgos relacionados con la soldadura |
| Proceso de estirado en frío |
Mejor consistencia dimensional |
| Superficie decapada |
Condición de superficie más limpia |
| Solución recocida |
Ductilidad mejorada |
| Bajo contenido de carbono |
Mejor compatibilidad de soldadura |
