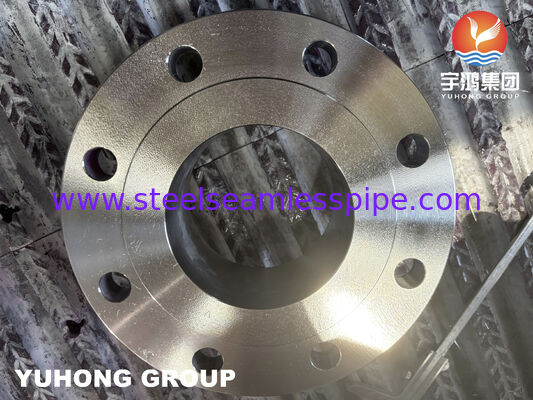

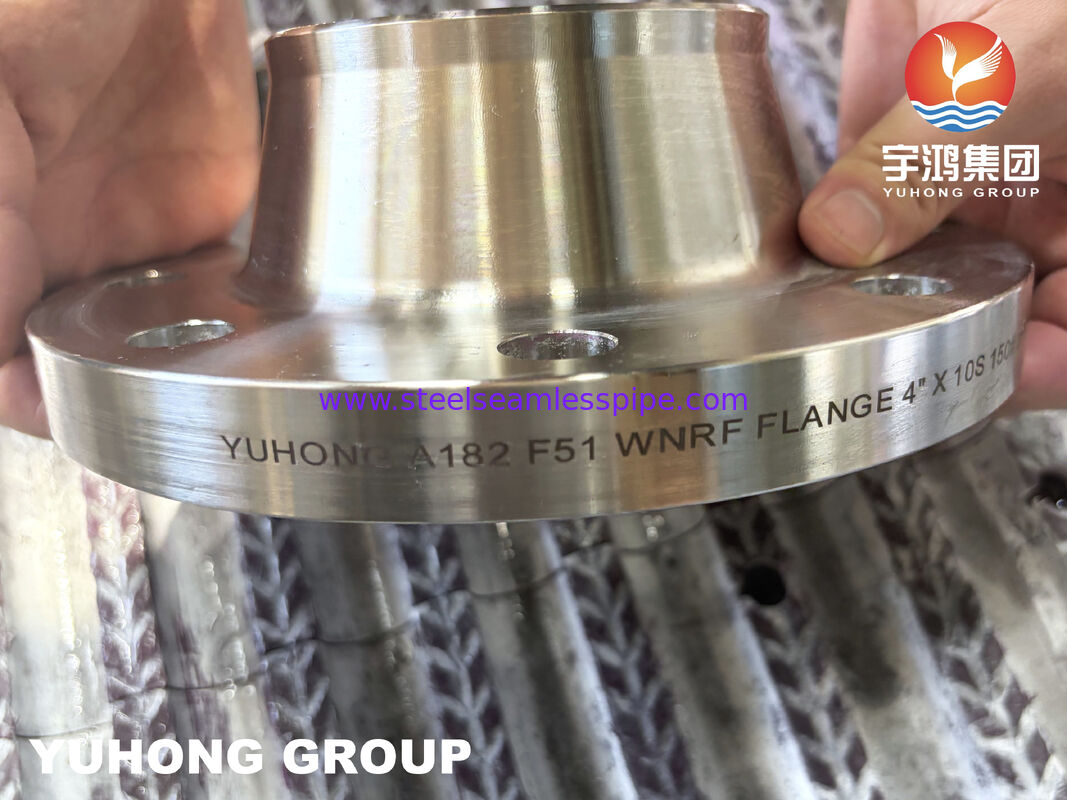

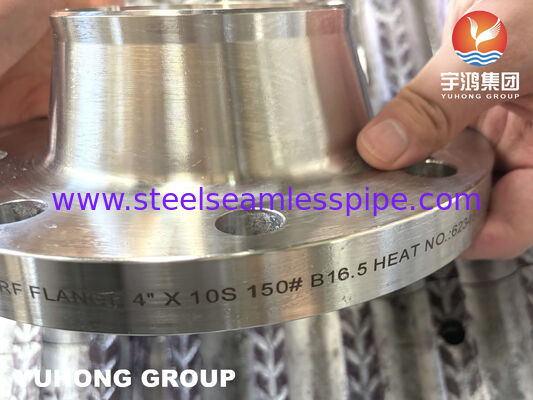

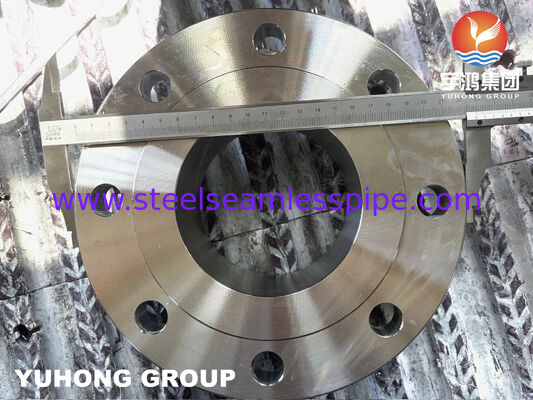

S31803 Flange WNRF de acero inoxidable duplex
Resumen del producto
Flancas de acero inoxidable duplex forjadas para sistemas de tuberías de alta integridad
S31803 Las bridas con cara elevada de cuello de soldadura (WNRF) están fabricadas con acero inoxidable dúplex que combina una microestructura ferrítico-austenítica aproximadamente equilibrada.Comparado con los aceros inoxidables austeníticos convencionales, UNS S31803 ofrece una mayor resistencia al rendimiento junto con una mayor resistencia a las fosas inducidas por cloruro, la corrosión por grietas y el agrietamiento por corrosión por esfuerzo.
El diseño del cuello de soldadura proporciona una distribución gradual de la tensión entre el cubo de la brida y la tubería, por lo que es adecuado para la presión cíclica y la carga mecánica elevada.Las superficies de sellado de cara elevada (RF) están mecanizadas con precisión para lograr una compresión fiable de la junta de juntas y juntas de bridas herméticas en una amplia gama de sistemas de tuberías industriales.
Disponible de acuerdo con la norma ASME B16.5, EN 1092-1 y requisitos específicos del proyecto, las bridas pueden suministrarse con una documentación completa de trazabilidad y inspección del material.
Especificaciones técnicas
|
Punto de trabajo
|
Especificación
|
|
Nombre del producto
|
S31803 Flange WNRF de acero inoxidable duplex
|
|
Calidad del material
|
Las condiciones de ensayo de la norma UNS S31803 / ASTM A182 F51
|
|
Estándar
|
Se aplican las siguientes condiciones:5, EN 1092-1, MSS SP-44
|
|
Tipo de brida
|
Las condiciones de ensayo de las máquinas de soldadura se determinarán en función de las condiciones de ensayo.
|
|
Nivel de presión
|
Clasificación de los productos de la clase 1502500/PN10PN100
|
|
Enfrentado
|
RF (cara levantada), FF, RTJ Disponible
|
|
Proceso de fabricación
|
Forja abierta a presión + mecanizado CNC
|
|
Tratamiento térmico
|
Solución recocida
|
|
Rango NPS
|
1/2 "48" de largo
|
|
Inspección
|
PMI, UT, PT, dureza, inspección de dimensiones
|
|
Certificación
|
EN 10204 3.1 / 3.2
|
Composición química
|
El elemento
|
Requisito (%)
|
|
El cromo
|
21.0 ¢ 23.0
|
|
El níquel
|
4.5 ¢6.5
|
|
El molybdeno
|
2.5 ¢3.5
|
|
El nitrógeno
|
0.08 ¢0.20
|
|
El carbono
|
≤ 003
|
Propiedades mecánicas
|
Propiedad
|
Requisito típico
|
|
Resistencia a la tracción
|
≥ 620 MPa
|
|
Fuerza de rendimiento
|
≥ 450 MPa
|
|
Elongado
|
≥ 25%
|
|
Dureza
|
≤290 HB
|
Características del producto
- Microstructura dúplex para un mejor rendimiento mecánico
La estructura ferrítico-austenítica de doble fase ofrece una mayor resistencia que los aceros inoxidables convencionales de la serie 300, manteniendo una buena dureza.
- Resistencia superior a la corrosión inducida por cloruro
Adecuado para medios que contengan cloruro en los que se consideren consideraciones de diseño el agujero, la corrosión por grietas y el agrietamiento por corrosión por esfuerzo.
- Geometría optimizada del cuello de soldadura
El eje cónico minimiza la concentración de tensión y mejora la resistencia a la fatiga bajo carga cíclica.
- Cara elevada con máquinas de precisión
Las dimensiones orientadas controladas garantizan un asiento fiable de la junta y la integridad del sellado.
- Trazabilidad completa del material
Cada brida se puede suministrar con trazabilidad del número de calor y registros de inspección para apoyar la documentación del proyecto.
Aplicaciones típicas
-
Plataformas de producción en alta mar
-
Sistemas de refrigeración con agua de mar
-
Instalaciones de desalinización
-
Unidades de procesamiento químico
-
Sistemas de tuberías a presión
-
Instalaciones de GNL
-
Tubo del intercambiador de calor
-
Sistemas de agua de fuego
-
Plantas de fertilizantes
-
Procesamiento de pulpa y papel
Grados de materiales equivalentes
|
Estándar
|
Grado
|
|
Las normas ASTM
|
A182 F51 y A182 F51
|
|
El SNU
|
S31803
|
|
En el caso de los
|
1.4462
|
|
El DIN
|
Se trata de una mezcla de oxígeno y nitrógeno.
|
|
El AFNOR
|
Z3 CrNi 22,05 Az
|
|
El número de unidades
|
022Cr22Ni5Mo3N
|
Inspección y ensayo
-
Identificación positiva del material (PMI)
-
Pruebas ultrasónicas (UT)
-
Pruebas de penetración de líquido (PT)
-
Medición del contenido de ferrita
-
Prueba de dureza
-
Inspección dimensional
-
EN 10204 3.1 / 3.2 Documentación
Preguntas frecuentes
1¿Por qué elegir S31803 en lugar de 316L?
El S31803 proporciona una mayor resistencia y una mejor resistencia a los agujeros inducidos por cloruro, la corrosión de grietas y el agrietamiento por corrosión por esfuerzo, por lo que es adecuado para entornos de servicio más exigentes.
2¿Qué clases de presión están disponibles?
Se pueden suministrar clasificaciones PN de clase 150 a 2500 y equivalentes de acuerdo con las normas ASME o EN.
3¿Se pueden fabricar dimensiones de brida personalizadas?
Sí, se pueden producir patrones especiales de perforación, espesores no estándar y dimensiones específicas del proyecto según los dibujos del cliente.
4¿Qué documentos de inspección hay disponibles?
Los certificados EN 10204 3.1 o 3.2, los informes PMI, los informes UT/PT y los registros de inspección dimensional están disponibles bajo petición.
1 PREN Comparación
|
El material
|
PREN típico
|
|
Las demás:
|
24 ¢ 26
|
|
S31803 (2205)
|
35 ¢ 38
|
|
S32750 (2507)
|
≥ 40 años
|
2 S31803 frente a S32205
|
Punto de trabajo
|
S31803
|
S32205 El uso de la energía nuclear
|
|
Composición química
|
Requisitos mínimos de la norma ASTM
|
Rango químico más reducido
|
|
Propiedades mecánicas
|
En el caso de las empresas
|
En el caso de las empresas
|
|
Suministro típico
|
Ampliamente utilizado
|
A menudo con doble certificación (S31803/S32205)
|
3 Tipos de flancos frente a la brida
|
Tipo de cara
|
Aplicación típica
|
|
RF
|
Proceso general de tuberías
|
|
FF
|
Conexiones de cara plana
|
|
RTJ
|
Servicio de alta presión y alta temperatura
|
Terminología técnica
-
PREN (número equivalente de resistencia a la perforación)
-
Control del contenido de ferrita
-
Prevención de la fase sigma
-
Anulación de la solución
-
Trazabilidad del número de calor
-
La transición de las soldaduras traseras
-
Tensión de los asientos de las juntas
-
Resistencia al agrietamiento por corrosión por esfuerzo (SCC)
-
Resistencia a la corrosión en grietas
-
Servicio de hidrógeno sulfuro (H2S)
-
