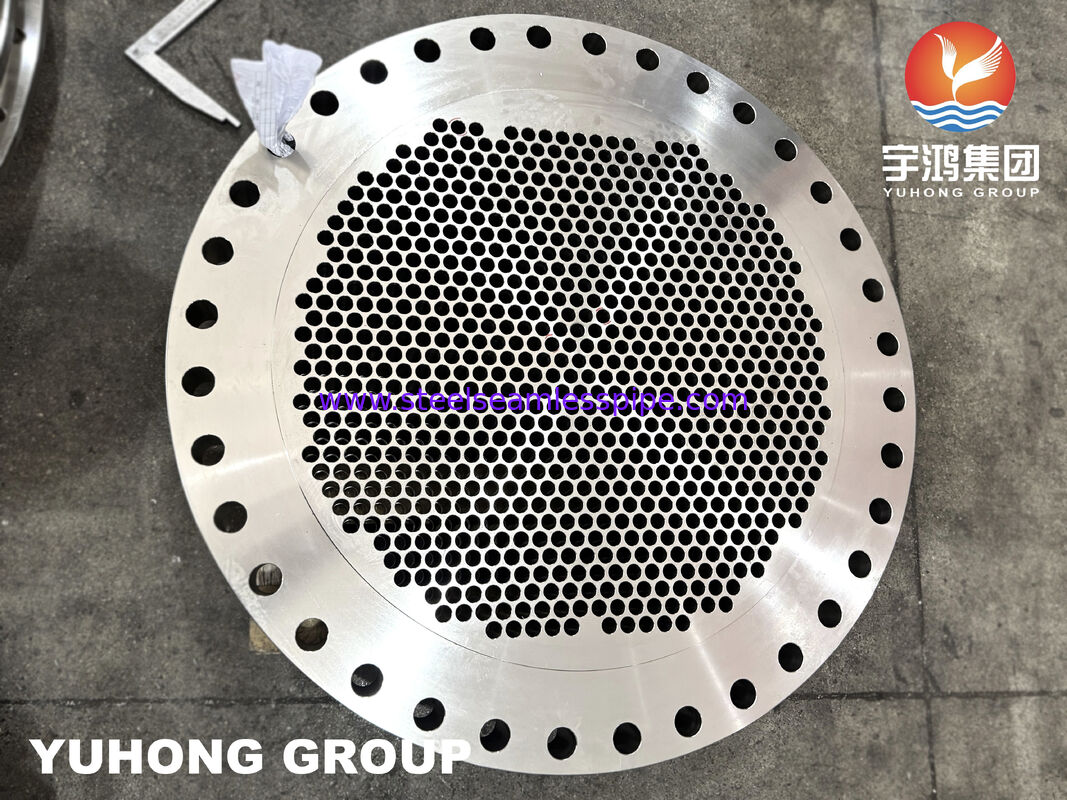

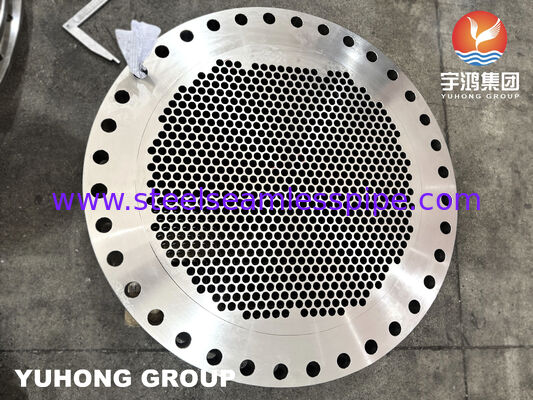

Tubo de asiento forjado de acero inoxidable ASTM A182 F316L con orificios para tubos mecanizados de precisión para intercambiadores de calor

Placa tubular forjada de acero inoxidable ASTM A182 F316L

Introducción del producto

Placas tubulares forjadas F316L para equipos de transferencia de calor con carga de presión

La placa tubular ASTM A182 F316L es un componente de acero inoxidable forjado que se utiliza para asegurar los tubos del intercambiador de calor y separar o controlar los fluidos del lado del proceso dentro de equipos de carcasa y tubos.

Fabricada con acero inoxidable austenítico 316L, la placa tubular combina resistencia a la corrosión con buena soldabilidad y es adecuada para equipos expuestos a humedad, cloruros y una variedad de fluidos de proceso.

La placa tubular se puede suministrar con orificios para tubos, superficies de sellado del lado de la carcasa, ranuras de partición de paso y orificios para pernos mecanizados con precisión según los planos del intercambiador de calor. El diámetro del orificio del tubo, el paso, la disposición y la tolerancia de perforación se pueden controlar según el método de unión tubo-placa tubular requerido.

Dependiendo del diseño del equipo, los orificios de los tubos se pueden preparar para expansión por rodillo, soldadura de sellado, soldadura de resistencia o uniones de tubos expandidas y soldadas.

Especificaciones técnicas

Dimensiones típicas

Características del producto

• Mecanizado de precisión de orificios para tubos

Los orificios para tubos se mecanizan con CNC según el diámetro especificado, el paso, la tolerancia posicional y la disposición de la placa tubular.

• Múltiples configuraciones de unión de tubos

La placa tubular se puede preparar para expansión mecánica, soldadura de sellado, soldadura de resistencia o expansión y soldadura combinadas.

• Construcción F316L resistente a la corrosión

El acero inoxidable F316L proporciona una metalurgia austenítica que contiene molibdeno para una mayor resistencia a la corrosión localizada en comparación con el acero inoxidable 304L convencional.

• Partición de paso personalizada

Las ranuras de partición de paso y las áreas de asiento de la junta se pueden mecanizar según la disposición de flujo de fluido requerida.

• Material forjado trazable

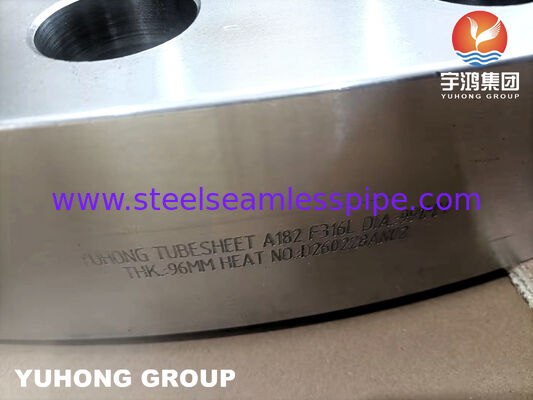

Se puede proporcionar trazabilidad del número de colada, PMI y certificación de material para proyectos de equipos a presión.

Aplicaciones típicas

• Intercambiadores de calor de carcasa y tubos

• Intercambiadores de calor de placa tubular fija

• Intercambiadores de calor de cabeza flotante

• Enfriadores de proceso

• Condensadores

• Reboilers

• Calentadores de agua de alimentación

• Equipos de proceso químico

• Equipos de proceso farmacéutico

• Equipos de desalinización

Uniones tubo-placa tubular típicas

• Expansión mecánica

Los extremos de los tubos se expanden contra los orificios de los tubos para crear contacto mecánico y sellado.

• Soldadura de sellado

Se aplica una soldadura en la interfaz tubo-placa tubular cuando se requiere protección adicional contra fugas.

• Soldadura de resistencia

El tubo se suelda a la placa tubular para formar una unión de tubo estructural.

• Expansión + Soldadura de sellado

La expansión mecánica se combina con la soldadura de sellado para aplicaciones que requieren retención mecánica y sellado mejorado.

Grados de material equivalentes

Inspección y documentación

• Identificación positiva de materiales (PMI)

• Prueba ultrasónica (UT)

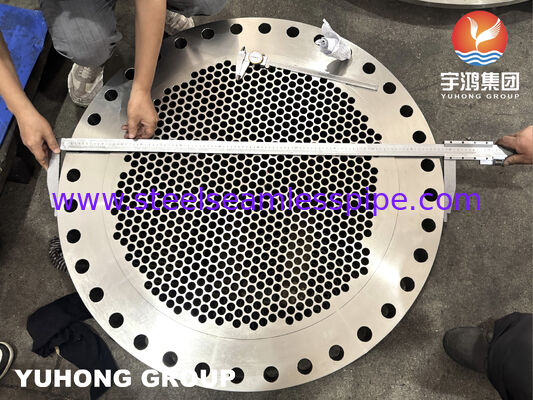

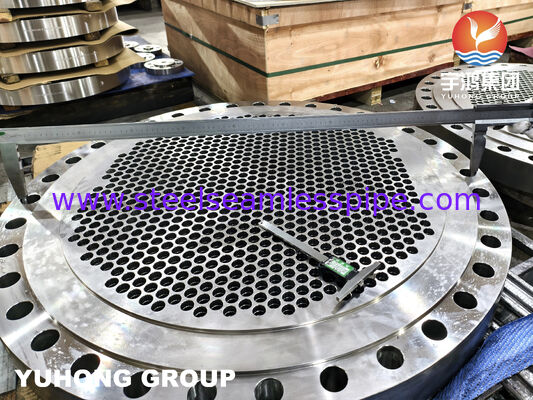

• Inspección dimensional

• Inspección del diámetro del orificio del tubo

• Inspección de la posición del orificio del tubo

• Inspección de planitud

• Prueba de dureza

• Inspección visual

• MTC EN 10204 3.1

• Inspección EN 10204 3.2

Preguntas frecuentes

• ¿Para qué se utiliza una placa tubular F316L?

Se utiliza principalmente en intercambiadores de calor de carcasa y tubos, condensadores, reboilers y otros equipos de proceso tubular.

• ¿Se puede personalizar el patrón de orificios para tubos?

Sí. El diámetro del tubo, el paso, la cantidad de orificios, la disposición y la partición de paso se pueden fabricar según los planos del equipo.

• ¿Qué métodos de unión de tubos están disponibles?

Se pueden preparar configuraciones de expansión mecánica, soldadura de sellado, soldadura de resistencia y expansión y soldadura combinadas.

• ¿Se pueden suministrar placas tubulares F316L con documentación de inspección?

Sí. Se pueden suministrar documentación PMI, inspección dimensional, UT y EN 10204 3.1/3.2 según los requisitos del proyecto.

① Placa tubular fija vs. Placa tubular de cabeza flotante

• Intercambiador de calor de placa tubular fija

• Intercambiador de calor de cabeza flotante

• Diseño de la placa tubular

• Compensación de expansión térmica

② Patrón de orificios para tubos

• Paso triangular

• Paso triangular rotado

• Paso cuadrado

• Paso cuadrado rotado

③ Unión tubo-placa tubular

Expansión de tubo / Rodado de tubo / Soldadura de sellado / Soldadura de resistencia / Ranuras de orificio de tubo / Fugas de unión de tubo
