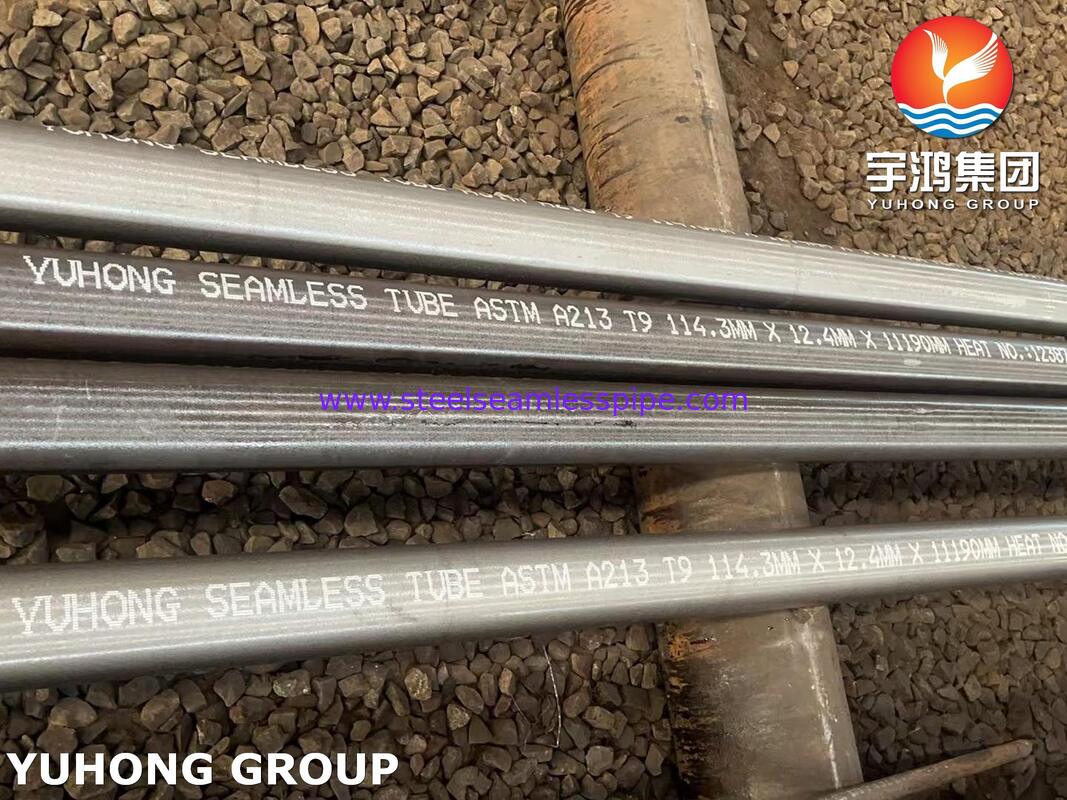

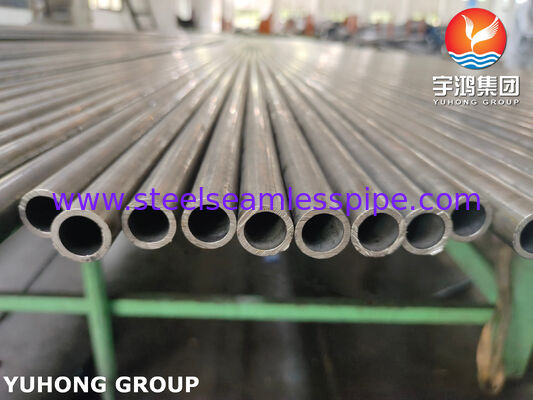

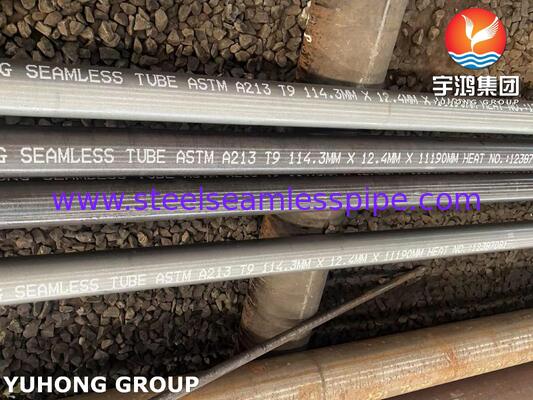

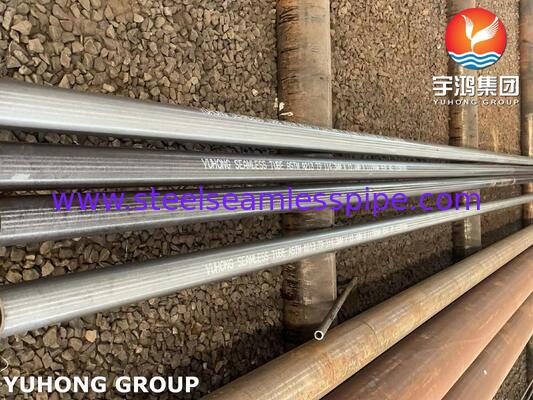

Tubos de Caldera ASTM A213 T9 para Intercambiadores de Calor de Carcasa y Tubos
Descripción del Producto
Los tubos de caldera ASTM A213 T9 son tubos de acero aleado ferrítico sin costura diseñados específicamente para servicio a alta temperatura en calderas, sobrecalentadores, recalentadores e intercambiadores de calor de carcasa y tubos. Fabricados según las especificaciones ASTM A213 / ASME SA213, los tubos T9 contienen elementos de aleación de cromo y molibdeno, lo que proporciona una excelente resistencia a la oxidación, la fatiga térmica y la corrosión a alta temperatura.
En aplicaciones de intercambiadores de calor de carcasa y tubos, los tubos ASTM A213 T9 se utilizan ampliamente como componentes de transferencia de calor donde las condiciones de operación implican temperaturas elevadas, fluctuaciones de presión y ciclos térmicos exigentes. La mayor resistencia a la fluencia y resistencia a la corrosión del material lo hacen adecuado para plantas petroquímicas, instalaciones de generación de energía, unidades de refinería y sistemas de calefacción industrial.
En comparación con los tubos de acero al carbono convencionales, los tubos de acero aleado T9 ofrecen una mayor durabilidad bajo exposición prolongada a vapor a alta temperatura y gases de combustión, lo que ayuda a extender la vida útil del equipo y reducir los requisitos de mantenimiento.
Aplicaciones Principales
Los tubos de caldera ASTM A213 T9 se utilizan comúnmente en:
- Intercambiadores de calor de carcasa y tubos
- Calderas industriales
- Calderas de recuperación de calor residual (WHRB)
- Sobrecalentadores y recalentadores
- Sistemas de generación de vapor
- Intercambiadores de calor de refinería
- Equipos de procesamiento petroquímico
- Sistemas de recuperación de calor de centrales eléctricas
- Recipientes a presión de alta temperatura
Los tubos son especialmente adecuados para intercambiadores de calor que manejan vapor a alta presión, gases calientes y fluidos de proceso corrosivos.
Especificaciones Estándar de Tubos de Caldera ASTM A213 T9
| Artículo |
Especificación |
| Tipo de Producto |
Tubos de caldera e intercambiador de calor de acero aleado sin costura |
| Grado del Material |
ASTM A213 T9 / ASME SA213 T9 |
| Clasificación del Material |
Acero aleado ferrítico |
| Proceso de Fabricación |
Sin costura trefilado en frío o acabado en caliente |
| Superficie del Tubo |
Acabado brillante recocido, decapado o pulido |
| Tratamiento Térmico |
Recocido completo, recocido isotérmico o normalizado y revenido |
| Aplicación |
Servicio de caldera e intercambiador de calor a alta temperatura |
Rango de Tamaños Comunes
Los tubos ASTM A213 T9 se pueden fabricar según los requisitos del cliente. Los tamaños típicos incluyen:
Diámetro Exterior (OD)
Espesor de Pared
Tamaños Comunes de Tubos para Intercambiadores de Calor
| OD |
Espesor de Pared |
| 12.7 mm |
1.2–2.0 mm |
| 15.88 mm |
1.5–2.5 mm |
| 19.05 mm |
1.5–3.0 mm |
| 25.4 mm |
2.0–4.0 mm |
| 31.75 mm |
2.5–5.0 mm |
| 38.1 mm |
3.0–6.0 mm |
| 44.5 mm |
3.0–6.5 mm |
| 50.8 mm |
3.5–8.0 mm |
| 63.5 mm |
4.0–10.0 mm |
| 76.2 mm |
5.0–12.7 mm |
Longitudes Estándar
- Longitud simple aleatoria: 5,000–7,500 mm
- Longitud doble aleatoria: 10,000–12,000 mm
- Longitudes personalizadas disponibles según los requisitos de diseño del intercambiador de calor
Composición Química de ASTM A213 T9
| Elemento |
Composición (%) |
| Carbono (C) |
0.15 máx. |
| Manganeso (Mn) |
0.30–0.60 |
| Fósforo (P) |
0.025 máx. |
| Azufre (S) |
0.025 máx. |
| Silicio (Si) |
0.50 máx. |
| Cromo (Cr) |
8.00–10.00 |
| Molibdeno (Mo) |
0.90–1.10 |
El contenido de cromo proporciona una fuerte resistencia a la oxidación, mientras que el molibdeno mejora la resistencia a alta temperatura y la resistencia a la deformación por fluencia.
Propiedades Mecánicas de los Tubos ASTM A213 T9
| Propiedad |
Requisito |
| Resistencia a la Tracción |
≥ 415 MPa |
| Límite Elástico |
≥ 205 MPa |
| Alargamiento |
≥ 30% |
| Dureza |
≤ 217 HBW / 80 HRB / 95 HRB |
Los tubos ASTM A213 T9 mantienen un rendimiento mecánico fiable durante la operación continua a temperaturas elevadas, lo que los hace adecuados para entornos de intercambiadores de calor exigentes.
Proceso de Fabricación
Nuestros tubos de caldera ASTM A213 T9 se producen a través de procesos de fabricación sin costura controlados:
- Selección de tocho de acero aleado de alta calidad
- Perforación en caliente y conformado de tubos
- Trefilado en frío para dimensiones precisas y calidad de superficie mejorada
- Tratamiento térmico según los requisitos de ASTM A213
- Enderezado y acabado de superficie
- Inspección de precisión antes del envío
El control avanzado de fabricación garantiza una excelente precisión dimensional, un espesor de pared uniforme y un rendimiento fiable en aplicaciones de alta presión.
Métodos de Inspección y Pruebas
Para garantizar la calidad y la fiabilidad, los tubos de caldera ASTM A213 T9 se someten a pruebas exhaustivas, que incluyen:
Análisis Químico
- Pruebas de espectrómetro para verificar la composición de la aleación
- Confirmación del contenido de cromo y molibdeno
Pruebas Mecánicas
- Prueba de tracción
- Prueba de límite elástico
- Prueba de alargamiento
- Prueba de dureza
Pruebas No Destructivas (NDT)
- Prueba de corrientes de Foucault
- Prueba ultrasónica
- Prueba hidrostática
Inspección Dimensional
- Medición del diámetro exterior
- Inspección del espesor de pared
- Verificación de longitud
- Inspección de rectitud
Pruebas Adicionales (Según Requisitos del Cliente)
- Prueba de aplanamiento
- Prueba de abocardado
- Examen del tamaño de grano
- Prueba de corrosión intergranular (cuando se especifica)
Ventajas de los Tubos para Intercambiadores de Calor ASTM A213 T9
- Excelente resistencia a la oxidación a alta temperatura
- Superior resistencia a la fluencia en comparación con los tubos de acero al carbono
- Buena resistencia al ciclo térmico
- Capacidad de servicio con vapor a alta presión
- Larga vida útil operativa en entornos exigentes
- Rendimiento estable en aplicaciones de refinería y centrales eléctricas
- Adecuado para diseños de intercambiadores de calor personalizados
¿Por qué Elegir Tubos de Caldera ASTM A213 T9?
Los tubos ASTM A213 T9 proporcionan una combinación optimizada de resistencia, resistencia a la corrosión y estabilidad térmica para intercambiadores de calor de carcasa y tubos que operan en condiciones severas. Su estructura de aleación de cromo-molibdeno les permite soportar temperaturas elevadas y entornos de presión donde los tubos de acero convencionales pueden experimentar una degradación prematura.
Para fabricantes y operadores de calderas, equipos petroquímicos e intercambiadores de calor industriales, los tubos sin costura ASTM A213 T9 son una solución fiable para mejorar la eficiencia de la transferencia de calor, reducir el tiempo de inactividad y garantizar el rendimiento a largo plazo del equipo.
