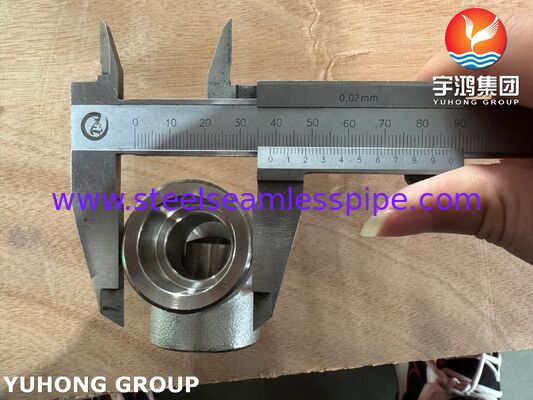

Fittings de soldadura de enchufes de acero inoxidable B16.11 Fittings forjados SW Equal Tee

Datos del producto:

Lugar de origen:	Porcelana
Nombre de la marca:	YUHONG
Certificación:	ISO, BV, TUV, PED
Número de modelo:	Camiseta igual SW de acero inoxidable A182 F316L

Pago y Envío Términos:

Cantidad de orden mínima:	1 pieza
Detalles de empaquetado:	CAJA DE LA MADERA CONTRACHAPADA, CARTÓN
Tiempo de entrega:	7 días
Condiciones de pago:	LC, T/T

Contacto

Todos los productos

Tubo sin costura de acero inoxidable (349)

Tubo inconsútil de acero inoxidable (347)

Tubería de acero inoxidable a dos caras (137)

Tubo de acero inoxidable del duplex (39)

Tubo de aguja (173)

Tubo de aleta (752)

intercambiador de calor (43)

tubo del cambiador de calor (480)

Envase de tubos para intercambiadores de calor (55)

Cambiador de calor Tubesheet (130)

bafle del cambiador de calor (39)

Frío de aire (14)

Contenedor de presión (4)

tubo soldado con autógena de acero inoxidable (62)

Tubo soldado con autógena del acero inoxidable (135)

Tubo de la aleación de níquel (275)

Tubo de la aleación de níquel (110)

Tubo de la aleación de cobre (258)

Tubo del acero de aleación (225)

Tubo del titanio (22)

tubo recocido brillante (166)

Tubo de caldera (163)

colocación de acero (882)

Reborde de acero (683)

Las demás (412)

Partes de revestimiento (9)

Descripción detallada del producto

Nombre del producto:	Camiseta igual SW de acero inoxidable	Estándar:	ASTM A182/ASME SA182
Material:	F316L	Tamaño:	3/8", el 1/2”, 3/4", 1", 1.1/4", 2", 2.1/2", 3", 4"
Classs:	3000#, 6000#, 9000#	Tipo:	Tío iguales
Técnica:	Falsificado
Resaltar:	Las demás partes de las piezas de acero inoxidable , B16.11 accesorios forjados SW igual tee , de acero inoxidable de conexión de soldadura igual tee

Conexión de soldadura de enchufe ANSI B16.11 forjada ASTM A182 F16L Acero inoxidable Tee SW Tee igual

Los codos ASME B16.11 de 90° se utilizan para cambiar la dirección de la tubería o del flujo en 90 grados. Pueden suministrarse con dos extremos de soldadura de enchufe (SW), dos extremos roscados (THD) o un extremo de soldadura de enchufe y un extremo roscado. Los codos SW de 90° están disponibles en Clase 3000 (tamaños de 1/8" a 4"), Clase 6000 (tamaños de 1/8" a 2") y Clase 9000 (tamaños de 1/8" a 2"). Los codos THD de 90° están disponibles en Clase 2000, Clase 3000 y Clase 6000 (todos en tamaños de 1/8" a 4").

Ventajas de las conexiones de soldadura de enchufe (SW) sobre las roscadas o de soldadura a tope

Integridad a prueba de fugas: Las conexiones sin roscas implican una reducción drástica de las vías de fuga. Muy fiable para fluidos peligrosos o de alta presión.
Resistencia a la fatiga: Mejor resistencia a la fatiga que las conexiones roscadas debido a la geometría de la soldadura de filete.
Alineación simplificada: Las tuberías no requieren biselado (a diferencia de la soldadura a tope), lo que simplifica el ajuste. La tubería descansa dentro del enchufe, proporcionando autoalineación.
Ideal para tuberías de pequeño diámetro: Opción preferida para sistemas de tuberías ≤ NPS 2" donde la soldadura a tope se vuelve económicamente inviable.

Composición química % de conexiones de soldadura de enchufe de acero inoxidable ASTM A182 F316L Tee igual SW B16.11

C	Mn	Si	P	S	Cr	Mo	Ni
0.035	2	0.75	0.04	0.03	16-18	2-3	10-14

Propiedades mecánicas de conexiones de soldadura de enchufe de acero inoxidable ASTM A182 F316L Tee igual SW B16.11

Resistencia a la tracción	Límite elástico	Elongación
515 (Mpa)	205 (Mpa)	40 (%)

Especificación de conexiones forjadas de acero inoxidable

Grado	Acero inoxidable 304, 304L, 310S, 316L, 317L, 347, etc.
Estándar	ASTM A182 & ASME SA182
Dimensiones	ASME 16.11, MSS SP-79, 83, 95, 97, BS 3799
Tamaño	1/8" NB a 4" NB
Clase	3000 LBS, 6000 LBS, 9000 LBS
Forma	S/W & SCRD
Tipo	Codo, Tee, Unión, Cruz, CAP, Acoples de manguito de reducción, Tapón, Casquillo, Sokolet, Weldoket, Thredolet, Elbolet, Nipolet, Tee lateral.

Fittings de soldadura de enchufes de acero inoxidable B16.11 Fittings forjados SW Equal Tee

Datos dimensionales de soldadura de enchufe

Soldadura de enchufe de clase 3000 de 1/8" a 4", soldadura de enchufe de clase 6000 de 1/8" a 4", soldadura de enchufe de clase 9000 de 1/2" a 2"

Clase 3000

1/8

1/4

3/8

1/2

3/4

1 1/4

1 1/2

2 1/2

7/8

31/32

1 1/8

1 5/16

1 1/2

1 3/4

2 3/8

3 3/8

4 3/16

29/32

1 1/16

1 5/16

1 9/16

1 27/32

2 7/32

2 1/2

3 1/32

3 11/16

4 5/16

5 3/4

0.420

0.555

0.690

0.855

1.065

1.330

1.675

1.915

2.406

2.906

3.535

4.545

3/8

1/2

5/8

3/4

7/16

17/32

5/8

3/4

7/8

1 1/16

1 1/4

1 1/2

1 5/8

2 1/4

2 5/8

Clase 6000

1/8

1/4

3/8

1/2

3/4

1 1/4

1 1/2

2 1/2

1 5/16

1 1/2

1 3/4

2 3/8

2 1/2

3 1/4

3 3/4

4 1/2

1 9/16

1 27/32

2 7/32

2 1/2

3 1/32

3 11/32

4 3/4

0.855

1.065

1.330

1.675

1.915

2.406

2.906

3.535

4.545

3/8

1/2

5/8

3/4

7/8

1 1/16

1 1/4

1 1/2

1 5/8

2 1/4

2 1/2

2 3/4

Clase 9000		1/8	1/4	3/8	1/2	3/4	1	1 1/4	1 1/2	2	2 1/2	3	4
	A	-	-	-	1 1/2	1 3/4	2	2 3/8	2 1/2	3	-	-	-
	B	-	-	-	1 27/32	2 7/32	2 1/2	3 1/32	3 11/32	3 11/16	-	-	-
	C	-	-	-	0.855	1.065	1.330	1.675	1.915	2.406	-	-	-
	D	-	-	-	3/8	1/2	1/2	1/2	1/2	5/8	-	-	-
	E	-	-	-	1	1 1/8	1 1/4	1 3/8	1 1/2	2 1/8	-	-	-

¿Qué hace en el sistema de tuberías?
Como Tee igual, las tres salidas son del mismo tamaño. Se utiliza para dos funciones principales:

Ramificación de flujo (división): Toma un flujo principal único de la dirección "en línea" (recta) y desvía una parte de él en un ángulo de 90 grados hacia la salida de "rama". Debido a que es "igual", la rama tiene el mismo diámetro interno que la línea principal, lo que permite desviar un volumen significativo de fluido.

Fusión de flujo (combinación): Por el contrario, puede tomar flujos de dos líneas separadas (una de la línea principal, una de la rama) y combinarlos en una sola corriente de salida.

Aplicaciones

Procesamiento químico y petroquímico (manejo de medios corrosivos).
Petróleo y gas (upstream y downstream, plataformas offshore).
Industria de pulpa y papel.
Procesamiento de alimentos (líneas higiénicas, aunque los acabados superficiales pueden variar).
Entornos marinos (excelente resistencia a la corrosión por picaduras de agua salada).
Generación de energía (servicios de vapor/agua a alta temperatura).

Fittings de soldadura de enchufes de acero inoxidable B16.11 Fittings forjados SW Equal Tee
