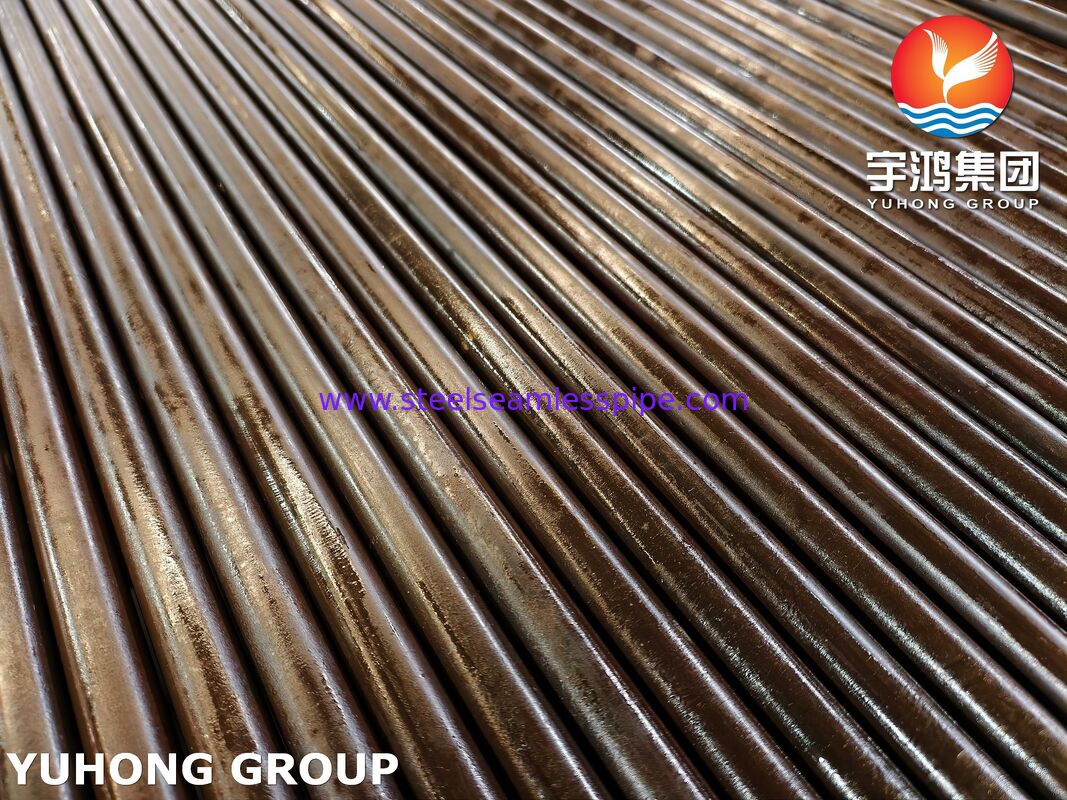

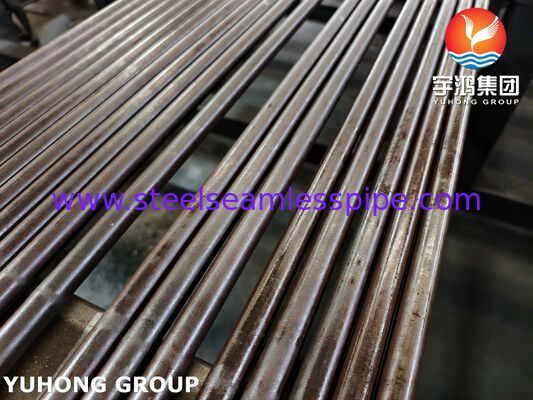

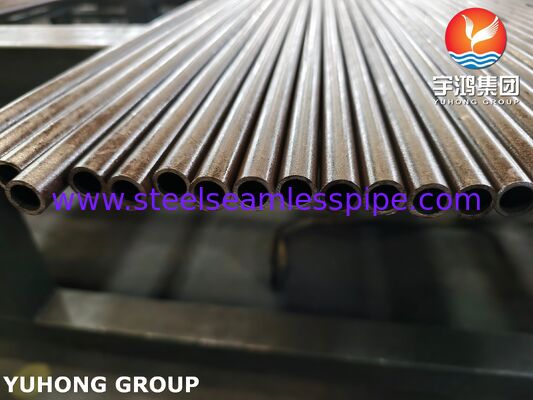

El tubo sin costura de la caldera de acero de baja aleación ASTM A213 T11 para la caldera
Resumen del producto
ASTM A213 T11 tubo de caldera sin costura es un tubo de acero de baja aleación ferrítica diseñado para aplicaciones de caldera, supercalentador y intercambiador de calor.
El T11, UNS K11597, es un acero de aleación cromo-molibdeno que contiene aproximadamente 1,00-1,50% de cromo y 0,44-0,65% de molibdeno.La composición de la aleación está diseñada para el servicio a temperatura elevada en equipos industriales de calefacción y generación de energía..
Los tubos ASTM A213 T11 se fabrican mediante el proceso sin costuras y pueden suministrarse en condiciones de acabado en caliente o en frío según los requisitos del proyecto.La norma abarca los tubos utilizados en calderas, supercalentadores y intercambiadores de calor.
Las aplicaciones típicas incluyen sistemas de tubos de calderas, componentes de supercalentadores, intercambiadores de calor, equipos de generación de vapor y otros sistemas industriales que operan a temperaturas elevadas.
Especificaciones técnicas
| Punto de trabajo |
Especificación |
| Nombre del producto |
El tubo de caldera sin costura ASTM A213 T11 |
| Calidad del material |
T11 |
| Designación de la SNU |
K11597 |
| Tipo de material |
Acero de baja aleación ferrítica |
| Estándar |
Las especificaciones de las partidas 1 y 2 se aplicarán a las partidas 2 y 3 del presente anexo. |
| El valor de las emisiones de CO2 |
SA213 T11 |
| Proceso de fabricación |
Sin costura |
| Condición de fabricación |
Terminado en caliente / terminado en frío |
| Diámetro exterior |
Personalizado según los requisitos del proyecto |
| espesor de la pared |
Personalizado según los requisitos del proyecto |
| Duración |
Duración aleatoria / Duración fija |
| Tratamiento térmico |
Anulación o normalización y templado de acuerdo con los requisitos aplicables |
| Superficie |
Decorado / Brillante / Personalizado |
| Pruebas |
Prueba eléctrica de tracción, dureza, aplanamiento, encendido, hidrostática o no destructiva |
| Documentación |
Certificado de ensayo de materiales (MTC) |
La norma ASTM A213 requiere una fabricación sin costuras y especifica los requisitos de ensayo mecánico y de producto para los grados aplicables.

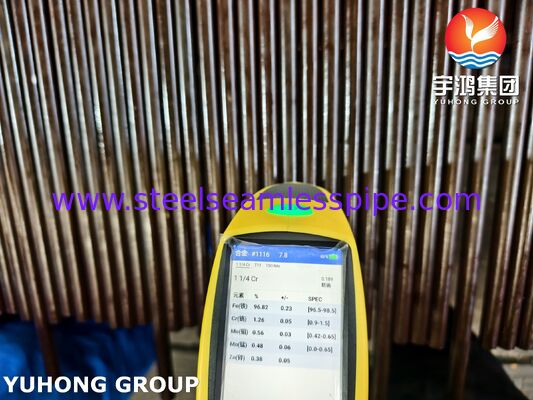

Composición química
Composición química ASTM A213
| El elemento |
Composición, en % |
| El carbono (C) |
0.05 ¢0.15 |
| Manganeso (Mn) |
0.30 ¢ 0.60 |
| El silicio (Si) |
0.50 ¢1.00 |
| Fósforo (P) |
≤ 0025 |
| El sulfuro (S) |
≤ 0025 |
| El cromo (Cr) |
1.00 ¥1.50 |
| El molybdeno (Mo) |
0Es un calibre.44.65 |
| El níquel (Ni) |
No hay requisitos específicos |
Los límites de composición ASTM identifican T11 como UNS K11597 y especifican el cromo y el molibdeno como los principales elementos de aleación.
Propiedades mecánicas
Propiedades mecánicas de la norma ASTM A213 T11
| Propiedad |
Requisito mínimo / máximo |
| Resistencia a la tracción |
≥ 415 MPa |
| Fuerza de rendimiento |
≥205 MPa |
| Elongado |
≥ 30% |
| Dureza |
≤163 HBW / 170 HV / 85 HRB |
Estos valores se enumeran comúnmente para la norma ASTM A213 T11 y deben verificarse con la edición aplicable de la norma y el certificado de ensayo de material suministrado para cada calor de producción.
Características del material
Acero de aleación de cromo y molibdeno
El T11 es un acero de baja aleación cromo-molibdeno. Su composición controlada Cr-Mo lo hace adecuado para calderas de alta temperatura y equipos de transferencia de calor.
La composición especificada incluye:
-
El cromo: 1,00 ∼1,50%
-
Molibdeno: 0,44 ∼ 0,65%
-
El silicio: 0,501,00%
Estos elementos de aleación forman parte de la especificación del material y no de las declaraciones de comercialización.
Construcción de tubos sin costura
Los tubos ASTM A213 T11 se producen mediante el proceso sin costuras.
Apto para calderas y sistemas de transferencia de calor
Las especificaciones ASTM A213 cubren específicamente los tubos sin costuras para:
-
Calderas
-
Las demás máquinas
-
Exchanger de calor
Esto hace que T11 sea particularmente relevante para los fabricantes de equipos industriales y los contratistas de ingeniería que especifican tubos de acero de aleación Cr-Mo.
Proceso de fabricación
Fabricación de tubos sin costura ASTM A213 T11
Una ruta de fabricación típica incluye:
-
Preparación de billetes de acero
-
Perforación en caliente y formación de tubos
-
Fabricación en la que se utilicen las siguientes técnicas:
-
Tratamiento térmico
-
Limpieza de las superficies
-
Inspección dimensional
-
Prueba mecánica
-
Pruebas eléctricas hidrostáticas o no destructivas
-
Certificación de los materiales
La ruta de producción real debe especificarse de acuerdo con las dimensiones del tubo, los requisitos de acabado, los requisitos ASTM aplicables y las especificaciones técnicas del comprador.
Aplicaciones
Tubos de calderas
Los tubos ASTM A213 T11 pueden utilizarse en sistemas de calderas donde se especifique tubos de acero de baja aleación ferrítica para servicio a temperatura elevada.
Tubos de supercalentamiento
Los tubos T11 pueden utilizarse en conjuntos de supercalentadores para equipos de generación de vapor.
Los intercambiadores de calor
Las aplicaciones incluyen equipos industriales de transferencia de calor cuando los requisitos de material y dimensiones especificados son adecuados.
Equipo de generación de energía
Las aplicaciones típicas incluyen:
-
Sistemas de calderas
-
Equipo de generación de vapor
-
Componentes de los supercalentadores
-
Sistemas de transferencia de calor
Equipo de calefacción industrial
Los tubos T11 también podrán especificarse para equipos industriales de procesamiento térmico y calefacción en los que se requieran tubos de acero de aleación Cr-Mo.
Ventajas del producto
Especificación ASTM A213
El producto está diseñado en torno a los requisitos ASTM A213 para calderas de acero de aleación ferrítica y austenítica sin costuras, supercalentadores y tubos de intercambiadores de calor.
Crómio y molybdeno de aleación
La química T11 contiene rangos específicos de cromo y molibdeno, proporcionando una composición de aleación claramente definida para la selección de materiales de ingeniería.
Fabricación sin costuras
La construcción sin costuras es adecuada para aplicaciones en las que la especificación del tubo requiere tubos de caldera, supercalentador o intercambiador de calor sin costuras.
Opciones de inspección múltiples
Dependiendo de la especificación del pedido, la inspección puede incluir:
ASTM A213 identifica estos requisitos de ensayo en su especificación del producto.
Trazabilidad de los materiales
La documentación material puede incluir:
-
Certificado de ensayo de materiales (MTC)
-
Composición química
-
Resultados del ensayo mecánico
-
Registros de tratamiento térmico
-
Registros de inspección dimensional
-
Registros de ensayos NDT o hidrostáticos
Las demás calificaciones de los tubos de caldera
Se recomienda una sección de comparación porque los ingenieros y los compradores a menudo evalúan varios grados de tubos de caldera antes de seleccionar un material.
| Grado |
Principales elementos de aleación |
Posicionamiento típico |
| T11 |
Cr + Mo |
Calderas de baja aleación y aplicaciones de transferencia de calor |
| T12 |
Cr + Mo |
Aplicaciones alternativas de calderas de baja aleación |
| T22 |
Más alto Cr + Mo |
Mayor contenido de aleación para servicios exigentes |
| T91 |
Cr + Mo + V y otros elementos de aleación |
Aplicaciones de alta resistencia a temperaturas elevadas |
El grado exacto debe seleccionarse de acuerdo con la temperatura de diseño, la presión, el entorno de corrosión, las propiedades mecánicas requeridas, el código aplicable,y especificación de ingeniería en lugar de simplemente por el contenido nominal de aleación.
Las pruebas de la norma ASTM A213 T11 frente a la norma ASME SA213 T11
ASTM A213 y ASME SA213 son especificaciones estrechamente relacionadas utilizadas en aplicaciones de calderas y equipos a presión.
Para las aplicaciones del código ASME de calderas y recipientes a presión, la ASTM identifica SA-213 como la especificación correspondiente en la sección II.
Para una página de producto comercial, es útil incluir ambos términos de forma natural:
-
Se aplicarán los siguientes requisitos:
-
Se aplicará la norma ASME SA213 T11.
-
A213 tubo T11
-
Se aplicarán las siguientes medidas:
-
T11 Tubo de caldera
-
T11 Tubo sin costura
Sin embargo, no se puede afirmar que cada tubo ASTM A213 satisfaga automáticamente todos los requisitos del proyecto ASME.y la certificación deben ser verificados para cada proyecto.
Preguntas frecuentes
¿Qué es el tubo ASTM A213 T11?
ASTM A213 T11 es un tubo de acero de baja aleación ferrítica sin costura especificado para aplicaciones de calderas, supercalentadores y intercambiadores de calor.
¿Cuál es la composición química del acero T11?
El T11 contiene 1,00-1,50% cromo y 0,44-0,65% molibdeno, junto con niveles controlados de carbono, manganeso, silicio, fósforo y azufre.
¿Es ASTM A213 T11 sin costuras?
La norma ASTM A213 especifica tubos sin costuras para la caldera cubierta, el supercalentador y los intercambiadores de calor.
¿Cuál es la diferencia entre ASTM A213 T11 y ASME SA213 T11?
ASTM A213 es la especificación de materiales ASTM, mientras que SA213 es la especificación ASME relacionada a la que se hace referencia para las aplicaciones del Código ASME de calderas y recipientes a presión.Los requisitos de código y certificación específicos del proyecto deben confirmarse antes del suministro.
¿Dónde se utiliza el tubo de caldera T11?
Las aplicaciones típicas incluyen calderas, supercalentadores, intercambiadores de calor, sistemas de generación de vapor y otros equipos industriales de transferencia de calor.
¿Qué certificados se pueden suministrar con los tubos T11?
Dependiendo de los requisitos del pedido, la documentación puede incluir un MTC, composición química, resultados de ensayos mecánicos, registros de tratamiento térmico, inspección dimensional y registros hidrostáticos o NDT.
