Resumen del producto

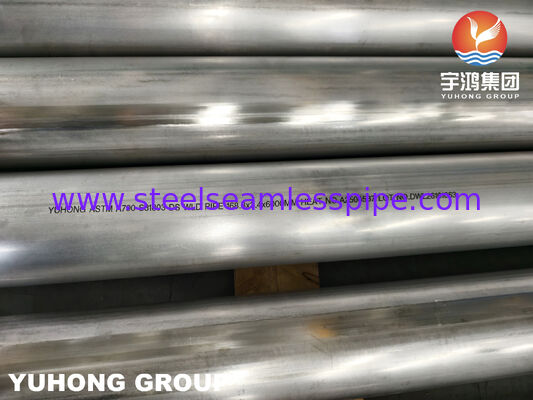

ASTM A790 S31803 Duplex 2205 Tubos de acero inoxidable soldados es un tubo de acero inoxidable duplex ferrítico-austenítico diseñado para tuberías de procesos corrosivos y servicios industriales exigentes.Fabricado a partir de acero inoxidable duplex UNS S31803, combina una alta resistencia mecánica con una buena resistencia a la corrosión general y a los ambientes que contienen cloruro.
La construcción soldada es adecuada para aplicaciones que requieren una calidad de soldadura longitudinal controlada, dimensiones de tubería personalizadas y diámetros exteriores más grandes.La tubería se puede suministrar con recocido de solución, decapado, inspección dimensional y ensayos específicos del proyecto de acuerdo con los requisitos aplicables de la norma ASTM A790/A790M y de la orden de compra.
Duplex 2205 S31803 es ampliamente considerado para petróleo y gas, petroquímica, procesamiento químico, marítimo,sistemas de generación de energía y sistemas de agua industriales en los que el acero inoxidable o el acero al carbono convencional pueden no proporcionar la combinación requerida de resistencia y resistencia a la corrosión.
Especificaciones técnicas
| Punto de trabajo |
Especificación |
| Nombre del producto |
Tubos de acero inoxidable soldados duplex 2205 |
| Calidad del material |
El número de la norma UNS S31803 |
| Grado común |
Las demás máquinas |
| Tipo de material |
Acero inoxidable dúplex ferrítico-austenítico |
| Normas de materiales |
Se aplicarán los siguientes requisitos: |
| Método de fabricación |
Soldadura longitudinal automática |
| Tipo de tubería |
Tubo soldado con costura recta |
| Tratamiento térmico |
Solución recocida |
| Condición de la superficie |
Arrojado y encurtido / personalizado |
| Diámetro exterior |
Personalizado |
| espesor de la pared |
Personalizado |
| Duración |
Fijo / aleatorio / personalizado |
| Preparación para el final |
Limpio / con picado / personalizado |
| Estándar de dimensiones |
Las especificaciones del proyecto |
| Inspección |
Se trata de un sistema de control de la velocidad. |
| PMI |
Disponible |
| El TCM |
EN 10204 3.1 / 3.2 |
| Inspección por parte de terceros |
Disponible bajo petición |
Material: UNS S31803 Duplexo 2205
UNS S31803 es una calidad de acero inoxidable dúplex comúnmente identificada con la familia Duplex 2205.Su microestructura ferrítico-austenítica proporciona un equilibrio de resistencia y resistencia a la corrosión que difiere de los grados austeníticos convencionales como 304L y 316L.
El sistema de aleación que contiene cromo, níquel, molibdeno y nitrógeno contribuye a su resistencia a los ambientes que contienen cloruro y a la corrosión por tensión.Por lo tanto, el S31803 se selecciona con frecuencia para tuberías de proceso donde tanto la resistencia mecánica como la resistencia a la corrosión son consideraciones de diseño importantes..
Características del producto
- Estructura ferrítico-austenítica dúplex:La microestructura dúplex proporciona una combinación de resistencia mecánica y resistencia a la corrosión para sistemas de tuberías industriales exigentes.
- Buena resistencia a la corrosión por cloruro:S31803 Duplex 2205 se selecciona comúnmente para tuberías expuestas a fluidos que contengan cloruro y otros entornos de proceso corrosivos.
- Resistencia a la corrosión por esfuerzo y agrietamiento:El acero inoxidable dúplex ofrece una mejor resistencia a la corrosión por cloruro en comparación con muchos grados convencionales de acero inoxidable austenítico.
- Alta resistencia mecánica:La resistencia mecánica de Duplex 2205 es superior a la de muchos aceros inoxidables austeníticos convencionales,que lo hace adecuado para tuberías a presión y sistemas de proceso donde la resistencia es una consideración importante.
- Construcción con soldadura controlada:La soldadura longitudinal automática proporciona una costura de soldadura controlada y permite la producción de diámetros de tubería más grandes y espesores de pared personalizados.
- Suministro personalizable:El diámetro exterior del tubo, el grosor de la pared, la longitud, la preparación del extremo, el estado de la superficie, la inspección y la documentación se pueden suministrar de acuerdo con los requisitos del proyecto.
Proceso de fabricación
El proceso de producción típico para tubos soldados ASTM A790 S31803 incluye:
- Preparación de placas o tiras de acero inoxidable dúplex
- Identificación de las materias primas y verificación química
- Fabricación de placas o tiras
- Soldadura longitudinal controlada
- Inspección de las costuras de soldadura
- Tratamiento térmico por solución
- Decapado y tratamiento de superficies
- Cortado a una longitud determinada
- Preparación final
- Inspección dimensional
- Pruebas hidrostáticas o no destructivas aplicables
- PMI y inspección final
- Marcado y embalaje de exportación
La ruta de producción y el ámbito de ensayo reales se controlan de acuerdo con la norma aplicable, la especificación de compra y el plan de inspección acordado.
Aplicaciones
- Petróleo y gas:Se utiliza en sistemas de tuberías seleccionados de procesos, producción y servicios públicos donde pueden encontrarse fluidos corrosivos y entornos que contienen cloruro.
- Instalaciones petroquímicas:Apto para tuberías de proceso en refinerías e instalaciones petroquímicas que requieren una construcción de acero inoxidable dúplex.
- Procesamiento químico:Aplicado en líneas de proceso químico seleccionadas donde se requieren resistencia a la corrosión y resistencia mecánica.
- Sistemas marinos y de agua de mar:Considerado para tuberías marinas, sistemas de refrigeración de agua y aplicaciones seleccionadas relacionadas con el agua de mar, sujeto a las condiciones reales de servicio.
- Generación de energía:Se utiliza en agua de refrigeración seleccionada, agua de proceso y sistemas de tuberías auxiliares en centrales eléctricas.
- Procesos industriales de tuberías:Apto para sistemas industriales de transporte de fluidos que requieren una combinación de resistencia, resistencia a la corrosión y construcción de tuberías soldadas.
Medios de servicio típicos
Nota:La idoneidad del material debe evaluarse de acuerdo con el medio real, la concentración de cloruro, la temperatura, la velocidad de flujo y las condiciones de funcionamiento.
Las medidas de seguridad se aplicarán a las instalaciones de ensamblaje y a las instalaciones de ensamblaje.
ASTM A790 cubre tuberías de acero inoxidable dobles soldadas sin costura y con costura recta.Puede ser ventajoso para diámetros exteriores más grandes y ciertas dimensiones personalizadasLa tubería sin costura se fabrica sin soldadura longitudinal y puede seleccionarse para presiones, tamaños o requisitos específicos del proyecto.La elección entre la construcción soldada y la sin costura debe basarse en las dimensiones del tubo, las condiciones de servicio, los requisitos de diseño y la especificación del proyecto aplicable.
S31803 frente a S32205 Duplex 2205
| Punto de trabajo |
S31803 |
S32205 El uso de la energía nuclear |
| Nombre común |
Las demás máquinas |
Las demás máquinas |
| Designación de la SNU |
S31803 |
S32205 El uso de la energía nuclear |
| Familia material |
Acero inoxidable duplex |
Acero inoxidable duplex |
| Estructura |
Férrico-austenítico |
Férrico-austenítico |
| Sistema típico de Cr-Ni-Mo |
Clase 22Cr-5Ni-3Mo |
Clase 22Cr-5Ni-3Mo |
| Aplicaciones típicas |
Proceso de tuberías corrosivas |
Proceso de tuberías corrosivas |
Aunque S31803 y S32205 se asocian comúnmente con Duplex 2205, tienen diferentes requisitos de composición química.El grado UNS exacto especificado en la orden de compra debe seguirse siempre..
Denominaciones materiales relacionadas
| Estándar / Sistema |
Designación |
| El SNU |
S31803 |
| Grado común |
Las demás máquinas |
| Las normas ASTM |
A790 S31803 Las condiciones de los servicios de transporte |
| Las normas de la ASME |
SA790 S31803 |
| En el caso de los |
1.4462 |
| Referencia EN |
Se trata de una mezcla de oxígeno y nitrógeno. |
| Referencia del SIG |
SUS329J3L |
Las designaciones relacionadas deben verificarse en relación con la norma de materiales aplicable y los requisitos químicos/mecánicos antes de ser tratadas como equivalentes exactos.
Inspección y ensayo
La inspección de calidad puede organizarse de acuerdo con ASTM A790/A790M y los requisitos específicos del proyecto.
- Análisis de la composición química
- Pruebas de tracción
- Prueba de dureza
- Prueba de aplanamiento
- Pruebas hidrostáticas
- Pruebas eléctricas no destructivas
- Inspección de las costuras de soldadura
- Pruebas ultrasónicas cuando se especifique

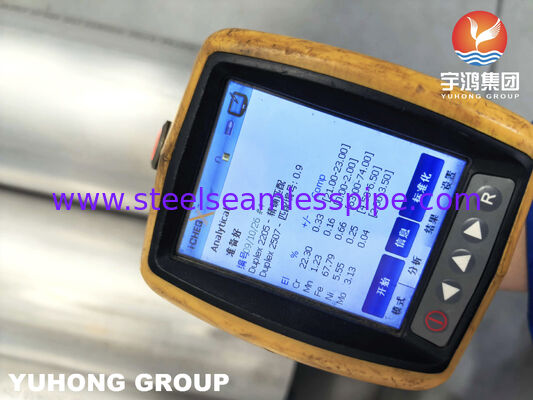

- Identificación positiva del material (PMI)

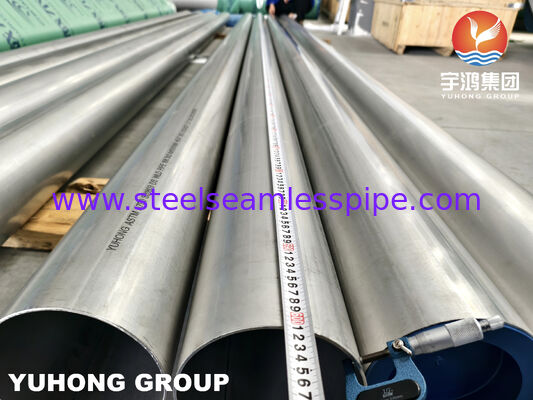

- Inspección dimensional
- Inspección visual
- Inspección de la superficie
- Inspección por parte de terceros
Tratamiento de la superficie
La tubería soldada ASTM A790 S31803 puede suministrarse con una condición de superficie adecuada para el proceso de fabricación y los requisitos del proyecto.
- Solución recocida y encurtida
- Ardiente y encurtido
- Superficie tratada mecánicamente
- Finalización de la superficie personalizada
Los requisitos de superficie deben confirmarse de acuerdo con las dimensiones de las tuberías, la ruta de fabricación y las especificaciones del proyecto.
Preparación para el final
Los extremos de las tuberías se pueden suministrar de acuerdo con los requisitos de tuberías y soldadura del cliente.
- El final es claro.
- Finalidad inclinada
- El corte cuadrado
- Preparación final personalizada
Documentos y certificaciones de calidad
Los siguientes documentos pueden facilitarse de acuerdo con la orden de compra y el plan de inspección:
- EN 10204 3.1 Certificado de ensayo de materiales
- EN 10204 3.2 Certificado bajo petición
- Informe de análisis químico
- Informe de ensayo mecánico
- Informe de ensayo hidrostático
- Informe de la NDT
- Informe sobre el PMI
- Informe de inspección dimensional
- Registro de tratamiento térmico
- Lista de embalaje
- Certificado de origen
- Informe de inspección de terceros
Embalaje

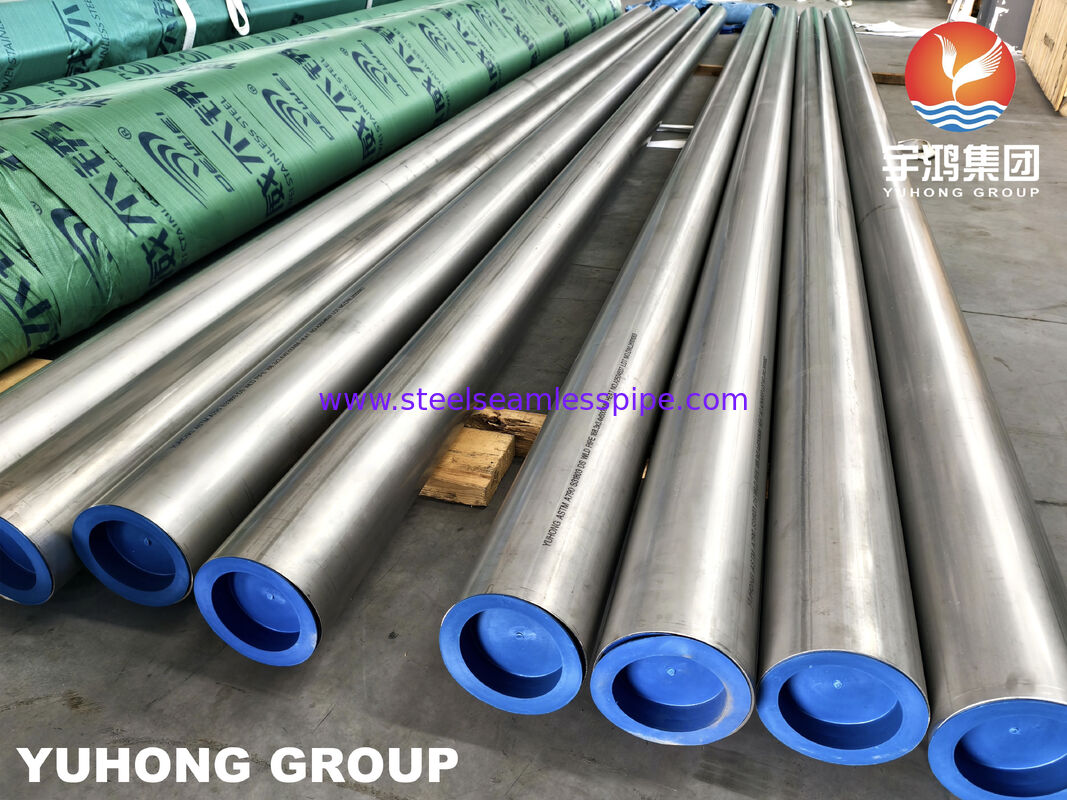

Las tuberías soldadas ASTM A790 S31803 se suministran normalmente con tapas de protección y se enlazan de forma segura de acuerdo con el tamaño de la tubería y los requisitos de transporte.Se pueden organizar correas de acero y embalajes de exportación aptos para el transporte a larga distancia.
Fabricación y suministro a medida
Podemos suministrar ASTM A790 S31803 Duplex 2205 tubo soldado con personalizado:
- Diámetro exterior
- espesor de la pared
- Duración del tubo
- Preparación para el final
- Condición de la superficie
- Tratamiento térmico
- Requisitos de inspección
- Requisitos del PMI
- Requisitos de la NDT
- Inspección por parte de terceros
- Certificación del material
Los dibujos técnicos, las especificaciones del proyecto y los planes de inspección pueden revisarse antes de la producción para confirmar los requisitos aplicables.
Preguntas frecuentes
- ¿Qué es el tubo ASTM A790 S31803?
La tubería ASTM A790 S31803 es una tubería de acero inoxidable dúplex fabricada según los requisitos de ASTM A790/A790M. UNS S31803 se asocia comúnmente con acero inoxidable dúplex 2205.
- ¿Está la tubería ASTM A790 S31803 soldada o sin costuras?
La norma ASTM A790 se aplica tanto a los tubos soldados sin costura como a los tubos soldados con costura recta.
- ¿Es S31803 lo mismo que Duplex 2205?
S31803 se identifica comúnmente como Duplex 2205. Sin embargo, S31803 y S32205 tienen requisitos químicos diferentes, por lo que el grado UNS especificado debe confirmarse para cada proyecto.
- ¿Para qué se utiliza la tubería soldada ASTM A790 S31803?
Se utiliza comúnmente en aplicaciones de tuberías de petróleo y gas, petroquímica, procesamiento químico, marina, generación de energía e industriales.
- ¿Puede suministrarse S31803 con PMI?
Sí, la identificación positiva del material (PMI) se puede organizar cuando sea necesario en la orden de compra o en el plan de inspección.
- ¿Se puede organizar una inspección por parte de terceros?
Sí, la inspección de terceros puede organizarse de acuerdo con el ámbito de inspección acordado y los requisitos del proyecto.
