Tubo de aleación de níquel ASME SB163 N04400 con curvatura en U para condensador e intercambiador de calor de carcasa y tubos
Descripción general del producto

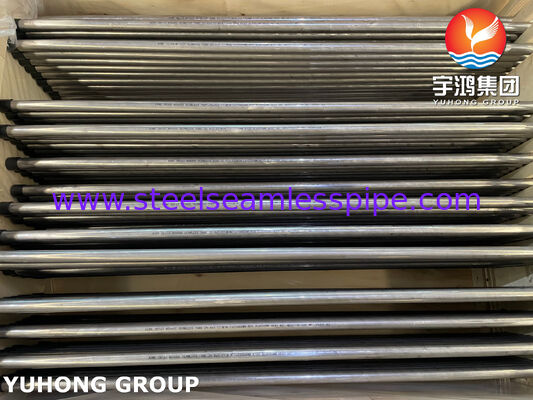

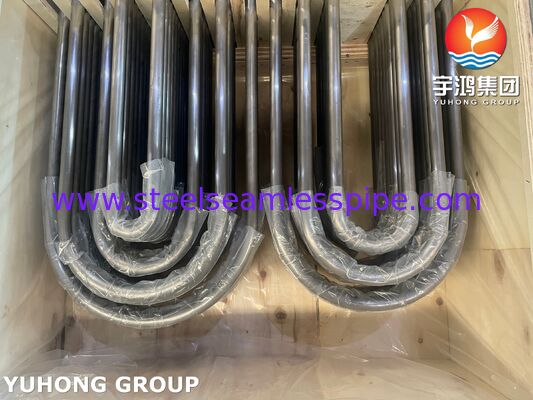

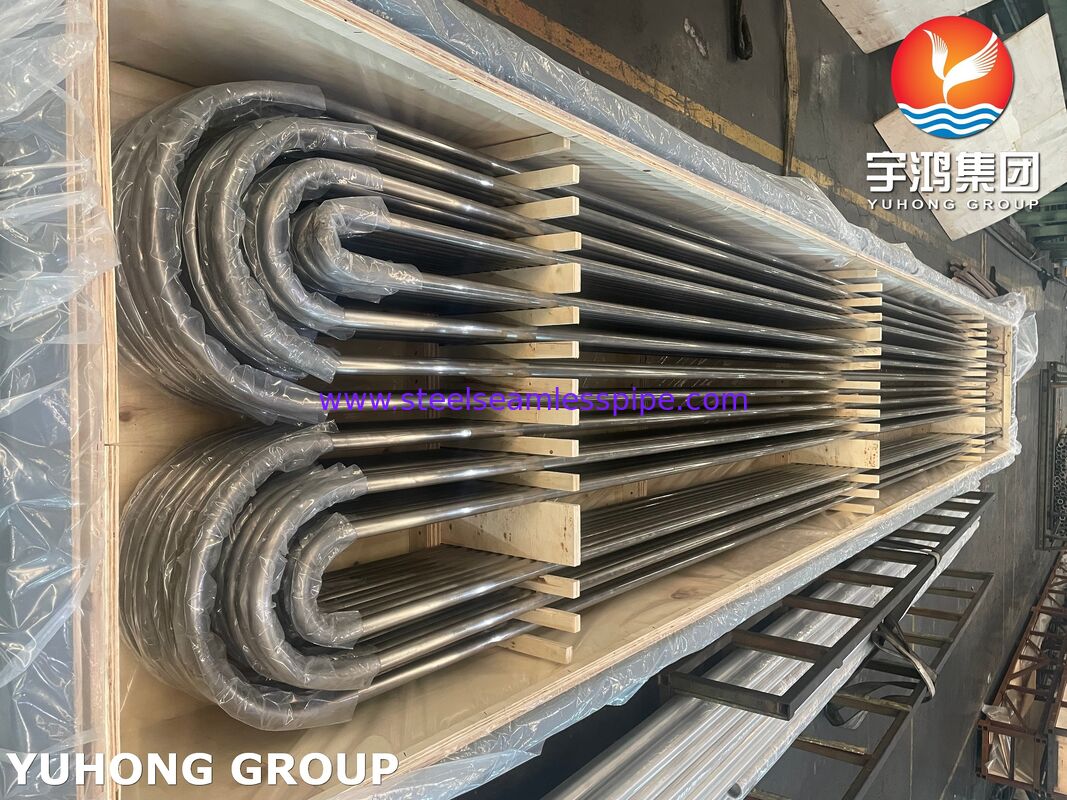

Tubo de aleación de níquel ASME SB163 N04400 con curvatura en U | Tubo sin soldadura Monel 400 para intercambiador de calor y condensador
Yuhong Group Co., Ltd. suministra componentes integrales para intercambiadores de calor, que incluyen recipientes a presión, enfriadores de aire, paquetes de tubos, tubos con curvatura en U, tubos aletados, placas tubulares, deflectores y cabezales. Nuestra experiencia en tubos para intercambiadores de calor con curvatura en U se centra en la geometría de curvatura ASME SB-163, el cálculo del adelgazamiento de la pared y la preparación de los extremos.
Este producto es un tubo sin soldadura de níquel-cobre UNS N04400 con curvatura en U diseñado para servicio en condensadores e intercambiadores de calor. ASME SB-163 cubre diámetros exteriores de 3 pulgadas (76,2 mm) y menos, espesor de pared mínimo de 0,148 pulgadas (3,76 mm) y menos, o espesor de pared promedio de 0,165 pulgadas (4,19 mm) y menos. El N04400 se suministra recocido o aliviado de tensiones, con extremos recocidos disponibles según especificación. Los tamaños de convertidor de pequeño diámetro y pared delgada se cubren en el Apéndice X2 de ASME SB-163 cuando se especifica.
Composición química
ASME SB-163 Tabla 1
| Elemento |
N04400, % |
| Níquel |
63,0 min |
| Cobre |
28,0-34,0 |
| Hierro |
2,5 máx. |
| Manganeso |
2,0 máx. |
| Carbono |
0,3 máx. |
| Silicio |
0,5 máx. |
| Azufre |
0,024 máx. |
Propiedades mecánicas y condiciones
ASME SB-163 Tabla 3
| Condición |
Tracción, mín. |
Límite elástico 0,2% de desplazamiento, mín. |
Alargamiento, mín. |
Dureza |
| Recocido |
70 ksi (483 MPa) |
28 ksi (193 MPa) |
35% |
-- |
| Aliviado de tensiones |
85 ksi (586 MPa) |
55 ksi (379 MPa) |
15% |
B75 máx. para extremos recocidos |
El N04400 se suministra recocido o aliviado de tensiones. Si el tubo aliviado de tensiones tiene extremos recocidos, la dureza después del recocido no debe exceder el valor de la Tabla 3 de ASME SB-163. Los requisitos de tamaño de grano de ASME SB-163 se aplican a UNS N08120, UNS N08810 y UNS N08811, no a N04400.

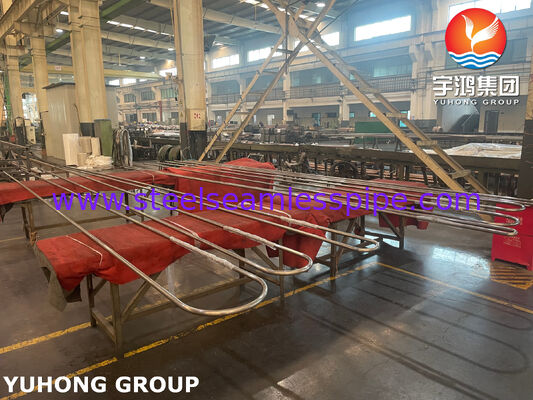

Fabricación, pruebas y controles de curvatura en U
El tubo N04400 sin soldadura se trabaja en frío y se trata térmicamente. ASME SB-163 requiere:
- Análisis químico
- Prueba de tracción
- Prueba de dureza cuando se especifican extremos recocidos
- Prueba de abocardado
- Prueba hidrostática o de detección eléctrica no destructiva
La prueba de abocardado se realiza en un extremo del 1% de las longitudes de tubo terminadas por lote (mínimo un tubo para lotes de menos de 100 tubos). Una herramienta de expansión de 60° aumenta el diámetro exterior especificado en un 30%, y la muestra abocardada no debe mostrar grietas a través de la pared.
Cada tubo se somete a una prueba hidrostática o a una prueba eléctrica no destructiva. Para la prueba hidrostática, los tubos con un diámetro exterior de 1/2 pulgada (3,2 mm) y más grandes y un espesor de pared de 0,015 pulgadas (0,38 mm) y más se prueban a 1000 psi (6,9 MPa), siempre que la tensión de fibra calculada no exceda la S permitida. Para N04400, S es 17.500 psi (120,6 MPa) recocido y 21.200 psi (146,2 MPa) aliviado de tensiones.
Requisitos suplementarios S1 de ASME SB-163 para curvatura en U
| Control |
Requisito S1 de ASME SB-163 |
| Diámetro exterior de la curva |
Dentro del 10% del nominal en cualquier sección transversal dentro de los puntos de tangencia |
| Espesor de pared del ápice |
No menos de TF = T(2R)/(2R + D) |
| Espaciado de las patas |
Tolerancia por radio de línea central R: hasta 18 pulgadas, 1/16 pulgada; más de 18-30 pulgadas, 3/32 pulgadas; más de 30-36 pulgadas, 1/8 pulgada |
| Diferencia de longitud de las patas |
Máx. 1/2 pulgada (3,2 mm) |
| Hidro después de la curva |
Retención mínima de 5 s; tensión de fibra de 26.600 psi (183,3 MPa) para el cálculo de la presión |
Pedido, personalización y aplicaciones
La información de pedido según ASME SB-163 incluye aleación, condición, acabado, dimensiones, operaciones de fabricación, requisitos de prueba, extremos, requisitos suplementarios y especificaciones de inspección.
Las opciones personalizadas de curvatura en U incluyen:
- Radio de curvatura R
- Longitud de la pata
- Extremos recocidos
- Hidro después de la curvatura
- NDE y testigo de terceros
Se dispone de placas tubulares, deflectores, cabezales y tubos aletados a juego. Las aplicaciones típicas incluyen condensadores, intercambiadores de calor, enfriadores de aire, paquetes de tubos y servicios de refrigeración marina o química donde se requiere resistencia a la corrosión del níquel-cobre. La construcción sin soldadura evita las costuras de soldadura longitudinales, mientras que el diseño de curvatura en U reduce las soldaduras en campo y acomoda la expansión térmica.
Preguntas frecuentes
¿Promedio de pared vs. pared mínima?ASME SB-163 cubre ambos. Para el cálculo del espesor de pared del ápice de la curva en U, T es el espesor de pared mínimo especificado o el espesor de pared promedio especificado menos la tolerancia de pared negativa permitida.
¿Se requiere tamaño de grano para N04400?No. El requisito de tamaño de grano de ASME SB-163 se aplica a UNS N08120, UNS N08810 y UNS N08811.
¿Se puede realizar la prueba hidrostática después de la curvatura?Sí, cuando se especifica. El tiempo de retención mínimo es de 5 s, y la tensión de fibra requerida para calcular la presión de prueba hidrostática es de 26.600 psi (183,3 MPa).
