Tubos con aletas bajas para condensadores – ASME SB111 C68700 Aluminio Latón

Descripción general del producto

Tubos con aletas bajas para condensadores, fabricado a partir deLatón aluminio ASME SB111 C68700 / UNS C68700, están diseñados para aumentar el área externa de transferencia de calor de los tubos del condensador manteniendo al mismo tiempo una geometría de tubo compacta.

C68700, comúnmente identificado comoAluminio Latón B / Aluminio Arsenical Latón, es una aleación de cobre y zinc que contiene aluminio y una adición controlada de arsénico. ASME SB111 / ASTM B111 reconoce C68700 para aplicaciones de tubos de intercambiadores de calor, evaporadores y condensadores sin costura.

La geometría de aletas bajas crea una serie de aletas externas integrales alrededor de la superficie del tubo. En comparación con un tubo simple del mismo diámetro nominal, la mayor superficie exterior puede mejorar la transferencia de calor y proporcionar una mayor capacidad de transferencia de calor dentro de una envoltura de intercambiador determinada.

Estos tubos son especialmente adecuados paraCondensadores de superficie, intercambiadores de calor de agua de mar y agua de refrigeración, condensadores marinos, equipos de desalinización y sistemas de refrigeración industrial.donde el latón de aluminio se selecciona por su combinación de conductividad térmica, resistencia mecánica y resistencia a la erosión-corrosión en condiciones adecuadas de servicio de agua.

Características clave

• Material:ASME SB111 C68700/UNS C68700
• Designación de materiales:Aluminio Latón B / Aluminio Arsenical Latón
• Tipo de tubo:Tubo de aletas bajas sin costura
• Aplicación: Condensadores e intercambiadores de calor.
• Las aletas bajas integrales aumentan la superficie externa de transferencia de calor
• Adecuado para servicio de agua de refrigeración y condensador.
• Disponible en altura, paso, espesor de pared y longitud de aleta personalizados
• Fabricado según los planos del cliente y los requisitos del intercambiador de calor.
• Inspección dimensional y no destructiva disponible
• Adecuado para aplicaciones de generación de energía, marinas, desalinización, petroquímicas y refrigeración industrial.

Aplicaciones típicas

1. Condensadores de superficie

Los tubos de aletas bajas C68700 se pueden utilizar ensistemas de condensadores de superficiedonde el vapor se condensa en un lado de la superficie de transferencia de calor y el agua de refrigeración fluye a través del tubo.

ASTM B111 identifica específicamente C68700 entre las aleaciones de cobre cubiertas para condensadores de superficie, evaporadores e intercambiadores de calor.

2. Condensadores de centrales eléctricas

Los tubos pueden ser considerados para condensadores y equipos auxiliares de refrigeración en:

• Centrales térmicas
• Centrales eléctricas de ciclo combinado
• Instalaciones industriales de generación de energía.
• Sistemas de cogeneración

3. Refrigeración marina y de agua de mar

C68700 se asocia ampliamente con el servicio de tubos de condensadores e intercambiadores de calor que involucran agua de refrigeración. La composición de aluminio y latón es particularmente relevante para equipos marinos y relacionados con el agua de mar cuando la química operativa y la velocidad del agua se controlan adecuadamente.

El equipo típico incluye:

• Condensadores marinos
• Sistemas de refrigeración centrales
• Enfriadores de motor
• Equipos de refrigeración marinos
• Intercambiadores de calor a bordo

4. Equipos de desalinización

Los tubos de aletas bajas C68700 se pueden suministrar para equipos de transferencia de calor utilizados en sistemas de desalinización y tratamiento de agua de mar, sujetos a la química específica del agua y las condiciones de diseño.

5. Intercambiadores de calor industriales

Las aplicaciones potenciales incluyen:

• Intercambiadores de calor de agua de refrigeración
• Condensadores de proceso
• Enfriadores de aceite
• Enfriadores de agua
• Intercambiadores de calor de procesos químicos
• Sistemas industriales de circulación de agua.

Rango de tamaño típico

Las dimensiones exactas deben seleccionarse según el diseño del condensador, el cálculo térmico, la configuración de la placa de tubos y las especificaciones aplicables del proyecto.

Los rangos de fabricación típicos pueden incluir:

ASTM B111/B111M-24 cubre tubos de condensador sin costura hasta3 1/8 pulg. (80 mm) de diámetro, aunque las dimensiones reales del tubo de aleta baja normalmente están determinadas por el diseño del intercambiador y las especificaciones del comprador.

Importante:Los valores dimensionales anteriores son rangos de fabricación típicos en lugar de requisitos dimensionales universales ASME SB111. Las dimensiones finales, tolerancias, geometría de las aletas, temperamento y requisitos de inspección deben confirmarse con la especificación de compra y la edición aplicable de la norma.

C68700 Composición química

Requisitos típicos de composición química paraLatón de aluminio UNS C68700incluir:

C68700 está clasificado por la base de datos UNS de la Asociación de Desarrollo del Cobre comoAluminio Latón, Arsénico, con cobre aproximadamente entre 76% y 79%, aluminio entre 1,8% y 2,5% y arsénico entre 0,02% y 0,06%, con zinc formando el resto.

Para el suministro contractual, elLa edición ASME/ASTM aplicable y las especificaciones de compra tienen prioridad.sobre tablas de composición generalizadas.

Propiedades mecánicas

Las propiedades mecánicas dependen del temple del tubo y del rango dimensional aplicable. ASME SB111/ASTM B111 proporciona requisitos de acuerdo con el temple especificado en lugar de tratar todos los tubos C68700 como si tuvieran un valor de propiedad mecánica universal. ASTM B111 reconoce condiciones que incluyenrecocido, estirado con luz, estirado en duro y estirado en duro/recocido por los extremos.

Las propiedades típicas evaluadas para los tubos de condensador C68700 incluyen:

• Resistencia a la tracción
• Límite elástico / límite elástico cuando corresponda
• Alargamiento
• Dureza
• Comportamiento de expansión
• Rendimiento de aplanamiento

Para una página de producto comercial, es preferible indicar los valores garantizados según elTemperamento ordenado y especificación ASME SB111 actual., en lugar de presentar una tabla de propiedades mecánicas que podría aplicarse incorrectamente a cada estado de ánimo.

Proceso de fabricación

Nuestros tubos de condensador C68700 de aletas bajas se pueden fabricar mediante una secuencia controlada como:

1. Preparación de palanquilla/tubo de aleación C68700
2. Producción de tubos sin costura
3. Estirado en frío o dimensionamiento
4. Tratamiento térmico según temple requerido.
5. Alisado
6. Control dimensional de precisión
7. Formación integral de aletas bajas
8. Inspección de la geometría de las aletas
9. Limpieza de la superficie del tubo
10. Inspección no destructiva y dimensional.
11. Marcado final y embalaje.

ASTM B111 describe rutas de fabricación que incluyen fundición, extrusión, estirado, recocido, enderezamiento, recorte y otros procesos capaces de producir tubos sin costura en las condiciones especificadas.

Inspección y pruebas

Para garantizar la idoneidad del servicio del condensador y del intercambiador de calor, la inspección puede incluir:

Análisis químico

Se puede realizar una identificación positiva del material o un análisis químico de laboratorio para verificar la química de la aleación C68700.

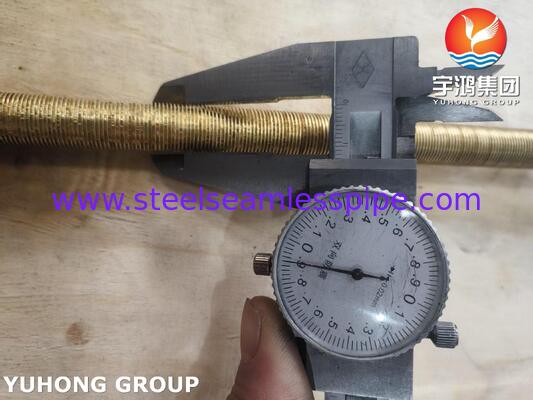

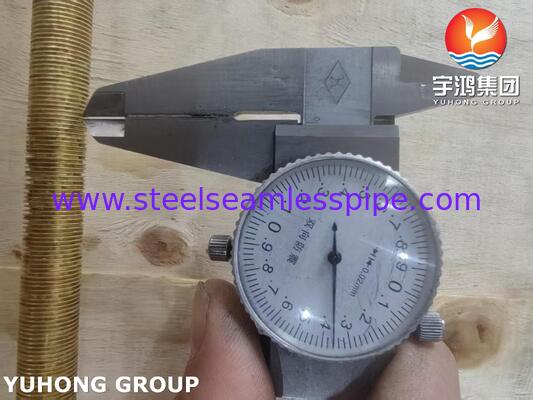

Inspección dimensional

Las comprobaciones dimensionales típicas incluyen:

• Diámetro externo
• Grosor de la pared
• Longitud del tubo
• Altura de la aleta
• paso de aleta
• Dimensiones de la raíz de la aleta
• Rectitud
• Ovalidad
• Condición final

Pruebas de tracción

Las pruebas de tracción se realizan de acuerdo con la especificación del material aplicable y el temple ordenado para verificar el rendimiento mecánico.

Prueba de expansión

Las pruebas de expansión evalúan la capacidad del tubo para soportar un agrandamiento controlado sin grietas o fallas inaceptables.

Prueba de aplanamiento

Las pruebas de aplanamiento evalúan la ductilidad del tubo y la integridad del material.

Prueba de corrientes parásitas

El examen por corrientes parásitas se puede utilizar como método no destructivo para detectar discontinuidades relevantes en la pared del tubo.

Pruebas hidrostáticas

Las pruebas hidrostáticas se pueden realizar cuando lo especifique la orden de compra o la norma aplicable.

Pruebas neumáticas/aéreas bajo el agua

También se pueden realizar pruebas de fugas neumáticas cuando lo requieran las especificaciones del proyecto.

ASTM B111/B111M identifica pruebas de expansión, aplanamiento y tensión residual y también prevé exámenes de corrientes parásitas, hidrostáticos y neumáticos entre sus requisitos/opciones de prueba.

Inspección visual y de superficie

Se inspecciona la superficie del tubo para detectar:

• Grietas
• Laminaciones
• Costuras
• Rayones excesivos
• Defectos superficiales
• Daño a las aletas
• Deformación
• Corrosión o contaminación

Ventajas del diseño de aletas bajas

El objetivo principal de la configuración de aletas bajas es aumentar el área externa de transferencia de calor sin requerir un diámetro de tubo base proporcionalmente mayor.

En comparación con los tubos de condensador simples, los tubos de aletas bajas pueden ofrecer:

• Mayor área de transferencia de calor externa
• Mayor capacidad de transferencia de calor dentro de un intercambiador compacto
• Reducción potencial en la superficie requerida del intercambiador
• Uso eficiente de diseños de placas tubulares existentes
• Una solución práctica donde el coeficiente de transferencia de calor del lado de la carcasa es menor que el coeficiente del lado del tubo

La ventaja térmica real depende de la geometría de las aletas, las propiedades del fluido, la velocidad, la contaminación, la diferencia de temperatura, la caída de presión y el diseño completo del intercambiador de calor.

¿Por qué elegir el latón de aluminio C68700?

C68700 combina una matriz rica en cobre con aluminio y una adición controlada de arsénico. Su uso establecido en tuberías de condensadores e intercambiadores de calor lo convierte en una opción de material relevante para el servicio de agua de refrigeración.

Sus principales ventajas para aplicaciones de condensadores incluyen:

• Buena capacidad de transferencia térmica
• Resistencia mecánica adecuada para aplicaciones de tubos.
• Cobertura establecida de especificaciones de tubos de condensadores
• Buena resistencia a la erosión-corrosión en condiciones adecuadas de servicio de agua.
• Idoneidad para equipos de agua de refrigeración marinos e industriales.
• Disponibilidad en diferentes temples de tubo.

ASTM B111 identifica específicamente C68700 comoAluminio Latón Bpara tubos de condensadores sin costura, y el alcance actual B111/B111M incluye condensadores de superficie, evaporadores e intercambiadores de calor.

Seguro de calidad

Cada lote de producción puede entregarse con la documentación de calidad adecuada, como por ejemplo:

• Certificado de prueba de materiales (MTC)
• Informe de composición química
• Resultados de las pruebas mecánicas
• Informe de inspección dimensional
• Informe de prueba de corrientes parásitas
• Informe de prueba hidrostática, cuando se especifique
• Trazabilidad calor/lote
• Certificado de conformidad
• Documentación de inspección de terceros cuando sea necesario

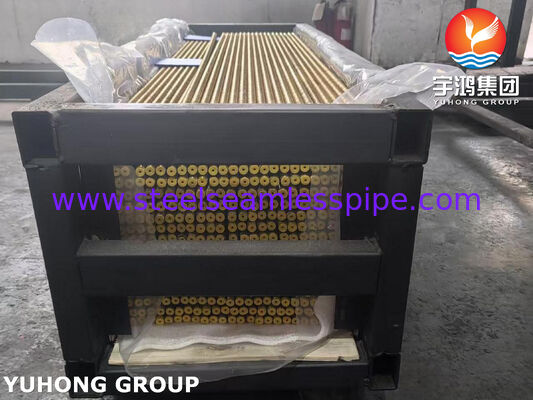

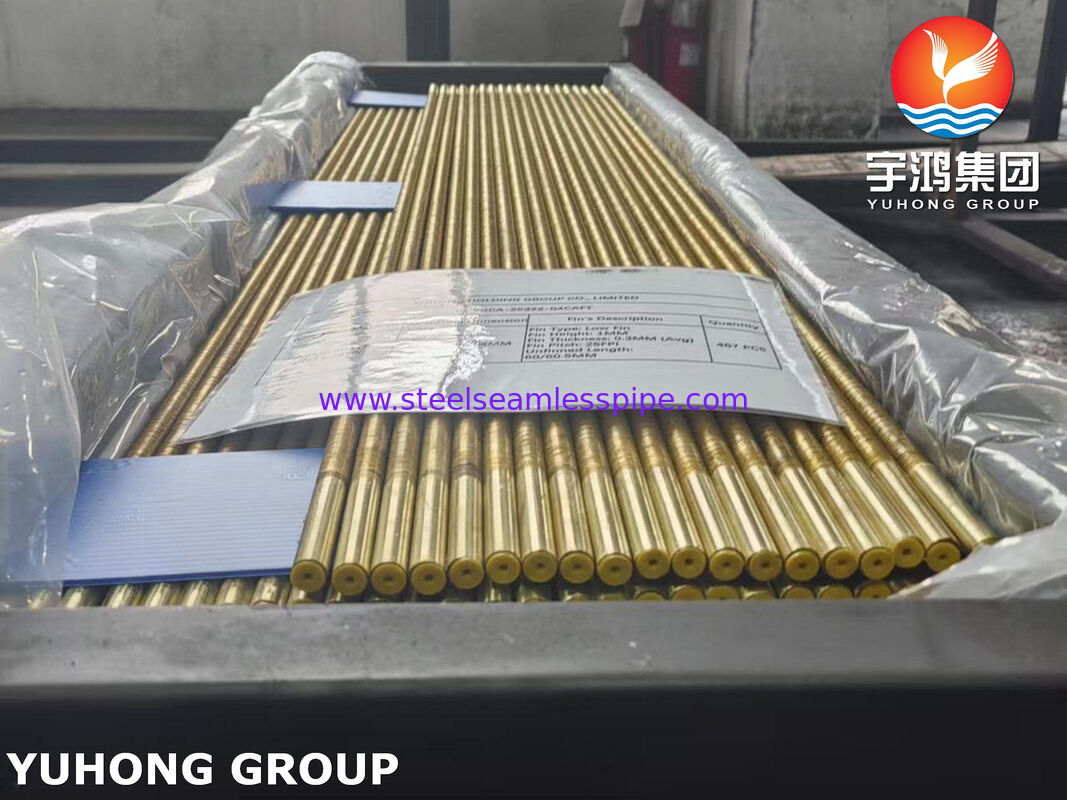

Embalaje

Los tubos de aletas bajas C68700 se pueden suministrar en embalajes de exportación adecuados según la longitud del tubo y los requisitos del cliente.

La protección típica puede incluir:

• Tapas de plástico
• Envoltorio protector
• Embalaje resistente a la humedad
• Paquete con etiquetas de identificación
• Cajas de madera o embalaje de exportación cuando sea necesario

Cada paquete se puede marcar con el grado del material, el tamaño, la longitud, el número de lote/calor, la cantidad y las especificaciones aplicables para la trazabilidad.

Posicionamiento recomendado del producto

Tubos de aletas bajas ASME SB111 C68700 para condensadores e intercambiadores de calor

Este producto es especialmente adecuado para clientes que buscan tubos de aluminio y latón con aletas bajas para:

Condensadores de superficie | Condensadores de centrales eléctricas | Intercambiadores de calor marinos | Enfriamiento por agua de mar | Equipos de desalinización | Sistemas de refrigeración industriales
