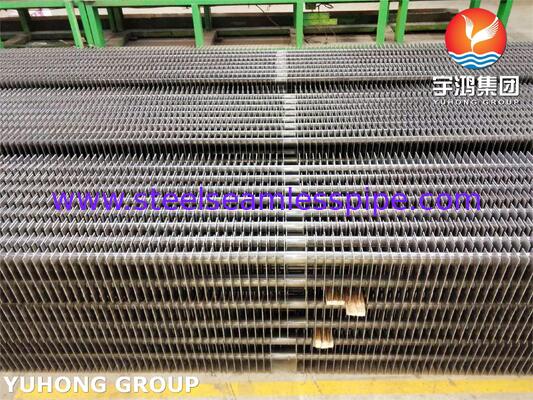

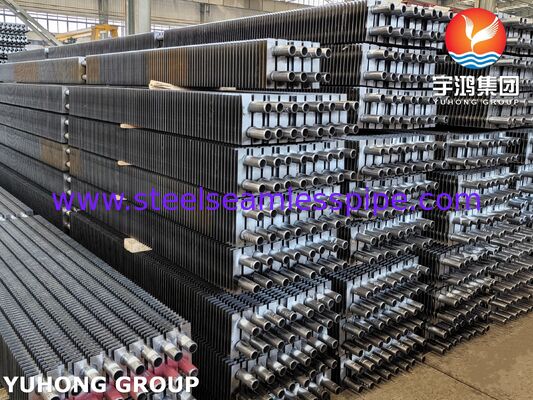

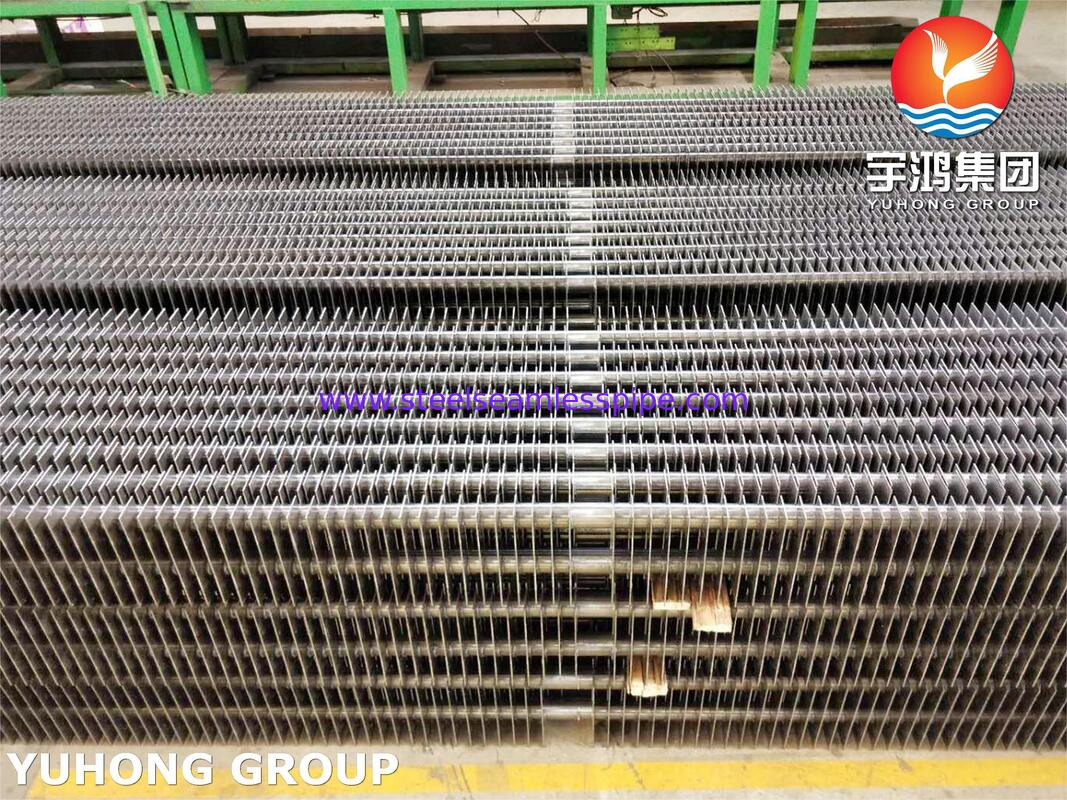

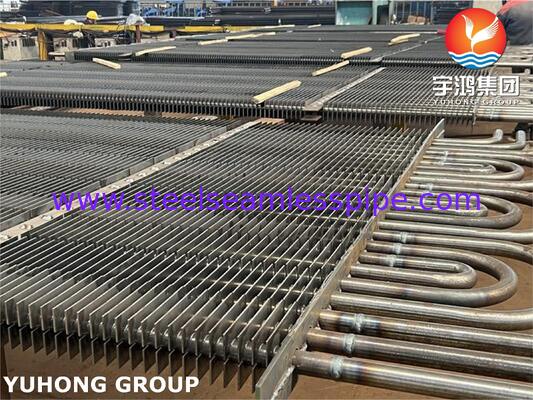

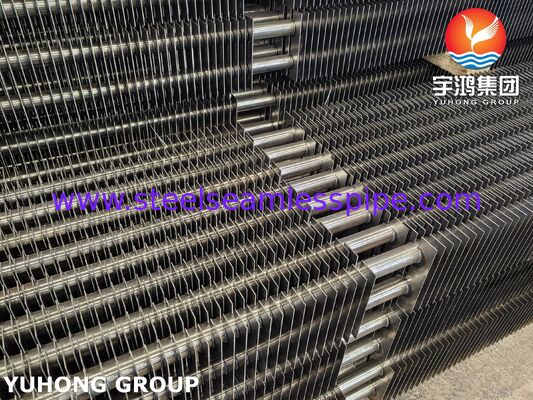

Tubos Aleteados Soldados por Alta Frecuencia para Sobretodores – ASTM A192
Descripción del Producto
Los tubos aleteados soldados por alta frecuencia para sobrecalentadores son componentes de transferencia de calor diseñados para mejorar la eficiencia térmica en calderas industriales, centrales eléctricas, unidades de recuperación de calor residual y sistemas de generación de vapor. Fabricados con un tubo base de acero al carbono ASTM A192 y aletas soldadas por alta frecuencia, estos productos aumentan el área efectiva de transferencia de calor, ayudando a que el equipo recupere más calor del gas de combustión caliente y lo transfiera al agua o vapor de la caldera.
Nuestros tubos aleteados soldados por alta frecuencia combinan un tubo de acero al carbono que soporta presión con aletas firmemente adheridas para proporcionar un intercambio de calor eficiente, una construcción fiable y opciones de configuración flexibles para aplicaciones térmicas exigentes. Las dimensiones del tubo, la geometría de las aletas y las especificaciones del material se pueden personalizar para cumplir con los requisitos del proyecto y las condiciones de diseño del equipo.
Nota importante sobre el material: ASTM A192/A192M cubre tubos sin costura de acero al carbono para calderas y sobrecalentadores para servicio de alta presión. La norma en sí no define el proceso completo de soldadura de aletas por alta frecuencia, por lo que el conjunto de tubo aleteado terminado debe especificarse con requisitos separados para el material de la aleta, la integridad de la soldadura, las tolerancias dimensionales y la inspección.
Características Clave del Producto
Rendimiento de transferencia de calor mejorado: Las aletas expanden el área de transferencia de calor externa, lo que permite una recuperación de calor más efectiva del gas de combustión.
Unión de aletas soldadas por alta frecuencia: El proceso de soldadura crea una conexión continua y segura entre la tira de aleta y el tubo base cuando se fabrica según procedimientos calificados.
Tubo de presión de acero al carbono: El material ASTM A192 es adecuado para las condiciones de servicio especificadas de calderas y sobrecalentadores cuando se respetan los límites de diseño.
Geometría de aleta personalizable: La altura, el espesor, el paso y la configuración de la aleta se pueden seleccionar para equilibrar el rendimiento de la transferencia de calor, la caída de presión del lado del gas y la resistencia a la incrustación.
Opciones de fabricación flexibles: La longitud del tubo, la cobertura de aletas, la preparación de extremos y las secciones sin aletas se pueden adaptar al diseño de la caldera.
Producción enfocada en la calidad: La trazabilidad del material, la inspección dimensional y las pruebas apropiadas de integridad de la soldadura ayudan a respaldar una calidad de fabricación consistente.
Aplicaciones Típicas
Sobretodores de calderas industriales
Se utilizan en configuraciones de calderas adecuadas para mejorar la transferencia de calor del lado del gas y controlar la temperatura del vapor.
Generación de energía
Aplicado en secciones de recuperación de calor de calderas donde la temperatura de operación, la presión y el entorno de corrosión son compatibles con el acero al carbono seleccionado.
Sistemas de recuperación de calor residual
Ayuda a recuperar energía térmica útil de los gases de escape industriales en equipos de recuperación de calor diseñados adecuadamente.
Rangos de tamaño estándar
Los siguientes son rangos típicos de fabricación comercial para tubos aleteados soldados por alta frecuencia. Son indicativos, no requisitos dimensionales exigidos por ASTM A192. Las dimensiones finales deben acordarse según el diseño de la caldera, los cálculos de transferencia de calor y las especificaciones del proyecto.
Parámetro |
Rango típico |
Diámetro exterior del tubo base |
19.05–76.2 mm |
Espesor de pared del tubo base |
2.0–8.0 mm |
Longitud del tubo |
3,000–18,000 mm |
Altura de la aleta |
10–25 mm |
Espesor de la aleta |
0.8–1.5 mm |
Paso de la aleta |
2.5–8.0 mm |
Material de la aleta |
Acero al carbono u otro material compatible especificado |
Configuración de la aleta |
Perfil sólido, dentado o específico del proyecto |
Unión de la aleta |
Soldadura por resistencia de alta frecuencia |
Personalización: Pueden estar disponibles otras dimensiones sujetas a la capacidad de fabricación. Confirme el diámetro del tubo base, el espesor de la pared, el material de la aleta, el paso de la aleta, la altura de la aleta, la longitud del tubo y el código aplicable antes de realizar el pedido.
Composición Química ASTM A192
ASTM A192/A192M-24 especifica los siguientes límites de composición química para el tubo de acero al carbono.
Elemento |
Composición, % en peso |
Carbono (C) |
0.06–0.18 |
Manganeso (Mn) |
0.27–0.63 |
Fósforo (P) |
≤ 0.035 |
Azufre (S) |
≤ 0.035 |
Silicio (Si) |
≤ 0.25 |
Estos límites se aplican al material del tubo base ASTM A192, no automáticamente a la tira de aleta. El material de la aleta debe cumplir con su propia calidad especificada y requisitos de composición química.
Propiedades Mecánicas
Los requisitos mecánicos especificados típicos para tubos de caldera de acero al carbono ASTM A192 incluyen los siguientes:
Propiedad |
Requisito ASTM A192 |
Resistencia a la tracción, mínima |
325 MPa (47 ksi) |
Límite elástico, mínimo |
180 MPa (26 ksi) |
Elongación en 50.8 mm (2 pulg.), mínima |
35% |
Dureza Brinell, máxima, pared ≥ 5.1 mm |
137 HBW |
Dureza Rockwell, máxima, pared< 5.1 mm |
77 HRBW |
Estándar de tubos de caldera de acero al carbono sin costura
+1
Las propiedades mecánicas se determinan para el tubo base de acuerdo con la especificación aplicable y las condiciones de prueba. No deben interpretarse como propiedades garantizadas de todo el conjunto aleteado soldado. La soldadura de la aleta y la zona afectada por el calor requieren controles de fabricación e inspección apropiados.
Proceso de Fabricación
Preparación del tubo base: Adquirir y verificar tubos de acero al carbono ASTM A192 sin costura, incluida la identificación del material, las dimensiones y la trazabilidad.
Preparación de la superficie: Limpiar el tubo y las superficies de contacto de la aleta para permitir una soldadura consistente.
Formado de la aleta: Preparar la tira de aleta especificada y controlar su espesor, altura, paso y perfil.
Soldadura por alta frecuencia: Soldar la aleta continuamente a lo largo del tubo utilizando un procedimiento calificado con parámetros de soldadura controlados.
Corrección dimensional: Verificar la alineación de la aleta, la uniformidad del paso, la rectitud del tubo y las dimensiones de los extremos.
Acabado: Eliminar proyecciones de soldadura inaceptables o defectos superficiales utilizando métodos aprobados, sin comprometer la soldadura o la pared del tubo.
Inspección final: Verificar el producto terminado según la especificación de compra y el plan de inspección aplicable.
Métodos de Inspección y Pruebas
Un plan de garantía de calidad para tubos aleteados soldados por alta frecuencia para sobrecalentadores puede incluir:
Inspección o prueba |
Propósito |
Revisión del certificado de material |
Confirma el grado del tubo base, el número de colada y la composición química |
Análisis químico |
Verifica el cumplimiento de ASTM A192 cuando sea necesario |
Prueba de tracción |
Comprueba la resistencia a la tracción, el límite elástico y la elongación del tubo base |
Prueba de dureza |
Verifica que se cumplen los límites de dureza aplicables del tubo base |
Inspección dimensional |
Mide el diámetro del tubo, el espesor de la pared, la altura de la aleta, el paso, el espesor y la longitud |
Inspección visual |
Identifica defectos superficiales, aletas irregulares y discontinuidades de soldadura visibles |
Prueba de integridad de la soldadura |
Evalúa la integridad de la unión aleta-tubo utilizando un método calificado y criterios de aceptación acordados |
Prueba hidrostática |
Prueba el límite de presión cuando sea requerido por la especificación del tubo aplicable o el proyecto |
Examen no destructivo |
Se pueden especificar métodos adicionales según el diseño de la soldadura, las condiciones de servicio y el código del proyecto |
Documentación final |
Registra los resultados de la inspección, la trazabilidad del material y los certificados de prueba aplicables |
Nota de calidad: ASTM A192 incluye requisitos para pruebas de tubos especificadas, incluyendo aplanamiento, abocardado, dureza y pruebas hidrostáticas, sujetas a la edición aplicable y los requisitos de pedido. Los criterios precisos de inspección y aceptación para la soldadura de aletas por alta frecuencia deben definirse por separado.
Ventajas del Producto
Área de transferencia de calor efectiva aumentada en comparación con un tubo desnudo del mismo diámetro nominal.
Potencial de reducción del tamaño del intercambiador de calor o mejora de la recuperación de calor, sujeto a cálculos de transferencia de calor y caída de presión.
Aletas unidas mecánicamente diseñadas para una transferencia de calor fiable cuando la calidad de la soldadura se controla adecuadamente.
Configuración flexible para instalaciones de calderas nuevas y haces de transferencia de calor de repuesto.
Trazabilidad del material y documentación de inspección disponibles según los requisitos de compra acordados.
Compatibilidad con aplicaciones de calderas y sobrecalentadores seleccionadas cuando la temperatura de operación, la presión, la oxidación y las condiciones de corrosión son adecuadas para el acero al carbono.
Información de Pedido
Para obtener una cotización de tubos aleteados soldados por alta frecuencia para sobrecalentadores, especifique:
Estándar del tubo base: ASTM A192/A192M
Diámetro exterior y espesor de pared del tubo base
Material de la aleta y perfil de la aleta
Altura, espesor y paso de la aleta
Longitud y cantidad del tubo
Temperatura y presión de operación
Código ASME u otro código de proyecto aplicable
Inspección, pruebas y documentación requeridas
Requisitos de entrega y embalaje
