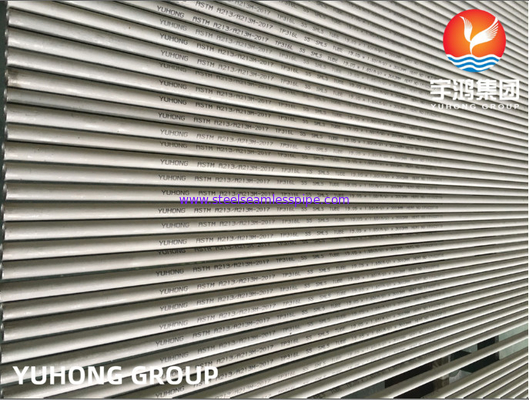

TUBO INTERCAMBIADOR DE CALOR ASTM A213 TP316L TUBO INCONSÚTIL DE ACERO INOXIDABLE
Descripción general
Los tubos de acero inoxidable de grado 316 o los tubos UNS S31600 son uno de los grados más comunes de acero inoxidable que ofrece buenas propiedades de resistencia, resistencia al calor y resistencia a la oxidación en servicio de temperatura continua.Las propiedades clave de este material son su alto contenido en cromo y medio en níquel, lo que hace que su resistencia a la oxidación, sulfuración y otras formas de corrosión en caliente sean sus principales características.
El grado 316 es el grado estándar que contiene molibdeno, segundo en importancia después del 304 entre los aceros inoxidables austeníticos.El molibdeno proporciona al 316 mejores propiedades generales de resistencia a la corrosión que el Grado 304, particularmente una mayor resistencia a la corrosión por picaduras y grietas en ambientes de cloruro.Tiene excelentes características de formación y soldadura.Se puede frenar o enrollar fácilmente en una variedad de piezas para aplicaciones en los campos industrial, arquitectónico y de transporte.
El grado 316L, la versión baja en carbono del 316, es inmune a la sensibilización (precipitación de carburo en el límite de grano).Por lo tanto, se usa ampliamente en componentes soldados de gran calibre (más de 6 mm).
Especificación
ASTM A213/A213M-21a Especificación estándar para tubos de calderas, sobrecalentadores e intercambiadores de calor de aleación de acero ferrítico y austenítico sin soldadura.
ASTM A249 / A249M: Especificación estándar para calderas de acero austenítico soldado, intercambiador de calor de sobrecalentador y tubos de condensador.
Otro estándar: DIN 17456, DIN 17458, EN10216-5, GOST 9940-81, GOST 9941-81, JIS-G3463...
| Especificaciones |
ASTM A213 / ASME SA213 |
| Dimensiones |
ASTM, ASME y API |
| Rango |
1/2" DE - 12" DE |
| Diámetro exterior |
3,00 mm - 219,10 mm, 6,35 mm de DE a 114,3 mm de DE |
| Longitud |
Aleatorio simple, aleatorio doble y longitud requerida |
| Espesor |
0,40 mm - 12,70 mm, 0,8 mm a 12,7 mm |
| Cronograma |
SCH20, SCH30, SCH40, ESTÁNDAR, SCH80, XS, SCH60, SCH120, SCH140, SCH160, XXS |
| Tipo |
Sin costura |
| Forma |
Tubo redondo, tubo cuadrado, tubo rectangular |
| Fin |
Extremo liso, Extremo biselado, Pisado |
Grados equivalentes de tuberías y tubos SS 316L:
| ESTÁNDAR |
WERKSTOFF NR. |
SNU |
JIS |
licenciatura |
GOST |
AFNOR |
ES |
| acero inoxidable 316L |
1.4404 / 1.4435 |
S31603 |
SUS 316L |
316S11 / 316S13 |
03Ch17N14M3 / 03Ch17N14M2 |
Z3CND17‐11‐02 / Z3CND18‐14‐03 |
X2CrNiMo17-12-2 / X2CrNiMo18-14-3 |
Composición química:
| Calificación |
C |
Minnesota |
Si |
PAG |
S |
cr |
Mes |
Ni |
Fe |
| acero inoxidable 316L |
0,035 máx. |
2.0 máx. |
1.0 máx. |
0,045 máx. |
0,030 máx. |
16.00 - 18.00 |
2.00 - 3.00 |
10.00 - 14.00 |
68.89 minutos |
Propiedades mecánicas
| Densidad |
Punto de fusion |
Resistencia a la tracción |
Límite elástico (0,2 % de compensación) |
Alargamiento |
| 8,0 g/cm3 |
1399 °C (2550 °F) |
Psi-75000 MPa-515 |
Psi-30000 MPa-205 |
35 % |
Aplicaciones
- 1. Equipos de preparación de alimentos, particularmente en ambientes con cloruro.
- 2. Bancos y equipos de laboratorio.
- 3. Paneles, barandillas y molduras arquitectónicas costeras.
- 4. Accesorios para embarcaciones.
- 5. Contenedores de productos químicos, incluso para transporte.
- 6. Intercambiadores de calor.
- 7. Pantallas tejidas o soldadas para minería, explotación de canteras y filtración de agua.
- 8. Sujetadores roscados.
- 9. Muelles.
Grado del material
| estándar americano |
Acero austenítico:
TP304, TP304L, TP304H, TP304N, TP310S, TP316, TP316L, TP316Ti, TP316H, TP317, TP317L, TP321, TP321H, TP347, TP347H, 904L...
Acero dúplex:
S32101, S32205, S31803, S32304, S32750, S32760
Otros: TP405, TP409, TP410, TP430, TP439,... |
| Estándar europeo |
1.4301,1.4307,1.4948,1.4541,1.4878,1.4550,1.4401,1.4404,1.4571,1.4438, 1.4841,1.4845,1.4539,1.4162, 1.4462, 1.4362, 1.441 0, 1.4501 |
| Gost estándar |
08Х17Т,08Х13,12Х13,12Х17,15Х25Т,04Х18Н10,08Х20Н14С2, 08Х18Н12Б,10Х17Н13М2Т,10Х23Н18,08Х18Н10,08Х1 8Н10Т, 08Х18Н12Т, 08Х17Н15М3Т, 12Х18Н10Т, 12Х18Н12Т, 12Х18Н9, 17Х18Н9, 08Х22Н6Т, 06ХН28МДТ |
Algunas de las pruebas de calidad realizadas por nosotros incluyen
| Prueba de corrosión |
Se realiza solo cuando el cliente lo solicita especialmente. |
| Análisis químico |
Prueba realizada según los estándares de calidad requeridos. |
| Pruebas destructivas/mecánicas |
extensible |Dureza |Aplanamiento |llamarada |Brida |
| Curva inversa y Re.pruebas planas |
Realizado en total conformidad con los estándares relevantes y las normas ASTM A-450 y A-530, lo que garantiza una expansión, soldadura y uso sin problemas por parte del cliente. |
| Pruebas de corrientes de Foucault |
Hecho para detectar homogeneidades en el subsuelo mediante el uso del sistema de prueba digital de marcas de fallas |
| Prueba hidrostática |
Prueba 100% hidrostática realizada según norma ASTM-A 450 para control de fugas en tubería, y mayor presión que podemos soportar 20Mpa/7s. |
| Prueba de aire bajo presión |
Para verificar cualquier evidencia de fuga de aire |
| Inspección visual |
Después de la pasivación, cada longitud individual de los tubos y tuberías se somete a una inspección visual exhaustiva por parte de personal capacitado para detectar fallas en la superficie y otras imperfecciones. |
Pruebas complementarias
Además de las pruebas mencionadas anteriormente, también realizamos pruebas complementarias en los productos fabricados.Las pruebas realizadas bajo este incluyen:
- - Pruebas de corrientes de Foucault
- - Pruebas OP
- - Pruebas de radiografía
|
- - Pruebas de corrosión
- - Micropruebas
- - Pruebas de macros
|
- - Pruebas CIG
- - Prueba de ultrasonido
- - Prueba de penetración de líquido
|
