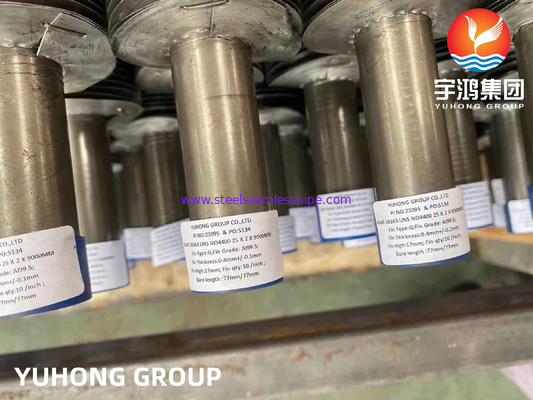

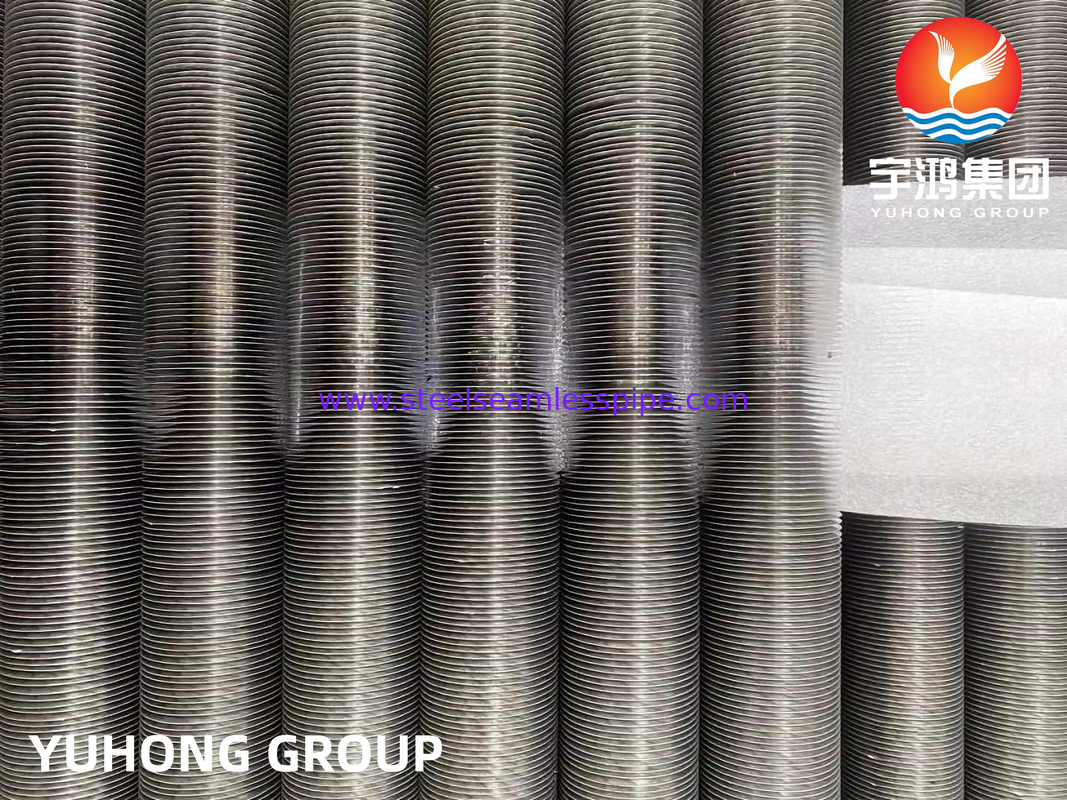

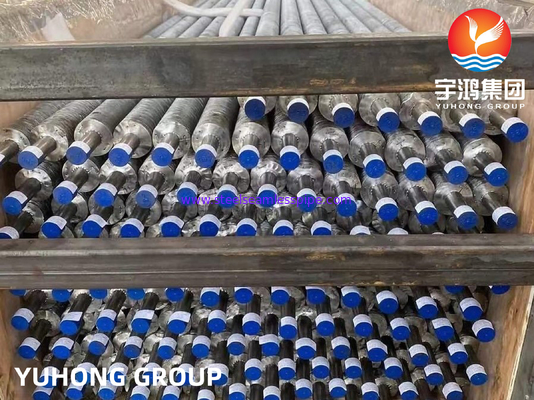

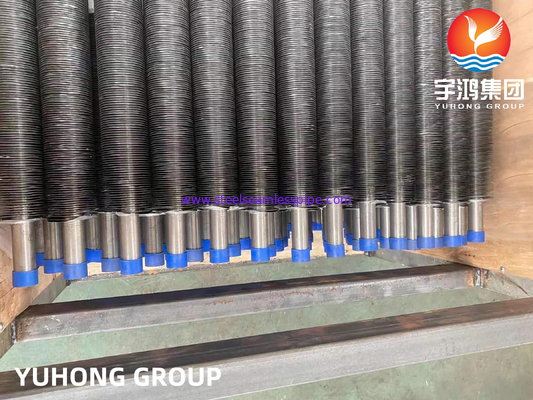

Se aplicarán los siguientes requisitos:No incluye productos de la categoría N2 Tubo de aleta tipo Monel 400 G para aplicaciones en intercambiadores de calor
Los tubos con aletas de tipo G son un tipo de componente de intercambiador de calor comúnmente utilizado en industrias donde la transferencia de calor es crucial.Estos tubos tienen un diseño específico de aletas que mejora su eficiencia en la transferencia de calor entre dos mediosLas aletas mejoran la superficie de los tubos, aumentando así la velocidad de transferencia de calor.y otras aplicaciones industriales en las que se requiere una transferencia de calor eficienteEl diseño de las aletas de tipo G suele tener una forma ondulada, lo que ayuda a aumentar el área de superficie para mejorar la eficiencia de transferencia de calor.
Sobre el tubo Monel 400
El monel pertenece al grupo de las aleaciones de níquel, y se produce con altas concentraciones de cobre y cromo en su composición química.Estos tubos están diseñados para funcionar en ambientes inducidos por corrosión.No se disocian ni se deforman fácilmente a ninguna temperatura. SB 163 N04400Los materiales de este tipo están diseñados con una resistencia superior y unas propiedades mecánicas excelentes, con una resistencia a la tracción mínima de 550Mpa y una resistencia al rendimiento mínima de 240Mpa.Los productos de esta categoría pueden alargarse fácilmente en un 40%.
Monel 400es una aleación de níquel-cobre (aproximadamente 67% Ni ± 23% Cu) que es resistente al agua de mar y al vapor a altas temperaturas, así como a las soluciones de sal y cáusticas.La aleación 400 es una aleación de solución sólida que solo puede endurecerse mediante trabajo en fríoEsta aleación de níquel presenta características como buena resistencia a la corrosión, buena soldabilidad y alta resistencia.Una baja tasa de corrosión en agua salobre o de mar de flujo rápido combinada con una excelente resistencia a la corrosión por tensión en la mayoría de las aguas dulces, y su resistencia a una variedad de condiciones corrosivas llevó a su amplio uso en aplicaciones marinas y otras soluciones de cloruro no oxidante.
Composición química del tubo
| Grado |
C. Las |
En |
Sí, sí. |
El S |
Cu |
Fe |
¿ Qué? |
Crónica |
| Monel 400 |
0.30 al máximo |
2.00 máximo |
0.50 al máximo |
0.24 máximo |
28.0 a 34.0 |
2.50 al máximo |
63.00 minutos |
¿Qué quieres decir? |
Propiedades mecánicas del tubo
| El elemento |
Densidad |
Punto de fusión |
Resistencia a la tracción |
Fuerza de rendimiento (0,2% de compensación) |
Elongado |
| Monel 400 |
8.8 g/cm3 |
La temperatura de la superficie de la superficie de la nave es de 1350 °C. |
Psi 80.000, MPa 550. |
Psi 35 000, MPa 240 |
40 por ciento |
Propiedades físicas del tubo
| Propiedades |
El método métrico |
Emperador |
| Densidad |
8.8 g/cm3 |
0.318 libras/in3 |
Características de los tubos con aletas de tipo G
1Diseño compacto
2. Alto rendimiento
3Es fácil de instalar.
4. Menos espacio requerido
5Menos cableado.
6Superficie optimizada
7La mejor tecnología utilizada.
8Protección de la corrosión media
9Menos consumo de energía
10Aumento de la confiabilidad
11Bajo mantenimiento
12Alta resistencia mecánica
Procesos de los tubos con aletas tipo G
En los tubos con aletas tipo G, las aletas se preparan incrustando la cinta de metal en una ranura.se realiza un relleno posterior que resulta en una fuerte unión de las aletas a los tubos de baseLos tres procesos mencionados anteriormente se llevan a cabo simultáneamente.Se espera una transferencia de calor máxima fuera de los tubos de aleta g, ya que las aletas están firmemente unidas al tubo base.
Los tubos con aletas tipo G suelen funcionar a altas temperaturas (alrededor de 400 grados centígrados).Estas aletas tienen una resistencia relativamente menor a la corrosión atmosféricaPor otra parte, la resistencia mecánica es aceptable. También se utilizan materiales de aletas de acero inoxidable y acero al carbono, pero es necesario un procesamiento y una herramienta especiales de las tiras de aletas de acero.Las demás máquinas, radiadores, etc. utilizan los tubos de aleta g.
Detalles técnicos/detalles del tubo base
Diámetro del tubo: 20 mm OD Min a 219 mm OD Max.
espesor del tubo: mínimo 2 mm hasta 16 mm
Material de los tubos: acero al carbono, acero inoxidable, acero de aleación, acero corten, acero dúplex, acero súper dúplex, inconel, acero de alto cromo y acero de alto níquel, material CK 20 y algunos otros materiales.
Para una cotización rápida, por favor envíe con el siguiente requisito:
Número de piezas
tubo base: diámetro, grosor, longitud y especificación del material.
aletas: especificación del material, tipo (sólido o dentado), altura, grosor, espaciado, longitud de aletas y secciones sin aletas.
Tiempo de entrega requerido.
Ventajas del tubo de aleta
La transferencia de calor de un fluido caliente a un fluido más frío a través de una pared de tubo es la razón por la que muchos de nosotros usamos tubos con aletas.¿Por qué no usas un tubo normal para hacer esta transferencia?Bueno, puedes, pero el ritmo será mucho más lento.
Al no utilizar un tubo con aletas, la superficie exterior no es significativamente mayor que la superficie interior.el fluido con el coeficiente de transferencia de calor más bajo dictará la velocidad de transferencia de calor total. When the heat transfer coefficient of the fluid inside the tube is several times larger than that of the fluid outside the tube the overall heat transfer rate can be greatly improved by increasing the outside surface area of the tube.
Los tubos con aletas crecen fuera de la superficie. Al tener un tubo con aletas en su lugar, aumenta la tasa de transferencia de calor general.Esto disminuye el número total de tubos necesarios para una aplicación dada, lo que también reduce el tamaño general del equipo y puede a largo plazo disminuir el costo del proyecto.En muchos casos de aplicación, un tubo con aletas sustituye a seis o más tubos desnudos a menos de 1/3 del coste y 1/4 del volumen.
Para aplicaciones que implican la transferencia de calor de un fluido caliente a un fluido más frío a través de una pared de tubo, se utilizan tubos de aleta.donde uno de los fluidos es aire o algún otro gas, el coeficiente de transferencia de calor del lado del aire será mucho menor, por lo que una superficie adicional de transferencia de calor o un intercambiador de tubo de aleta es muy útil.El flujo de patrón general de un intercambiador de tubos con aletas es a menudo flujo cruzado, sin embargo, también puede ser flujo paralelo o contraflujo.
Las aletas se utilizan para aumentar la superficie efectiva de los tubos del intercambiador de calor.Los tubos con aletas se utilizan cuando el coeficiente de transferencia de calor en el exterior de los tubos es considerablemente inferior al del interior.En otras palabras, calor transferido de líquido a gas, vapor a gas, como el intercambiador de calor de vapor a aire y el intercambiador de calor de fluido térmico a aire.
Industrias donde se utilizan tubos de aleta tipo G
1Plantas de caucho
2. Las centrales eléctricas
3Industria del petróleo
4Industria química
Otras aplicaciones
1Ingeniería marina.
2Equipo de procesamiento de productos químicos e hidrocarburos.
3- Tanques de gasolina y agua dulce.
4- Estilos de petróleo crudo.
5Calentadores de desaireado.
6. calentadores de agua de alimentación por calderas y otros intercambiadores de calor.
7. válvulas, bombas, ejes, accesorios y sujetadores.
8- Intercambiadores de calor industriales.
9Solventes clorados.
10. torres de destilación de petróleo crudo.
